Raspberry Pi Model 3 B — устанавливаем систему управления умным домом Domoticz

После того, как я испытал возможности системы управления умным домом Domoticz на своем настольном компьютере и убедился в том, что она отлично дополняет, а где и заменяет Mi Home — штатную систему Xiaomi — я решил приобрести для нее отдельный одноплатный компьютер — Raspberry Pi. И в этом обзоре я расскажу про свой опыт.

Вступление

Для тех кто не читал мой первый обзор про Domoticz — Domoticz + Xiaomi — строим умный дом, введение. Буквально после первых удачных экспериментов, я загорелся идеей отдельной аппаратной базы для нее, в качестве рабочей платформы настольный ПК не подходит. Выбор свой я остановил, после штудирования пабликов — на Raspberry Pi Model 3 B — компактный но мощный одноплатный компьютер на базе Soc процессора BCM2837 с 4 ядрами Cortex-A53, работающим на частоте 1.2GHz, 1GB ОЗУ и беспроводными модулями Wi-Fi и Bluetoth 4.1.

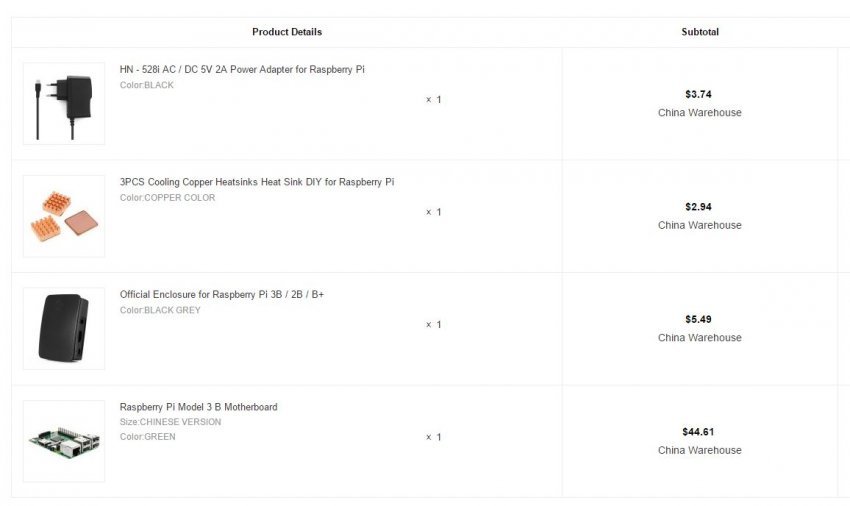

В свой заказ я включил 4 позиции —

Raspberry Pi Model 3 B Motherboard — страница товара

Что интересно в магазине имеется две модификации — китайская и английская. На момент покупки китайская стоила на 7 долларов дешевле, ее я и взял. Чего там китайского — честно говоря для меня загадка.

Корпус для Raspberry Pi Model 3 B — страница товара

Блок питания HN — 528i AC / DC 5V 2A — страница товара

Медные радиаторы для Raspberry Pi — страница товара

Еще для полного комплекта вам понадобится microSD карта — не менее 4 GB и HDMI кабель. У меня в загашнике был и кабель и карта на 32 ГБ, потому покупать не стал.

Что в посылке

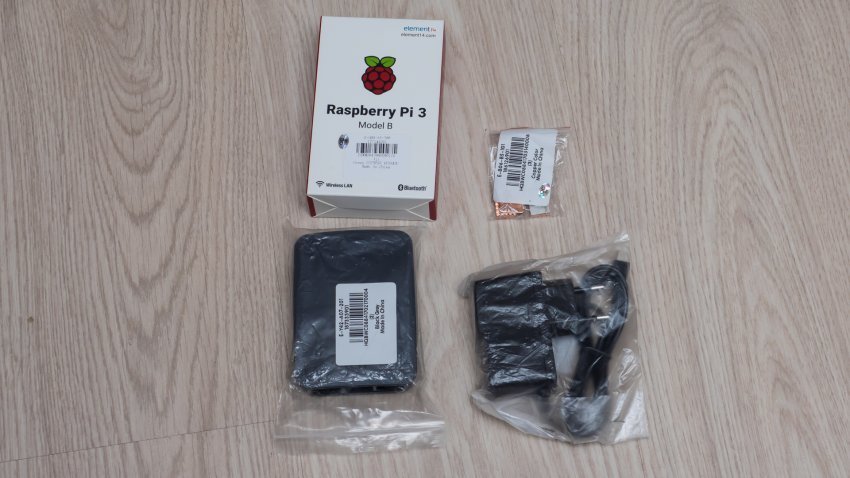

Через положенный срок — чуть более двух недель, курьер принес посылку с моим заказом.

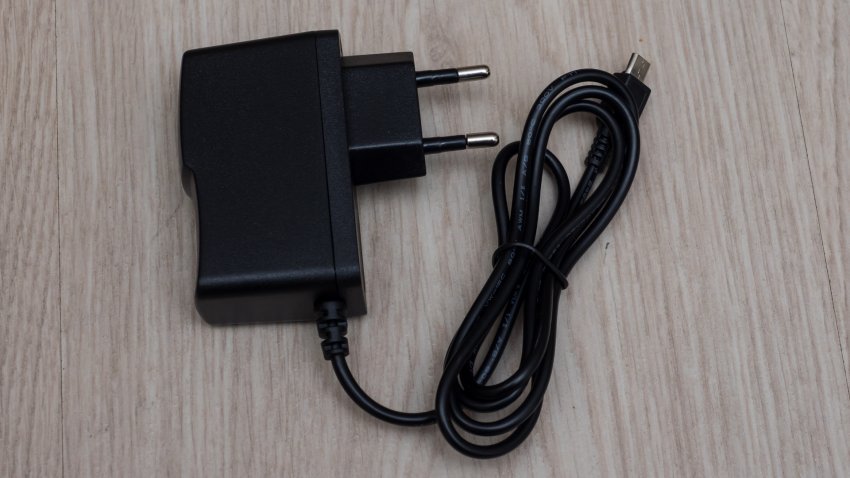

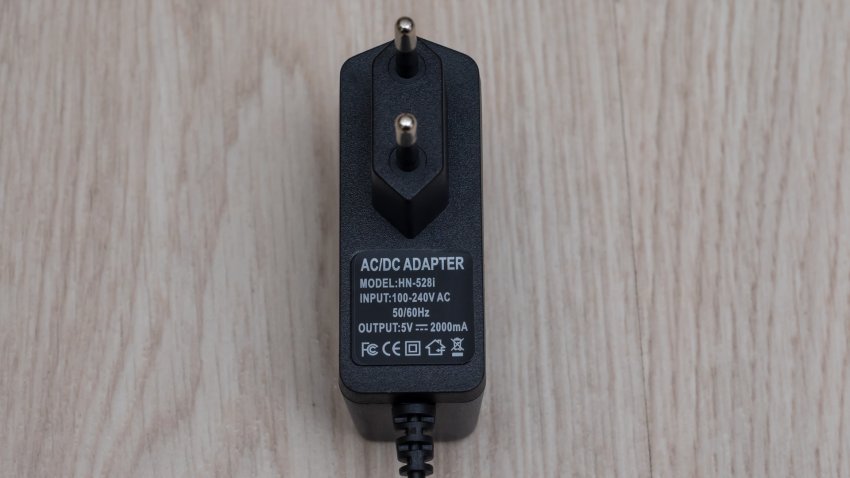

Рассмотрим подробнее. Блок питания с вилкой Тип С и разъемом micro-USB.

Заявленный максимальный ток — 2А при напряжении 5 В.

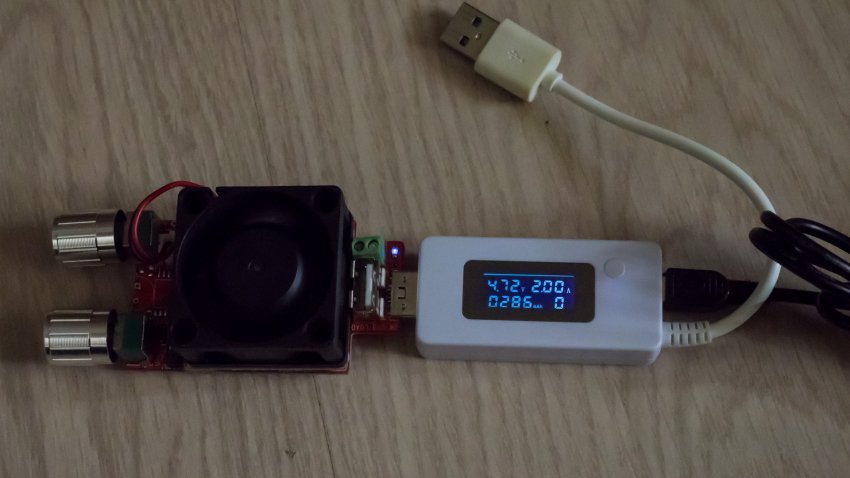

Тестовое включение с нагрузкой в 2А — показывает некоторое проседание напряжения, но в пределах допустимого, блок питания — более-менее честный.

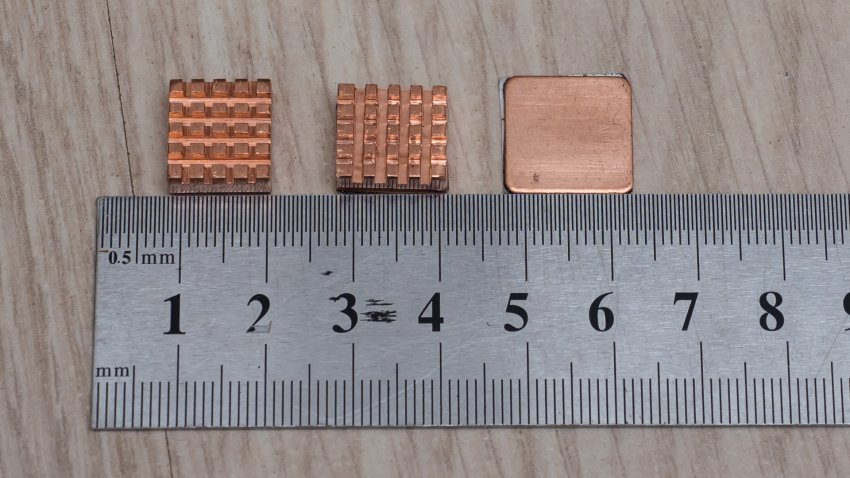

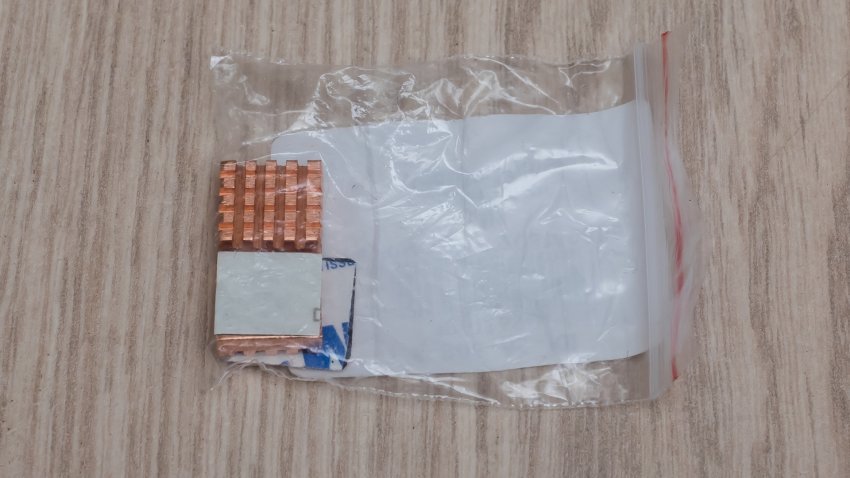

Комплект из трех медных радиаторов в пакетике, для пассивного охлаждения.

Все радиаторы имеют квадтарную форму, два радиатора с штырями и длиной стороны около 12 мм и один плоский со стороной около 15 мм.

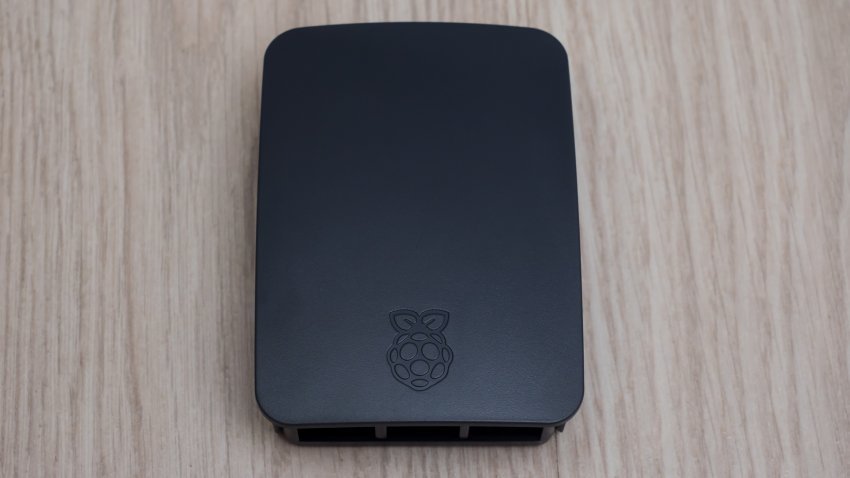

Корпус из темного пластика с выдавленным изображением ягоды малины на крышке

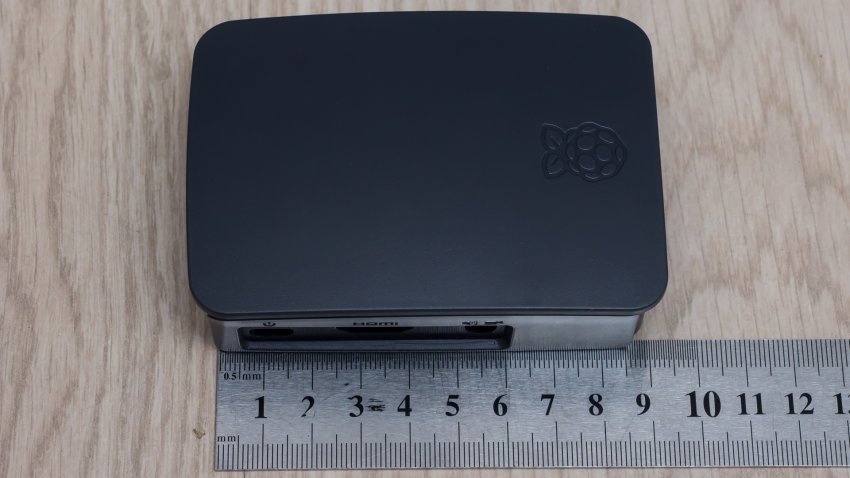

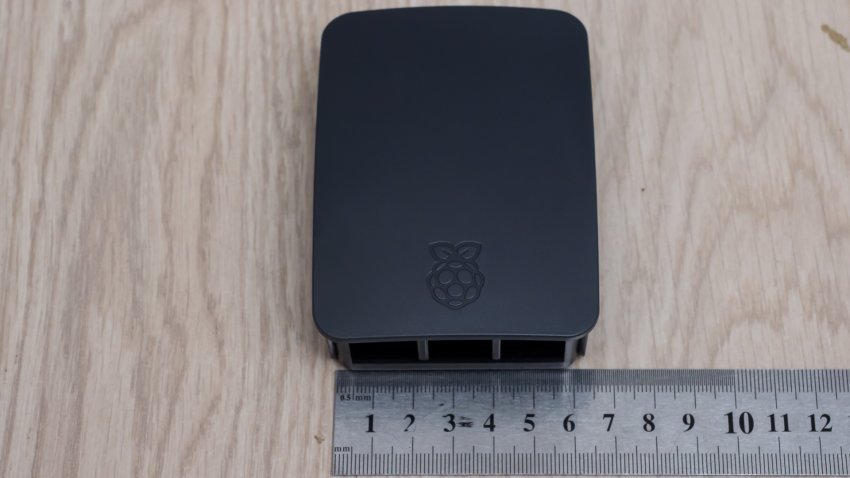

Размеры корпуса — примерно 90 на 65 мм

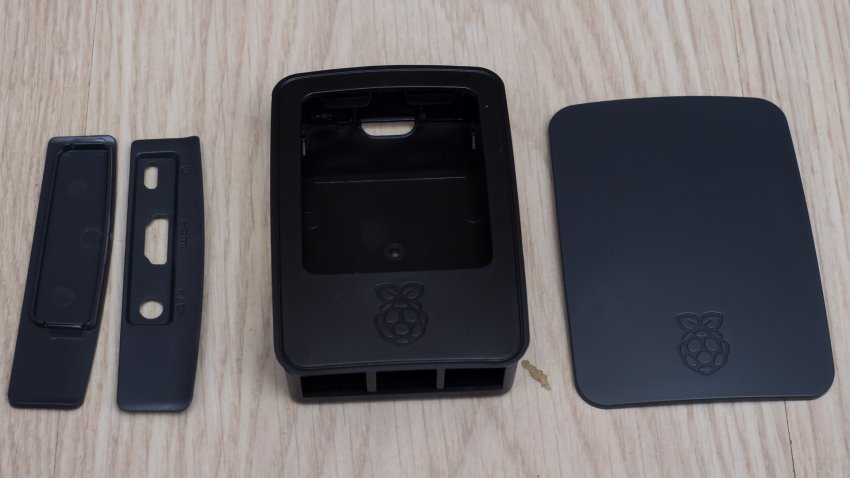

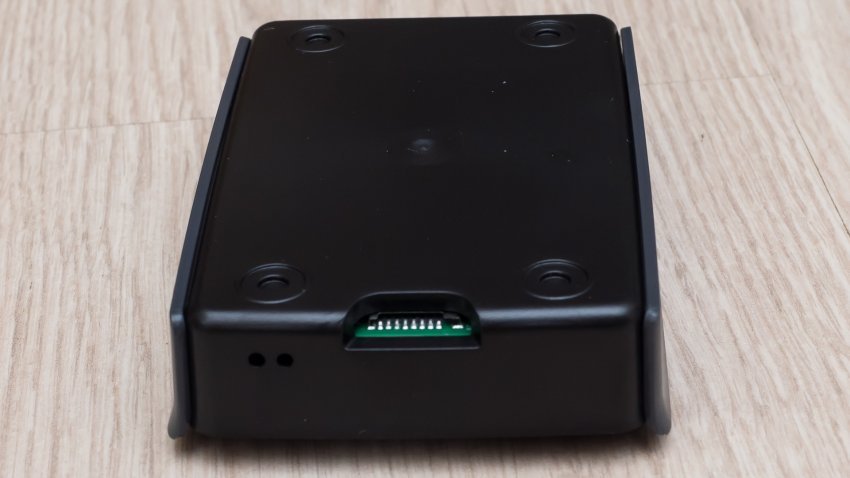

Корпус разбирается на 5 частей — держится все защелках, никаких винтов.

С аксессуарами покончено — пора переходить к самому главному

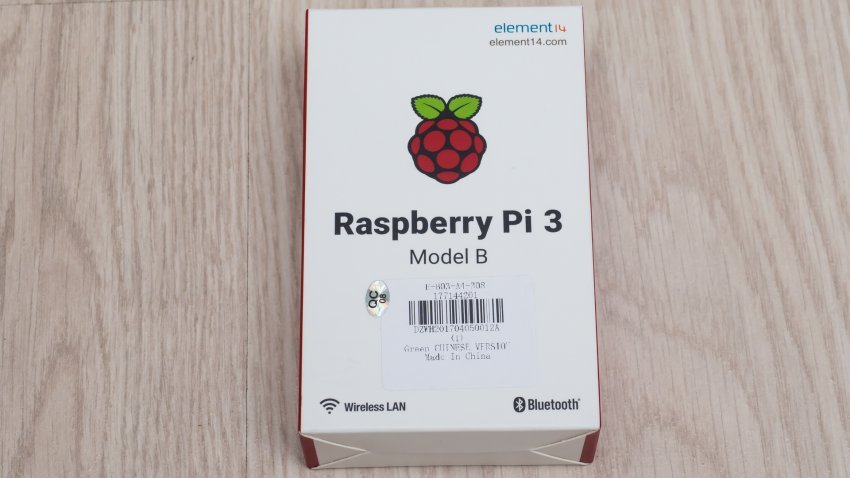

RASPBERRY PI 3 MODEL B

Raspberry Pi 3 Model B является прямым наследником Raspberry Pi 2 Model B. Плата полностью совместима с предшественником, но наделена большей производительностью и новыми средствами коммуникации:
64-х битным четырёхядерным процессором ARM Cortex-A53 с тактовой частотой 1,2 ГГц на однокристальном чипе Broadcom BCM2837; встроенными Wi-Fi 802.11n и Bluetooth 4.1.
Кроме того, процессор имеет архитектуру ARMv53, а значит вы сможете использовать любимую операционную систему: Debian Wheezy, Ubuntu Mate, Fedora Remix и даже MS Windows 10.

Технические характеристики подробнее

CPU — Broadcom BCM2837, ARM Cortex-A53 Quad Core, 1.2 GHz
Количество ядер процессора — 4
GPU — VideoCore IV 3D
RAM — 1 GB
Хранилище — microSD
Сетевые возможности
Ethernet 10/100
WiFi 2.4G 150 mb/s
Видео вывод — HDMI
USB порты — 4
Беспроводные возможности — Bluetooth
Аудио вывод — 3,5 Jack
85,6 х 53,98 х 17мм, 45 грамм

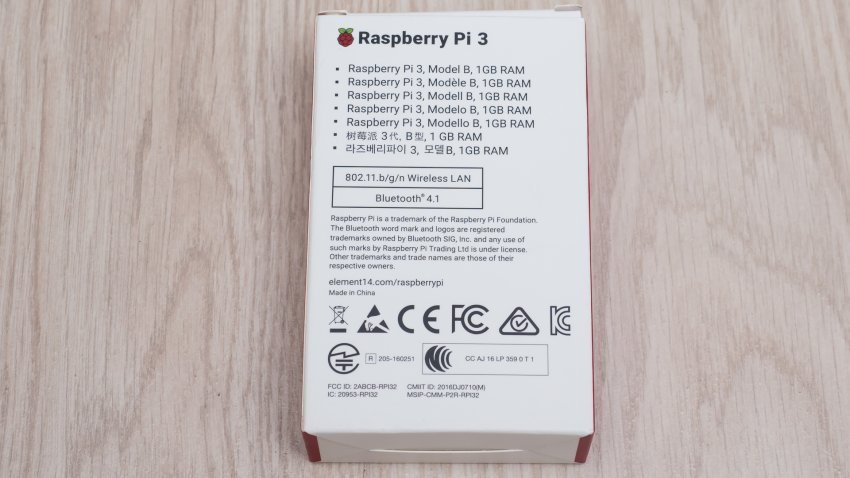

В коробке имеется документация и буклет по быстрой установке — кстати на английском языке, а так же пакет из плотной коричневой бумаги с компьютером.

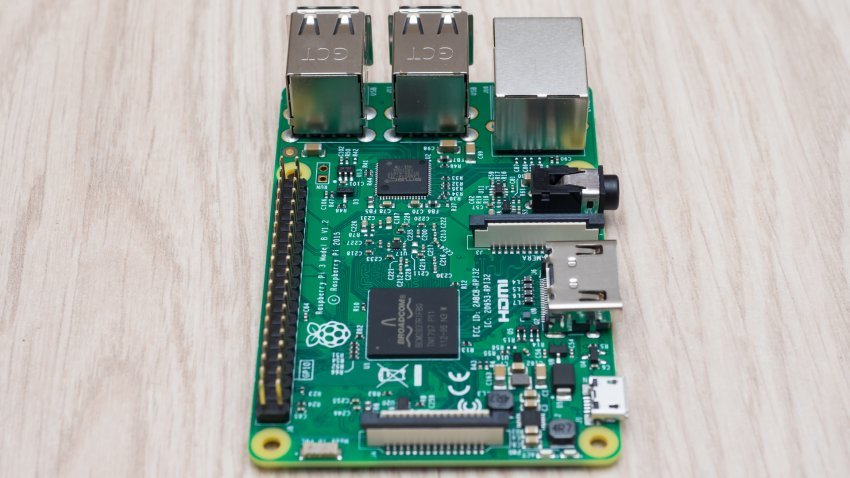

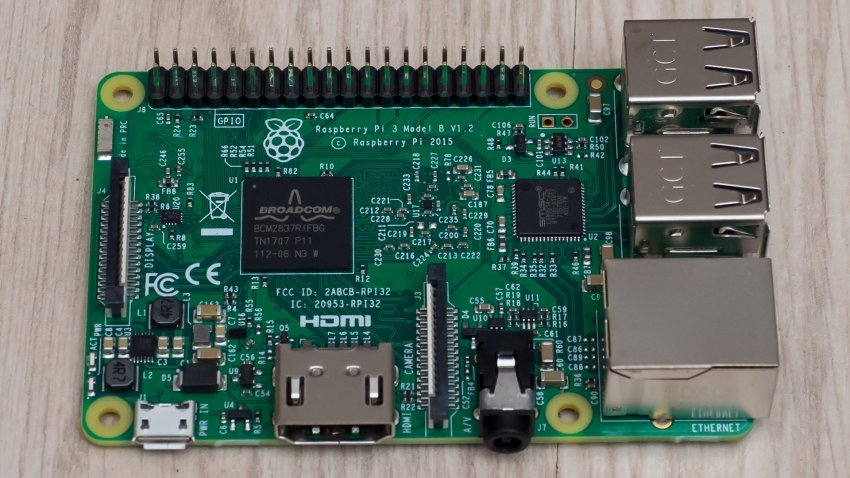

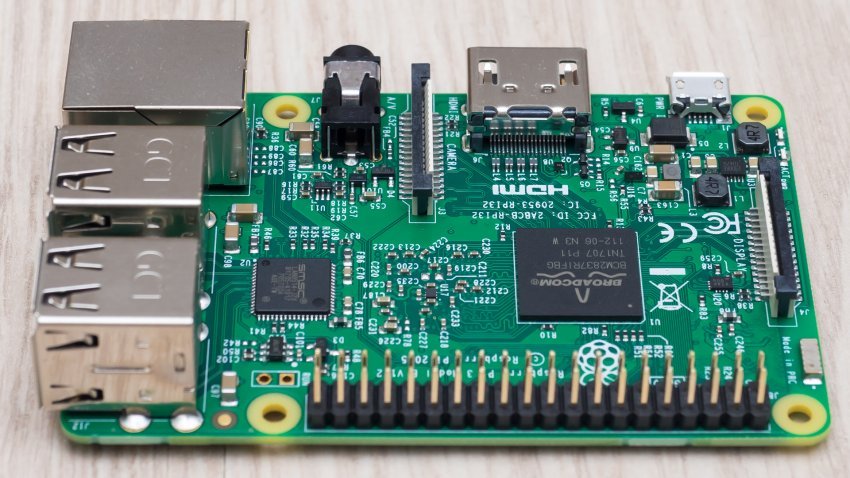

На одной из длинных сторон компьютера размещены порты micro USB для питания, полноразмерный порт HDMI, CSI-2 Camera port — для подключения камеры по интерфейсу MIPI, 3,5 мм аудиоразъем. Так же на верхней стороне находится модуль процессора и Ethernet/USB Hub lan9514-jzx

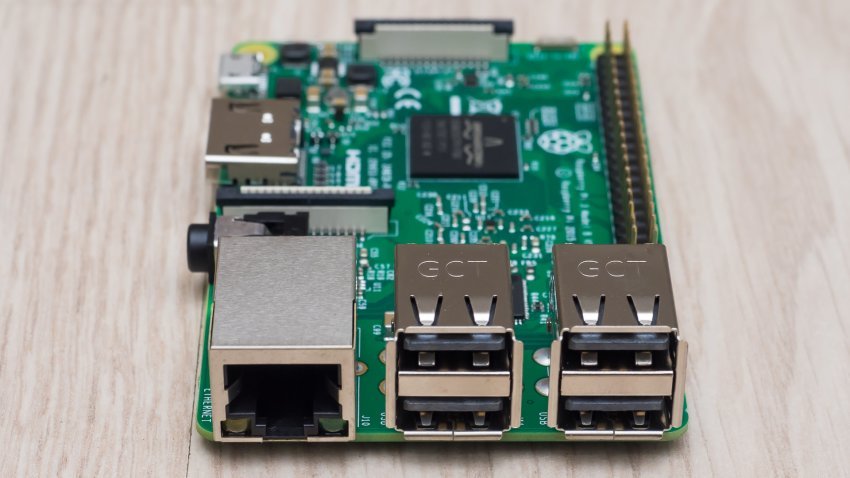

На торцевой стороне скомпонованы 4 USB порта и порт Ethernet

На другой стороне материнской платы находится 40 контактов ввода/вывода общего назначения (GPIO)

На второй торцевой стороны — находится DSI Display Port для подключения штатного дисплея

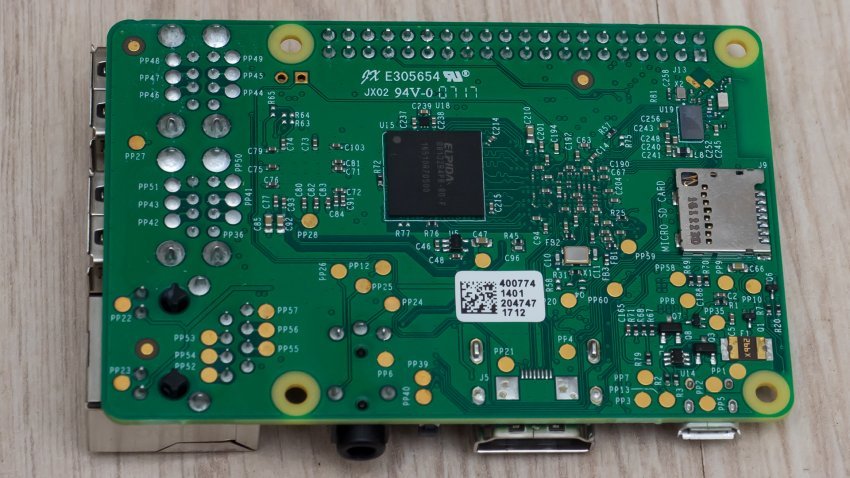

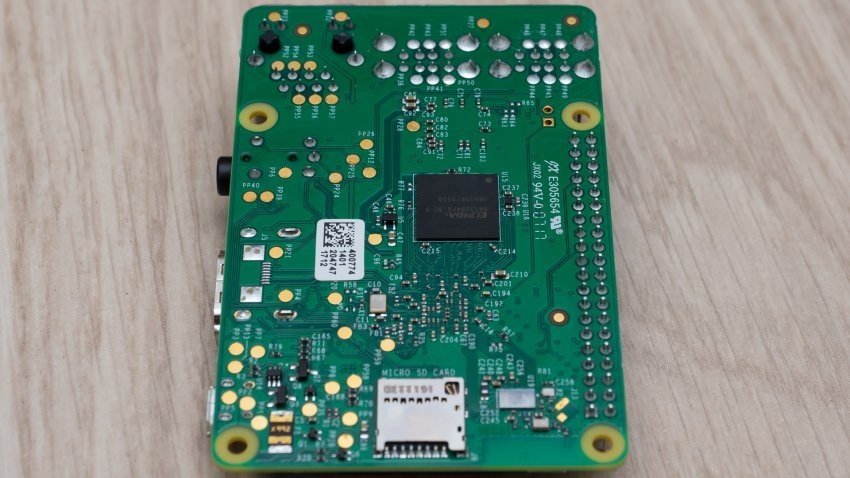

На нижней стороне платы находится модуль памяти LPDDR2 SDRAM — EDB8132B4PB-8D-F

И micro-SD разъем для карты памяти

Медные радиаторы ставятся на USB/Ethernet Hub и процессор с одной стороны

И на чип памяти с другой. Этот радиатор плоский — не мешает установке платы компьютера в корпус

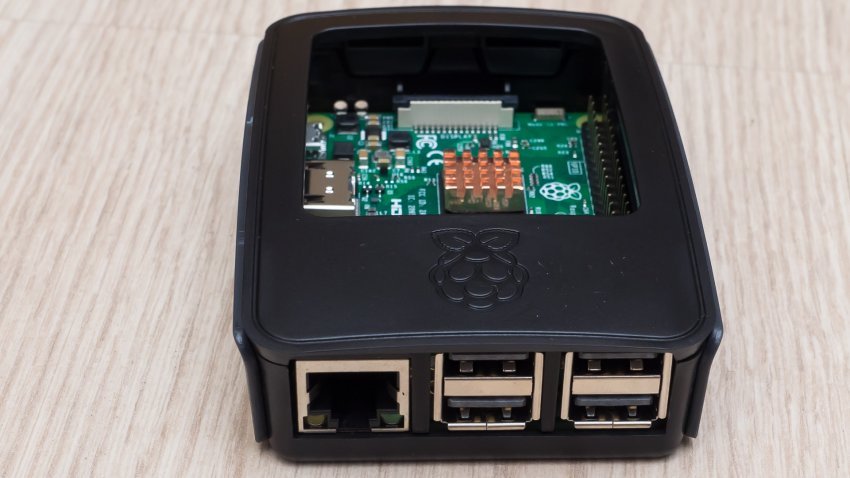

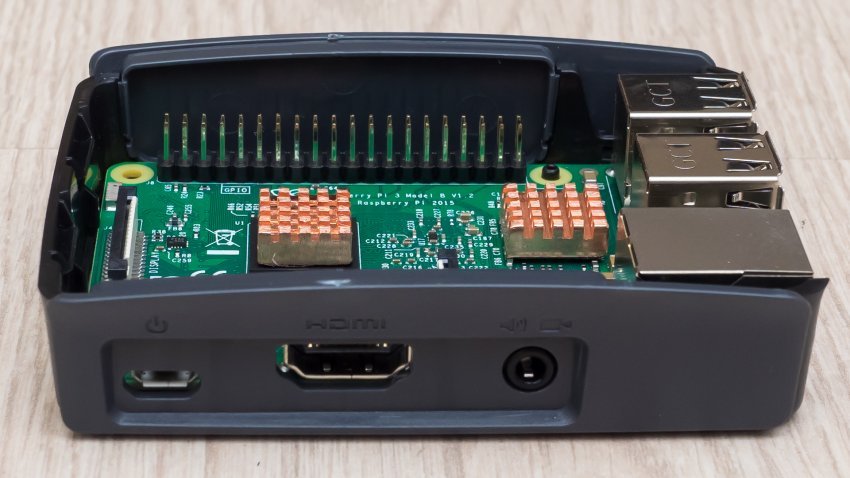

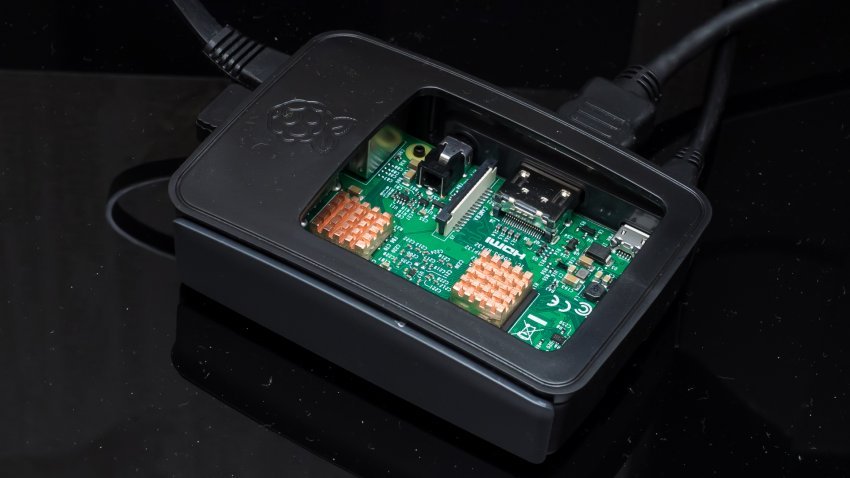

В корпус все устанавливается отлично, винтовых соединений нет — садится на пластиковые выступы.

Все вырезы на корпусе в точности совпадает с разъемами компьютера

Для запуска нам потребуется внешний монитор (телевизор) с HDMI входом, USB клавиатура, будет удобнее если так же будет и мышка и питания. Монитор, клавиатура и мышка — понадобятся только на момент установки, дальше достаточно будет только блока питания.

Установка операционной системы

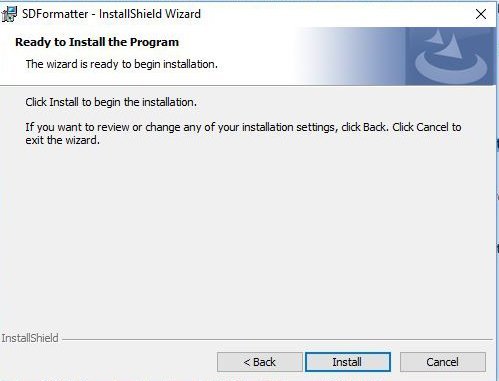

Для установки операционной системы, первым делом необходимо загрузить архив с дистрибутивами — отсюда . Пока скачивается почти полутора гигабайтный архив, загружаем утилиту для форматирования SD карты — SD Card Formatter — отсюда. Этот дистрибутив гораздо компактнее — всего 6 МБ, поэтому не теряя времени, устанвливаем программу

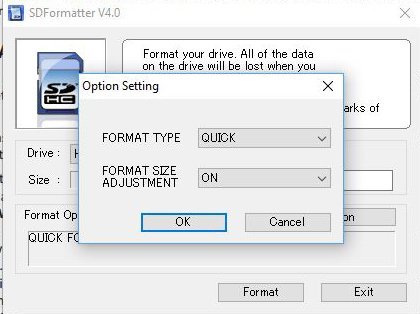

и, после установки, вставляем карту памяти в картридер (у вас же есть картридер не правда ли) и запускаем SD Card Formatter. В меню Options необходимо установить “FORMAT SIZE ADJUSTMENT” в “ON”

Дождавшись завершения загрузки большого дистрибутива, открываем полученных архив и распаковываем его содержимое на свежеотформатированную флешку.

Следующий шаг — первый запуск Raspberry Pi (флешку с записанным дистрибутивом, конечно устанавливаем в него). Извините за качество нескольких следующих фото — с экрана телевизора 🙁

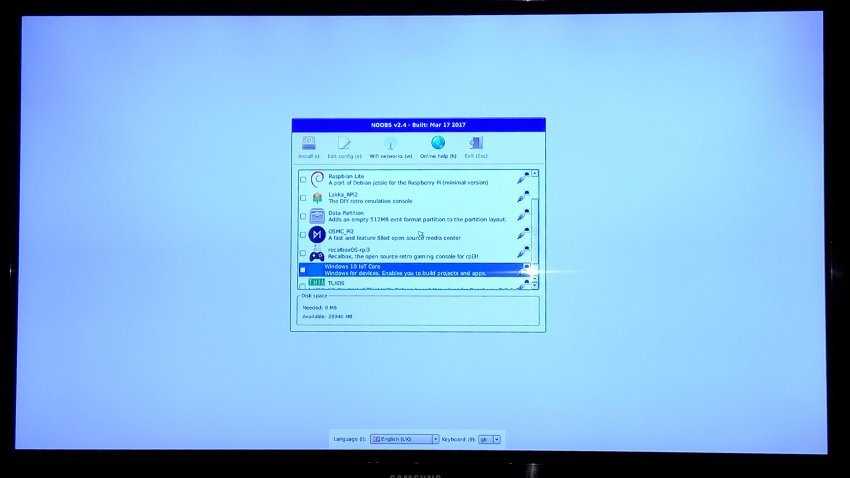

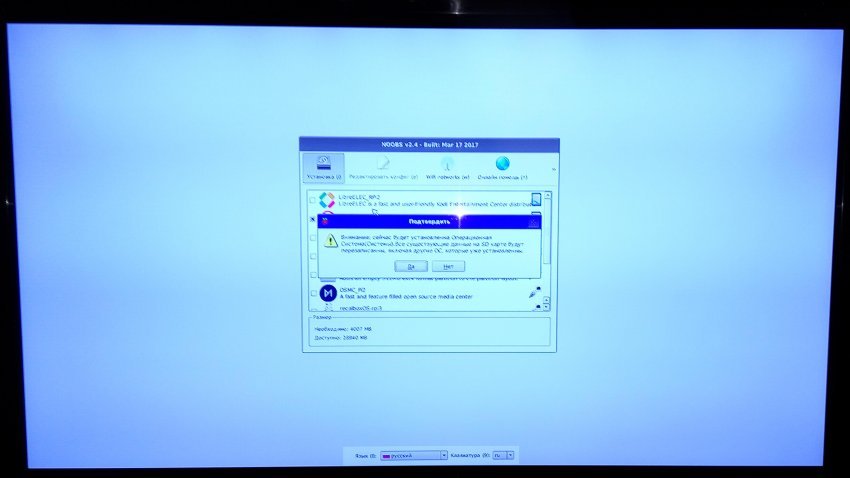

При первом запуске стартует меню выбора операционной системы — что ставить, причем в списке имеется даже версия WIndows 10 для Raspberry Pi. На этом этапе можно выбрать язык (внизу экрана) — русский есть и подключится к Wi-Fi сети — кнопка Wi-Fi networks

Нужная мне опарационка — Raspbian базирующаяся на Linux Debian — представлена в двух вариантах, lite И полном, с графическим интерфейсом. Я выбрал полную версию

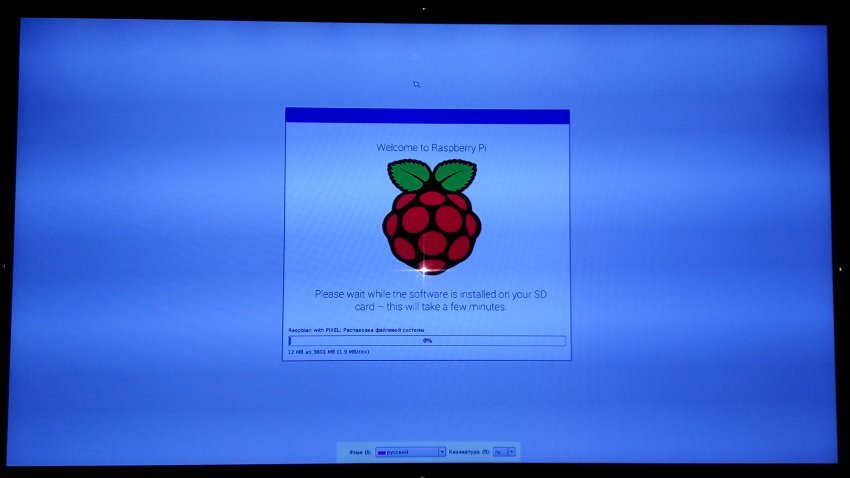

После этого можем спокойно идти пить чай с баранками, установка займет довльно длительное время.

Периодически измеряя температуру во время установки, максимально что я видел — 38 градусов.

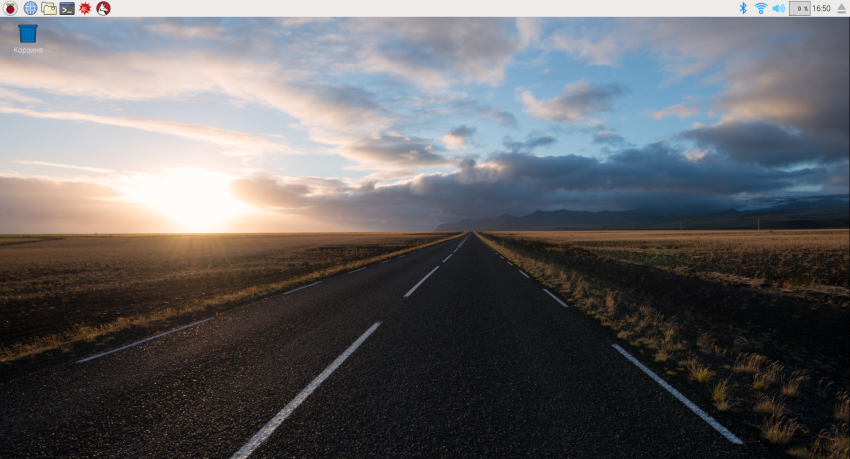

После завершения установки и перезагрузки компьютера, загружается рабочий стол Raspbian

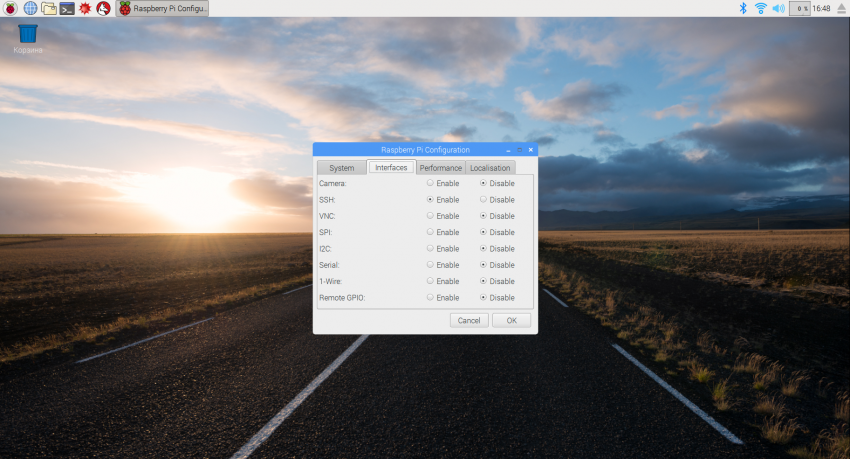

Единственное что я сделал здесь — это в настройках включил SSH — для того чтобы управлять системой с настольного ПК, все остальное я уже делал через терминал.

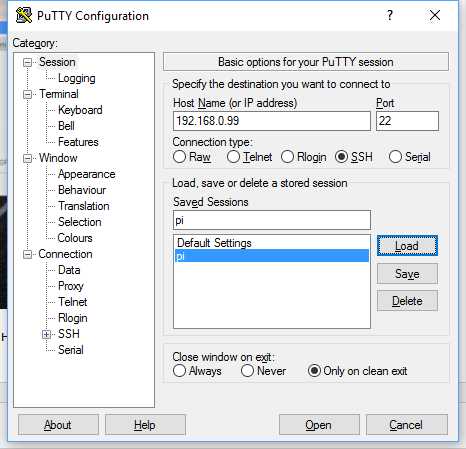

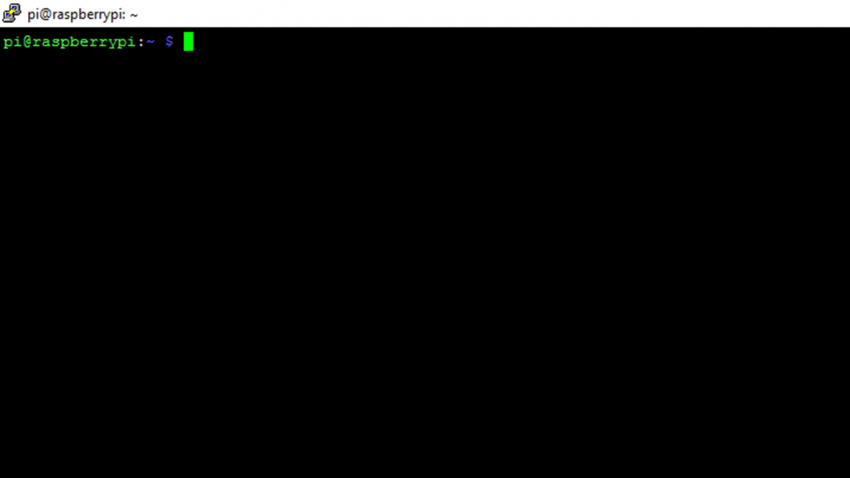

Для управления Raspberry с настольного ПК, нам понадобится любая программа терминал, я использую старый добрый Putty

Имя пользователя и пароль по умолчанию — pi и raspberry. Для смены пароля воспользуйтесь командой passwd.

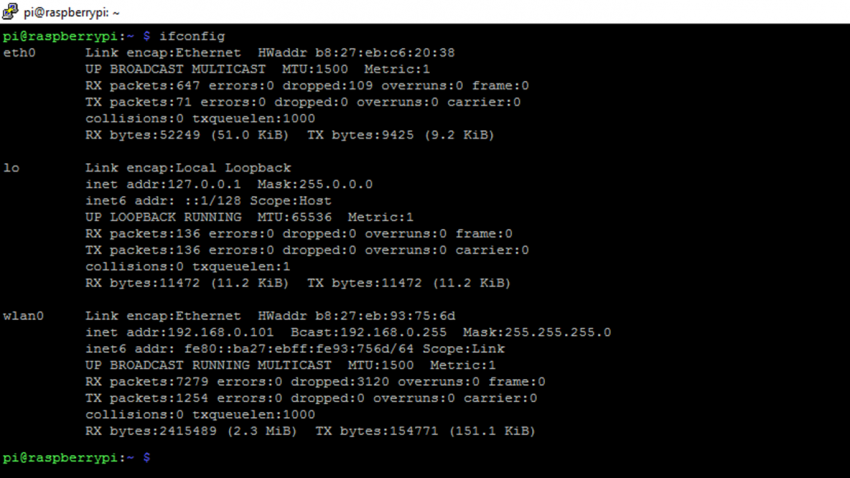

Рекомендую сразу установить статический IP адрес для Raspberry. Узнать текущие адреса можно при помощи команды ifconfig, где

eth0 — это Ethernet

lo — это локальный интерфейс 127.0.0.1

wlan0 — это wi-fi интерфейс

а для того что бы отредактировать файл с настройками — вводим команду

sudo nano /etc/dhcpcd.conf

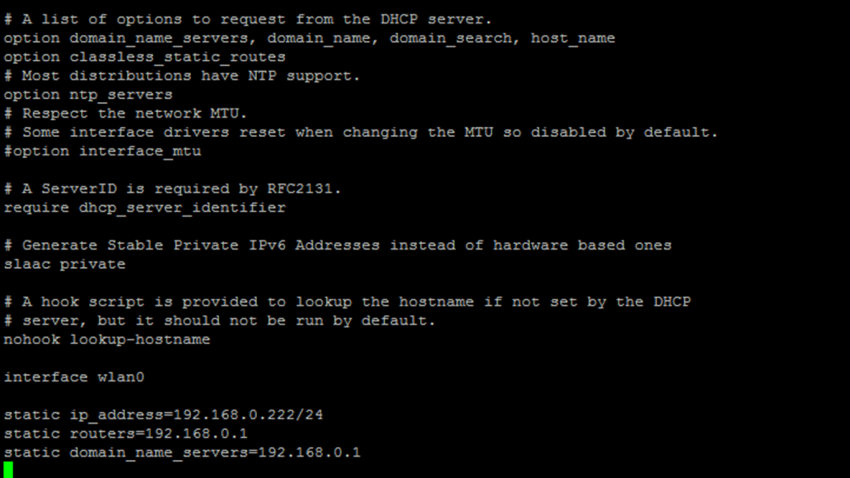

и в открывшемся файле, пролистав в конец добавляем нужные настройки в зависимости от того какой интерфейс мы будем использовать.

Например мы хотим использовать адрес 192.168.0.222, маска 255.255.255.0, адрес шлюза и DNS — 192.168.0.1

Для Ethernet вставляем

static ip_address=192.168.0.222/24
static routers=192.168.0.1
static domain_name_servers=192.168.0.1

interface wlan0
static ip_address=192.168.0.222/24
static routers=192.168.0.1
static domain_name_servers=192.168.0.1

Для выходя из редактора нажимаем ctrl+x
Для сохранения изменений — нажимаем “Y” и затем enter

Установка Domoticz

Большая часть работы по настройке уже закончена, теперь нам нужно установить систему Domoticz. Делается это одной командой —

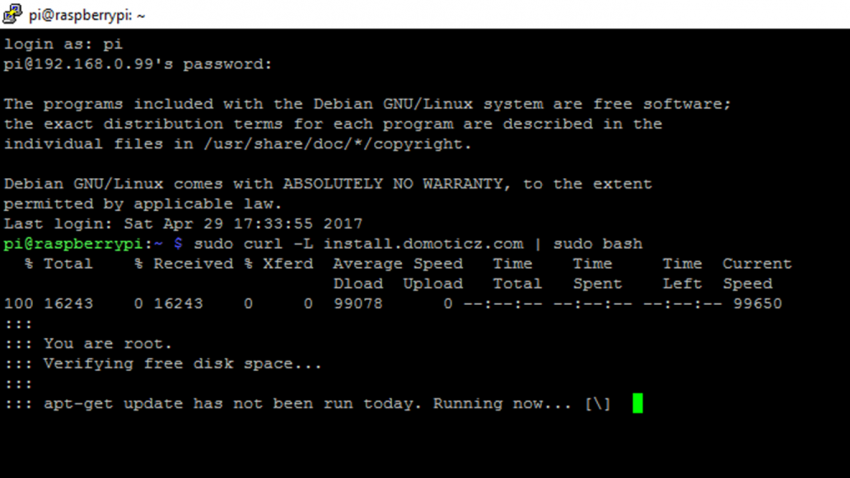

sudo curl -L install.domoticz.com | sudo bash

Которая инициализирует процесс загурзки и установки системы

В процессе установки, инсталлятор задаст вопросы по поводу места установки и т.п. — все эти моменты я оставил по умолчанию.

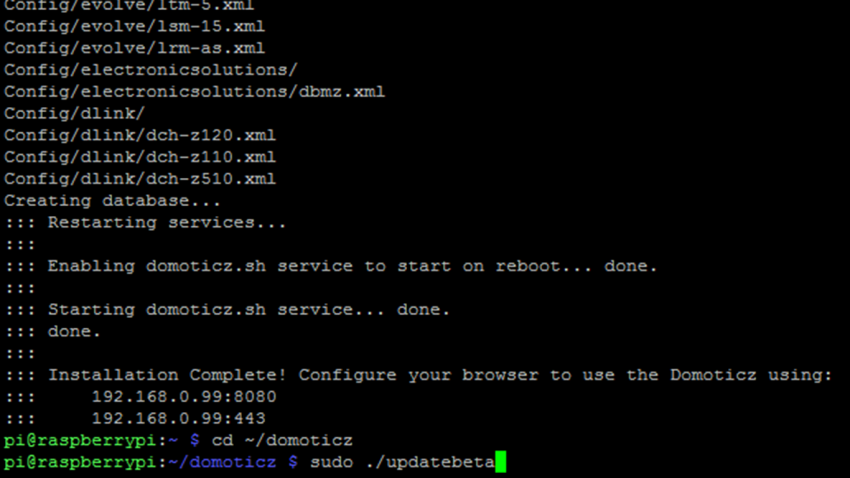

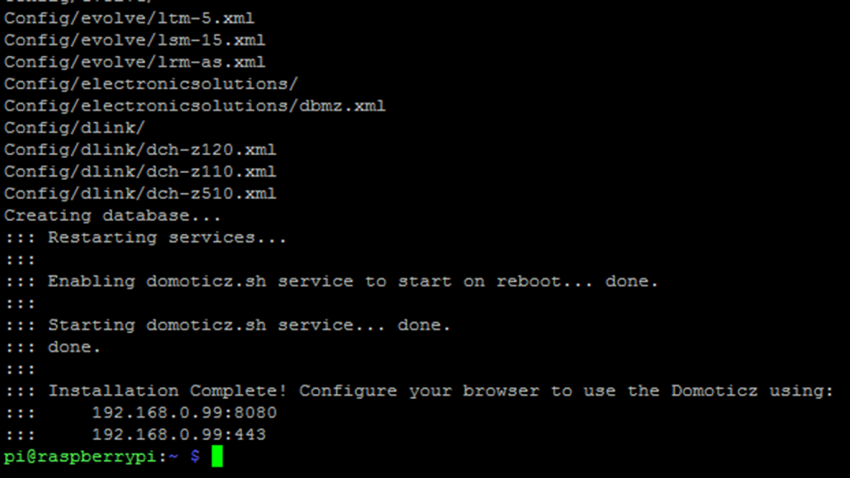

После успешной установки, инсталлятор напишет адреса и порты веб интерфейса системы Domoticz

Но, для работы с шлюзом Xiaomi — нам нужна beta версия системы. Обновление до крайней версии беты производится командами

/domoticz
sudo ./updatebeta

После этого, мы можем приступать к добавлению устройств в систему Domoticz — про это я уже рассказывал в своем предыдущем обзоре про нее.

На данный момент я уже перенес все свои рабочие сценарии с Windows версии на Raspberry — кстати стоит добавить что обе системы мирно сосуществуют одновременно. Для обеспечения бесперебойного питания миникомпьютера достаточно использовать PowerBank, который позволяет одновременно питать устройство и получать питание от внешнего источника.

Все мои обзоры устройств Xiaomi в хронологическом порядке — Список

Все мои видео обзоры — YouTube

Надеюсь обзор был полезен и интересен, спасибо за внимание.

Все модели микрокомпьюетра Raspberry Pi

Серия одноплатных мини-компьютеров Raspberry Pi — это многофункциональные устройства, которые размером не больше пластиковой кредитной карты. На данный момент на рынке представлено девять основных моделей миниатюрных компьютеров Raspberry Pi.

Содержание

Серия одноплатных мини-компьютеров Raspberry Pi — это многофункциональные устройства, которые размером не больше пластиковой кредитной карты. Девайс имеет четырехъядерный процесс на борту и кучу интерфейсов, начиная от Bluetooth и Wi-Fi, заканчивая GPIO (этот интерфейс ввода и вывода предназначен для связи с периферийными устройствами). Производитель представил Raspberry Pi, и за незначительное время данный продукт успел обрести немалую популярность. Изначально он разрабатывался для уроков информатики и программирования, но затем компания заметила, что изделие имеет куда более широкое назначение. Так появился совершенно новый продукт в своем сегменте, который может управлять периферийными устройствами начального уровня. Благодаря интерфейсам и сетевым протоколам, мини-ПК можно «законнектить» с настольными компьютерами, ноутбуками и смартфонами, а сетевые протоколы позволяют осуществлять контроль над видеокамерами, современными TV и даже летающими дронами.

Общие характеристики и отличия всех моделей

На данный момент на рынке представлено девять основных моделей миниатюрных компьютеров Raspberry Pi. Все они имеют общие характеристики и отличия. Последние затрагивают не только стоимость девайса (которая и так до смешного мала), но и общий функционал вместе с мощностью. Практически все устройства поддерживают технологию Ethernet, кроме серии A и Zero.

Raspberry Pi 1

Обзор начнем с самых простых и первых моделей: Raspberry Pi 1 model A и model B. Это два устройства начального уровня, каждый из которых имеет продвинутую версию с пометкой «+». Их однокристальная система строиться на платформе Broadcom BCM2835. Они работают на простом процессоре ARM11 ARM1176JZF-S core с тактовой частотой 700 MHz. Модели A и A+ имеют на борту 256 Мб оперативной памяти, а в обеих моделях серии B её в два раза больше — 512.

Среди подключаемых интерфейсов первой серии A есть только по одному USB-выходу второго поколения, тогда как в Raspberry Pi 1 model b их два, а в B+ уже четыре. Также, есть два видеовыхода RCA и HDMI. Последние два есть и в серии B, правда здесь их можно использовать одновременно, а в model A только поочередно. Есть здесь 3.5 мм джэк для подключения гарнитуры или микрофона. К мини-ПК можно подключить звуковые карты через USB. Все четыре модели оснащены выводным GPIO разъемом, а также интерфейсами: SPI, I²C, I²S, UART. В силу увеличенной мощности серия B потребляет больше энергии. Последняя общая черта всех вышеперечисленных устройств — это графическое ядро с частотой 250 MHz, поддерживающее видео в 1080.

Raspberry Pi 2

Raspberry Pi 2 заметно отличается от первого поколения. Здесь совершенно иная платформа и более мощный мобильный процессор с четырьмя ядрами Cortex-A7, который работает на частоте 900MHz. Оперативки здесь уже 1 Гб, а во всем остальном устройство идентично серии B+.

Raspberry Pi model 3

Вот и подбираемся к самому мощному и самому тяжелому (вес аж 45 грамм) мини-ПК Raspberry Pi model 3.

• увеличенная мощность процессора до 1.2GHz (также, он имеет 64 битную архитектуру, единственную среди всех процессоров, устанавливаемую в Raspberry Pi);
• более мощная видеокарта с частотой 400 MHz;
• связь Bluetooth версии 4.1, Wi-Fi и встроенный 802.11n.
• большое энергопотребление 800мА (самое больше среди всех моделей Raspberry Pi).

Стоит отметить, что серия Raspberry Pi 3 самая большая в линейке этих устройств. Её габариты составляют 85.6 x 56.5 мм x 17мм.

Raspberry Pi Zero

Raspberry Pi Zero является самым миниатюрным устройством, которое выпускает производитель, его вес составляет 9 грамм! Общие габариты, также стали заметно меньше: 65.0 x 30.0 мм x 5мм. Платформа Broadcom BCM2835 оснащена процессором с частотой в 1 ГГц. Особенностью камня является его сильно сниженное энергопотребление, которое влияет на общий показатель, составляющий всего 160мА. С разъемами и интерфейсами дело обстоит иначе. Все они также поддерживаются, как и на предыдущих рассмотренных устройствах, но они не припаяны. Эта маленькая плата подходит именно для тех, кто любит, что называется «повозиться», заточив девайс под свои нужды. Кроме того, семейство Zero, как и самые первые устройства Raspberry Pi, не поддерживают Ethernet. Изменениям подверглись и два выхода. За USB теперь отвечает один Micro USB OTG, а за звук и картинку — HDMI, поддерживающий многоканальное аудио. Благо последний не надо припаивать. В остальном, это все тот же миниатюрный компьютер с 512 мб «оперативки».

Zero W и 3B+

Последние два устройства, которые мы рассмотрим в нашем обзоре — это модели Zero W и 3B+. Они самые новые в линейке и самые интересные. Начнем с продвинутой версии самой маленькой платы. Отличия Zero от Zero W заключаются только в связи: появился Bluetooth версии 4.0 и Wi-Fi 802.11n.

Raspberry Pi 3B+ был выпущен в марте этого года и получил такие обновления:

1. процессор, который разогнали до 1,4 ГГц;
2. Wi-Fi 802.11.b/g/n/ac;
3. обновленный Bluetooth (версия 4.2);
4. обновленная технология Ethernet (Gigabit over USB2.0).

Все модели работаю на операционных системах, которые основаны на Linux-ядре. Можно установить и Windows 10 IOT. Официальная стоимость самого маленького устройства Zero составляет 5 долларов, а самого мощного и большого 3B+ — 35 у.е. Такая ценовая политика позволяет приобретать Raspberry Pi всем желающим для своих нужд. Кто-то создает мультимедийный центр, подсоединяя несколько устройств, кто-то игровой, а кому-то нужен простой сервер. Все эти действия можно выполнить с таким маленьким и недорогим устройством, как Raspberry Pi.

Никита 2019-02-14 16:22:29

Raspberry pi обзор моделей

Обсуждение устройств, не относящихся к данной теме, запрещено. Если нужной вам темы по конкретной модели не существует — создайте её.

Вместо слов «Спасибо!» используйте . Если у Вас меньше 15 постов — нажмите на кнопку под тем сообщением, где Вам помогли, и напишите благодарность.

На форуме принято размещать изображения под спойлером

Raspberry Pi — одноплатный компьютер размером с банковскую карту, изначально разработанный как бюджетная система для обучения информатике, впоследствии получивший намного более широкое применение и популярность, чем ожидали его авторы. Разрабатывается Raspberry Pi Foundation. Всего за три года было продано более 4,5 миллионов устройств Raspberry Pi.

Raspberry Pi выпускается в нескольких комплектациях: модель «A», «B», «B+»,«2B», «Zero», «Zero W», «3B», «3B+», «3A+» и «4B».

Отличия между версиями в следующем:

Официальные ОС:

• Raspbian (порт Debian на ARMv6 архитектуру)
• Arch
• OpenELEC
• Raspbmc
• RICS OS
• Pidora
• Win 10 IoT (RPi 2B/3B)
• Ubuntu
• DietPi
• Suse Linux
• И другие

Скачать нужный образ этих ОС можно на официальном сайте. Все образы предоставляются в виде файла с расширением .img

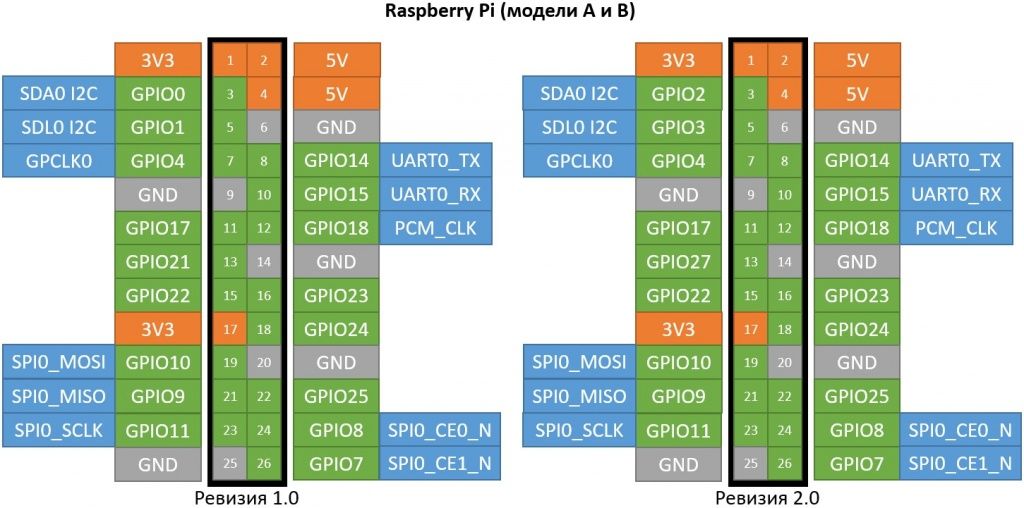

Что такое GPIO (Википедия, EN)

Ещё о «малиновом» GPIO

Сообщение отредактировал stp101 — 07.01.20, 01:53

Существует альтернативный Rasberry Pi проект от Rhombus Tech. Конечная цель — сделать одноплатный компьютер стоимостью 15$. По оценкам специалистов этой организации, для этого необходимо запустить в производство не менее 100 000 таких платок.

В данное время собираются предзаказы для оценки спроса на такие компьютеры. Заказываем, не стесняемся, чем больше будет заказчиков, чем ниже конечная цена устройства.

Модель B значительно более интересна — Ethernet порт, 2 USB порта, RDS разъем.
Из FAQ на сайте производителя узнал, что блок питания должен выдать 700 mA для запуска компьютера.
PoE пока не поддерживается, но разработчики обещают подумать над решением.
Кому лень самому сделать корпус, летом могут заказать на сайте несколько на выбор.
ОС грузится с SD-карты.
Wi-Fi доступен через USB-донгл.

Вывод — если хотите получить более-менее производительный аппарат, нужно готовить сверху $100 на 32Гб карту 10го класса и $20 за нано Wi-Fi карту.

Mohnatenkij,
Ну, «лего» корпуса уже видел на сайте, это да, еще тот юмор.
Лично я думаю, что почти у каждого дома найдется какая-нибудь старая ненужная железка (например, DVD(CD)-ROM, или колонки), в которые это дело можно засунуть. Также в такой корпус вместится адаптер питания (любое зарядное устройство с microusb) и выносной жесткий диск гигов на 160 (и выше).
Для системы будет достаточно 2 гигабайтной microSD карты, вставленной в адаптер, такие часто кладут в комплект с сотовыми телефонами. Найти можно будет, имхо, на край купить рублей за 100.
В общем, я посчитал, что да, внешняя память — в моем случае это будет винт — самый дорогой компонент. Корпус, питание — все это делается недорого с помощью подручных средств.
Зачем Wi-Fi-донгл нужен я не понял, т.к. есть порт для ЛВС.

«Прошивки»:
Дебиан, http://www.raspberrypi.org/downloads , очень любопытно глянуть какие пакеты там идут в комплекте, благо вес немалый — почти 800 метров в архиве

«Покупка», устройство будет доступно по адресу
http://www.raspberrypi.com/

Сообщение отредактировал darkarrow — 18.02.12, 12:19

Mohnatenkij, жесткие диски разные бывают — некоторые цепляются к планшетам по usb, некоторые не цепляются, т.е. имеют разный минимум силы тока (мА) для запуска и работы. Так что тут, думаю, индвидуально будет.
На край, можно будет приспособить еще 1 микроюсб зарядку и Y-образный кабель для жесткого диска (где 1 штекер на питание и второй на data).

Мне вот интересно, пусть даже в максимальной конфигурации — плата, 2 адаптера питания, внешний USB Drive, в герметичном корпусе соотв. размеров с некоторым количеством свободного объема будут перегреваться или нет? Хотя можно радиатор прямо на металлический корпус зафигачить. Будет дикообраз 😉 Зато без кулеров и дырок для проникновения вездесущей пыли.

P.S.: мне тут коллеги говорят, что, мол, современные медиаплееры с прошивками на основе Linux могут всё тоже самое. Только там уже приличный корпус, бОльшее количество разъемов и их более удобное расположение, БП для медиаплеера и ж/д с ценой порядка

100 USD). Но такого интереса уже не будет)

Кстати, а кто-нибудь собирается использовать GPIO? Если да, то для каких целей?
