Pickit3 список поддерживаемых микросхем

Список поддерживаемых контроллеров USB программатором PICkit2

Обратите внимание, что список поддерживаемых контроллеров оболочкой PICkit 2 Programmer отличается от списка поддерживаемых контроллеров в среде разработки MPLAB IDE.

Для проверки какие контроллеры поддерживаются вашей версией среды разработки MPLAB IDE, смотрите файл Readme for PICkit 2 в папке “Readmes” для MPLAB IDE.
(Обычно находится в папке C:Program FilesMicrochipMPLAB IDEReadmes)

Для PICkit 2 Programmer версии v2.55.01 и оболочке командной строки PK2CMD v1.01 и файле описания устройств v1.42.00

Поддержка программирования

Жирным шрифтом выделены контроллеры, поддержка которых появилась в весии файла описания версии v1.42

MPLAB IDE v8.02

Поддержка программирования и отладки

Жирным шрифтом выделены контроллеры, поддержка которых появилась в последней версии.

*выделенные устройства требуют для отладки ICD header board

Baseline Devices

Baseline – Programming & Debugging

• PIC10F200*, 202*, 204*, 206*
• PIC12F508*, 509*
• PIC16F505*
  — Above use AC162059 ICD header & AC164110 adapter.
• PIC10F220*, 222*
• PIC12F510*
• PIC16F506*
  — Above use AC162070 ICD header & AC164110 adapter.

Midrange Devices

PIC12F609 PIC12HV609
PIC12F615 PIC12HV615
PIC12F629 PIC12F635# PIC12F675 PIC12F683#
PIC16F610 PIC16HV610 PIC16F616 PIC16HV616
PIC16F627 PIC16F628 PIC16F639
PIC16F627A PIC16F628A PIC16F648A
PIC16F630 PIC16F631 PIC16F636# PIC16F676
PIC16F677 PIC16F684# PIC16F685# PIC16F687#
PIC16F688# PIC16F689# PIC16F690#
PIC16F72+
PIC16F73+ PIC16F74+ PIC16F76+ PIC16F77+
PIC16F716
PIC16F737+ PIC16F747+ PIC16F767+ PIC16F777+
PIC16F785 PIC16HV785
PIC16F84A PIC16F87# PIC16F88#
PIC16F818# PIC16F819#
PIC16F870 PIC16F871 PIC16F872
PIC16F873 PIC16F874 PIC16F876 PIC16F877
PIC16F873A PIC16F874A PIC16F876A PIC16F877A
PIC16F882#
PIC16F883# PIC16F884# PIC16F886# PIC16F887#
PIC16F913# PIC16F914# PIC16F916# PIC16F917#
PIC16F946#

Midrange/1.8V Min Devices
PIC16F722 PIC16LF722
PIC16F723 PIC16LF723 PIC16F724 PIC16LF724
PIC16F726 PIC16LF726 PIC16F727 PIC16LF727

Midrange – Programming & Debugging

• PIC12F629*, 675*
  — Use AC162050 ICD header & AC164110 adapter.
• PIC12F635*, PIC16F636*
  — Use AC162057 ICD header & AC164110 adapter.
• PIC12F683*
  — Use AC162058 ICD header & AC164110 adapter.
• PIC16F627A*, 628A*, 648A*
  — Use AC162053 ICD header & AC164110 adapter.
• PIC16F630*, 676*
  — Use AC162052 ICD header & AC164110 adapter.
• PIC16F684*
  — Use AC162055 ICD header & AC164110 adapter.
• PIC16F688*
  — Use AC162056 ICD header & AC164110 adapter.
• PIC16F631*, 677*, 685*, 687*, 689*, 690*
  — Use AC162061 ICD header & AC164110 adapter.
• PIC16F716*
  — Use AC162054 ICD header & AC164110 adapter.
• PIC16F737, 747, 767, 777
• PIC16F785*, HV785*
  — Use AC162060 ICD header & AC164110 adapter.
• PIC16F87, 88
• PIC16F818, 819
• PIC16F870, 871, 872, 873, 874, 876, 877
• PIC16F873A, 874A, 876A, 877A
• PIC16F882, 883, 884, 886, 887
• PIC16F913, 914, 916, 917
• PIC16F946

PIC18F Devices

PIC18F242 PIC18F252 PIC18F442 PIC18F452
PIC18F248 PIC18F258 PIC18F448 PIC18F458
PIC18F1220 PIC18F1320 PIC18F2220
PIC18F1230 PIC18F1330 PIC18F1330-ICD
PIC18F2221 PIC18F2320 PIC18F2321 PIC18F2331
PIC18F2410 PIC18F2420 PIC18F2423 PIC18F2431
PIC18F2450 PIC18F2455 PIC18F2458 PIC18F2480
PIC18F2510 PIC18F2515 PIC18F2520 PIC18F2523
PIC18F2525 PIC18F2550 PIC18F2553 PIC18F2580
PIC18F2585
PIC18F2610 PIC18F2620 PIC18F2680 PIC18F2682
PIC18F2685
PIC18F4220 PIC18F4221 PIC18F4320 PIC18F4321
PIC18F4331 PIC18F4410 PIC18F4420 PIC18F4423
PIC18F4431 PIC18F4450 PIC18F4455 PIC18F4458
PIC18F4480
PIC18F4510 PIC18F4515 PIC18F4520 PIC18F4523
PIC18F4525 PIC18F4550 PIC18F4553 PIC18F4580
PIC18F4585
PIC18F4610 PIC18F4620 PIC18F4680 PIC18F4682
PIC18F4685 PIC18F6310 PIC18F6390 PIC18F6393
PIC18F6410 PIC18F6490 PIC18F6493 PIC18F6520
PIC18F6525 PIC18F6527
PIC18F6585 PIC18F6620 PIC18F6621 PIC18F6622
PIC18F6627 PIC18F6628 PIC18F6680 PIC18F6720
PIC18F6722 PIC18F6723
PIC18F8310 PIC18F8390 PIC18F8393 PIC18F8410
PIC18F8490 PIC18F8493
PIC18F8520 PIC18F8525 PIC18F8527 PIC18F8585
PIC18F8620 PIC18F8621 PIC18F8622 PIC18F8627
PIC18F8628
PIC18F8680 PIC18F8720 PIC18F8722 PIC18F8723

PIC18F_J_ Devices
——————
PIC18F24J10 PIC18F25J10 PIC18F44J10 PIC18F45J10
PIC18LF24J10 PIC18LF25J10 PIC18LF44J10 PIC18LF45J10
PIC18F24J11* PIC18F25J11* PIC18F44J11* PIC18F45J11*
PIC18LF24J11* PIC18LF25J11* PIC18LF44J11* PIC18LF45J11*
PIC18F26J11* PIC18F46J11*
PIC18LF26J11* PIC18LF46J11*
PIC18F24J50* PIC18F25J50* PIC18F44J50* PIC18F45J50*
PIC18LF24J50* PIC18LF25J50* PIC18LF44J50* PIC18LF45J50*
PIC18F26J50* PIC18F46J50*
PIC18LF26J50* PIC18LF46J50*
PIC18F63J11 PIC18F63J90 PIC18F64J11 PIC18F64J90
PIC18F65J10 PIC18F65J11 PIC18F65J15 PIC18F65J50
PIC18F65J90
PIC18F66J10 PIC18F66J11 PIC18F66J15 PIC18F66J16
PIC18F66J50 PIC18F66J55 PIC18F66J60 PIC18F66J65
PIC18F67J10 PIC18F67J11 PIC18F67J50 PIC18F67J60
PIC18F83J11 PIC18F83J90 PIC18F84J11 PIC18F84J90
PIC18F85J10 PIC18F85J11 PIC18F85J15 PIC18F85J50
PIC18F85J90
PIC18F86J10 PIC18F86J11 PIC18F86J15 PIC18F86J16
PIC18F86J50 PIC18F86J55 PIC18F86J60 PIC18F86J65
PIC18F87J10 PIC18F87J11 PIC18F87J50 PIC18F87J60
PIC18F96J60 PIC18F96J65 PIC18F97J60

PIC18F_K_ Devices
——————
PIC18F13K50 PIC18LF13K50 PIC18F14K50 PIC18LF14K50
PIC18F14K50-ICD
PIC18F24K20 PIC18F25K20 PIC18F26K20
PIC18F44K20 PIC18F45K20 PIC18F46K20

PIC18F – Programming & Debugging

• PIC18F242, 252, 442, 452
• PIC18F248, 258, 448, 458
• PIC18F1220, 1320, 2220, 2320
• PIC18F1230, 1330
• PIC18F2221, 2321
• PIC18F2331, 2410, 2420, 2431
• PIC18F2423,
• PIC18F2450, 2455, 2458, 2480
• PIC18F2510, 2515, 2520, 2523
• PIC18F2525
• PIC18F2550, 2553, 2580, 2585
• PIC18F2610, 2620, 2680
• PIC18F2682, 2685
• PIC18F4220, 4221
• PIC18F4320, 4321, 4331
• PIC18F4410, 4420, 4423
• PIC18F4431, 4450, 4455
• PIC18F4458, 4480
• PIC18F4510, 4515, 4520, 4523
• PIC18F4525, 4550, 4553, 4580
• PIC18F4585
• PIC18F4610, 4620, 4680
• PIC18F4682, 4685
• PIC18F6310, 6390, 6393
• PIC18F6410, 6490, 6493
• PIC18F6520, 6525, 6527, 6585
• PIC18F6620, 6621, 6622, 6627
• PIC18F6628, 6680
• PIC18F6720, 6722, 6723
• PIC18F8310, 8390, 8393
• PIC18F8410, 8490, 8493
• PIC18F8520, 8525, 8527, 8585
• PIC18F8621, 8620, 8622, 8627
• PIC18F8628, 8680
• PIC18F8720, 8722, 8723
• —
• PIC18F24J10, F25J10, F44J10, F45J10
• PIC18LF24J10, LF25J10, LF44J10, LF45J10
• PIC18F63J11, 63J90, 64J11, 64J90
• PIC18F65J10, 65J11, 65J15
• PIC18F65J50, 65J90
• PIC18F66J10, 66J11, 66J15, 66J16
• PIC18F66J50, 66J55, 66J60, 66J65
• PIC18F67J10, 67J11, 67J50, 67J60
• PIC18F83J11, 83J90, 84J11, 84J90
• PIC18F85J10, 85J11, 85J15, 85J50
• PIC18F85J90
• PIC18F86J10, 86J11, 86J15, 86J16
• PIC18F86J50, 86J55, 86J60, 86J65
• PIC18F87J10, 87J11, 87J50, 87J60
• PIC18F96J60, 96J65
• PIC18F97J60
• —
• PIC18F24K20, 25K20, 26K20
• PIC18F44K20, 45K20, 46K20

PIC24 Devices

PIC24FJ64GB106 PIC24FJ64GB108 PIC24FJ64GB110
PIC24FJ128GB106 PIC24FJ128GB108 PIC24FJ128GB110
PIC24FJ192GB106 PIC24FJ192GB108 PIC24FJ192GB110
PIC24FJ256GB106 PIC24FJ256GB108 PIC24FJ256GB110

PIC24HJ12GP201 PIC24HJ12GP202
PIC24HJ16GP304
PIC24HJ32GP202 PIC24HJ32GP204
PIC24HJ32GP302 PIC24HJ32GP304
PIC24HJ64GP202 PIC24HJ64GP204
PIC24HJ64GP206 PIC24HJ64GP210
PIC24HJ64GP502 PIC24HJ64GP504
PIC24HJ64GP506 PIC24HJ64GP510
PIC24HJ128GP202 PIC24HJ128GP204
PIC24HJ128GP206 PIC24HJ128GP210
PIC24HJ128GP306 PIC24HJ128GP310
PIC24HJ128GP502 PIC24HJ128GP504
PIC24HJ128GP506 PIC24HJ128GP510
PIC24HJ256GP206 PIC24HJ256GP210 PIC24HJ256GP610

PIC24 Devices

• PIC24FJ16GA002, 16GA004
• PIC24FJ32GA002, 32GA004
• PIC24FJ48GA002, 48GA004
• PIC24FJ64GA002, 64GA004
• PIC24FJ64GA006, 64GA008, 64GA010
• PIC24FJ96GA006, 96GA008, 96GA010
• PIC24FJ128GA006, 128GA008, 128GA010
• —
• PIC24HJ12GP201, 12GP202
• PIC24HJ64GP206, 64GP210, 64GP506
• PIC24HJ64GP510
• PIC24HJ128GP206, 128GP210, 128GP306
• PIC24HJ128GP310
• PIC24HJ128GP506, 128GP510
• PIC24HJ256GP206, 256GP210, 256GP610

dsPIC30 Devices

dsPIC33 Devices

dsPIC33FJ06GS101* dsPIC33FJ06GS102* dsPIC33FJ06GS202*
dsPIC33FJ16GS402* dsPIC33FJ16GS404*
dsPIC33FJ16GS502* dsPIC33FJ16GS504*

dsPIC33FJ12MC201 dsPIC33FJ12MC202
dsPIC33FJ16MC304
dsPIC33FJ32MC202 dsPIC33FJ32MC204
dsPIC33FJ32MC302 dsPIC33FJ32MC304
dsPIC33FJ64MC202 dsPIC33FJ64MC204
dsPIC33FJ64MC506 dsPIC33FJ64MC508 dsPIC33FJ64MC510
dsPIC33FJ64MC706 dsPIC33FJ64MC710
dsPIC33FJ64MC802 dsPIC33FJ64MC804
dsPIC33FJ128MC202 dsPIC33FJ128MC204
dsPIC33FJ128MC506 dsPIC33FJ128MC510 dsPIC33FJ128MC706
dsPIC33FJ128MC708 dsPIC33FJ128MC710
dsPIC33FJ256MC510 dsPIC33FJ256MC710
dsPIC33FJ128MC802 dsPIC33FJ128MC804

dsPIC30 SMPS Devices
———————
dsPIC30F1010
dsPIC30F2020 dsPIC30F2023

PIC32 Devices
———————
PIC32MX320F032H PIC32MX320F064H PIC32MX320F128L
PIC32MX320F128H
PIC32MX340F128H PIC32MX340F128L
PIC32MX340F256H
PIC32MX360F256L PIC32MX360F512L
PIC32MX440F128L PIC32MX440F256H
PIC32MX460F256L PIC32MX460F512L

PIC32 configuration words are displayed as:
[DEVCFG2 hi] [DEVCFG2 lo] [DEVCFG1 hi] [DEVCFG1 lo]
[DEVCFG0 hi] [DEVCFG0 lo]

KEELOQ® HCS Devices

24 Series Serial EEPROM Devices

25 Series Serial EEPROM Devices

• 25LC/AA010A, 020A, 040A
• 25LC/AA080A, 080B, 160A, 160B
• 25LC/AA320A, 640A
• 25LC/AA128, 256, 512, 1024

93 Series Serial EEPROM Devices

UNIO Series Serial EEPROM Devices

11LC010 (AA)
11LC020 (AA)
11LC040 (AA)
11LC080 (AA)
11LC160 (AA)

PICKIT 3 (PG164130). Внутрисхемный отладчик / программатор / эмулятор RC047

Обратите внимание на близкий
по назначению товар:

Полный схемотехнический аналог фирменного программатора PICKIT 3 компании Microchip.
PICkit 3 используется для внутрисхемной отладки логики, включённой в каждый чип с флэш-памятью, чтобы обеспечить недорогую аппаратную отладку и программирование.
Простой USB программатор для микроконтроллеров PIC и ключей KeeLOQ.
Программатор поддерживается Интегрированной Средой Разработки MPLAB-X-IDE ( . Скачать ПО. ), и собственным отдельным клиентом MPLAB X IPE из состава MPLAB-X-IDE.
При использовании с MPLAB-IDE, программатор может выполнять функцию Внутрисхемного Отладчика (ICD).
Дополнительное питание не требуется.
Малогабаритный модуль в пластиковом корпусе с интерфейсом USB и 6-ти контактным разъёмом ICSP (ссылка на PDF внизу).

Внутрисхемная отладка имеет следующие преимущества:
• Низкую стоимость;
• Минимум аппаратных средств, необходимых для отладки;
• Не требуются панельки и адаптеры.

PICkit 3 должен использоваться для разработки и отладки, а не для производства программирования.

PICkit 3 позволяет делать отладку и программирование PIC (R) и dsPIC (R) флэш микроконтроллеров по наиболее доступной цене, используя мощный графический пользовательский интерфейс MPLAB интегрированной среды разработки (IDE). MPLAB PICkit 3 подключён к ПК инженера с использованием USB Full Speed интерфейса и может быть подключён к оконечному устройству через отладочный (RJ-11) разъём Microchip (совместимый с MPLAB ICD 2, MPLAB ICD 3 и MPLAB REAL ICE). В разъёме используются контакты ввода/вывода и линия сброса для внутрисхемной отладки и программирования.
ВАЖНЫЕ ЗАМЕЧАНИЯ

Ввиду того, что программатор PICKIT3 поддерживает большой список микроконтроллеров, и часть из них не допускают подачи напряжения питания более 3,3 В, при каждом запуске программы поддержки PICKIT3, вам следует самостоятельно, в настройках выбрать уровень напряжения питания и разрешить подачу питания программатором на микроконтроллер. Ниже рассказывается, каким образом это сделать:

Итак, чтобы использовать программатор PICKIT3 в среде MPLAB IDE 8.92 и ниже, следует:
• Запустить MPLAB IDE 8.92.
• Programmer >> Select Programmer >> PicKit3.
• На предупреждение в окне «Voltage Caution» нажать кнопку «Cancel» (!)
• Прочитать предупреждение: «Failed to properly connect to PICkit 3».
• Programmer >> «Settings» >> Откроется окно «Pickit3 Settings» >> Вкладка «Power» >> Выберите напряжение питания контроллера >> ВАЖНО: Установить «галку» на «Power target circuit from Pickit3» >> нажать «Ok» >> Снова прочитать предупреждение в окне «Voltage Caution» и в этот раз, нажать «Ok».
• Programmer >> Reconnect.
• Можете пользоваться программатором.

Чтобы использовать программатор PICKIT3 с программой MPLAB X IPE, следует:
• Запустить MPLAB X IPE.
• Выбрать требуемый микроконтроллер («Device»).
• «Settings» >> «Advanced Mode» >> введите пароль (обычно: microchip) >> поставьте галку на «Remember Password» >> нажмите «Log on» >> в левом ряду кнопок, нажмите «Power» >> Выберите напряжение питания контроллера >> ВАЖНО: Внизу, в поле «ICSP Options» установите «галку» на «Power Target Circuit from Tool» >> Слева, вверху, нажмите кнопку «Operate».
• Нажмите кнопку «Ok» в окне MPLAB-IPE «CAUTION. «.
• Можете пользоваться программатором.

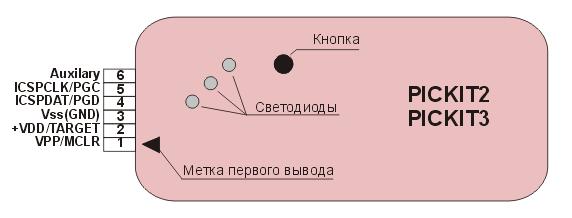

Назначение контактов разъёма ICSP программатора PICKIT3:

Особенности:
• USB Full Speed (скорость 12 Mбит/с для связи с хост-ПК);
• Выполнение в реальном времени;
• Совместим с MPLAB IDE (экземпляр в комплекте);
• Встроенный монитор от КЗ и перенапряжения;
• Обновление ПО с ПК / загрузки из Интернета;
• Полностью закрытый корпус;
• Поддержка низкого напряжения до 2 В (диапазон 2. 6 B);
• Даигностические LED-индикаторы (Питание, Активность, Ошибка);
• Чтение/запись программ и данных памяти микроконтроллера;
• Стирание программной области памяти с проверкой;
• Программирование до 512 КБ флэш-памяти с помощью Programmer-to-Go.
Список поддерживаемых микросхем: (Версия программы MPLAB X IPE v1.90)

Комплект поставки:
• Программатор PICkit 3;
• DVD5-диск с MPLAB и примерами;
• Кабели и переходники:
•• Кабель удлинитель (USB-A <> Mini-USB-B 5 pin.);
Mini-USB-B 5 pin.)» title=»Кабель удлинитель (USB-A <> Mini-USB-B 5 pin.)»/>
•• Кабель ICSP (BLS-1×6 <> BLS-1×6);
BLS-1×6)» title=»Кабель ICSP (BLS-1×6 <> BLS-1×6)»/>
•• Переходник PLS-1x6L (Long) (2 шт.);

• Инструкция по эксплуатации.

Средства отладки

Работа с Pickit2

Назначение контактов разъема.

Типовое подключение программируемого микроконтроллера к программатору. Подсоединяем в следующем порядке:

(Цифры — номера выводов микросхемы/программатора , в скобках — наименование выводов)

Подключение микросхем серии 24LC (I2C) к программатору. Подсоединяем в следующем порядке:

(Цифры — номера выводов микросхемы/программатора , в скобках — наименование выводов)

Подключение микросхем серии 25LC (SPI) к программатору. Подсоединяем в следующем порядке:

(Цифры — номера выводов микросхемы/программатора , в скобках — наименование выводов)

Подключение микросхем серии 93LC (Microwire) к программатору. Подсоединяем в следующем порядке:

(Цифры — номера выводов микросхемы/программатора , в скобках — наименование выводов)

6 (C) — по документации

Подключение микросхем серии HCS (Keelog) к программатору. Подсоединяем в следующем порядке:

(Цифры — номера выводов микросхемы/программатора , в скобках — наименование выводов)

Подключение в режиме UART Tool.

Цифры — номера выводов микросхемы/программатора , в скобках — наименование выводов)

Программатор может работать под управлением собственной программы PicKit2 или среды для разработки Mplab. Под управлением собственной оболочки программатор позволяет Стирать, Записывать, Верифицировать(Проверять) , Устанавливать защиту микроконтроллеры Microchip, а также осуществлять программирование микросхем памяти 24, 25, 93 сериии и ключи Keeloq.

Оболочка программы Pickit2.

В режиме программатора Вы имеете возможность формировать напряжение питания для программируемого контроллера в диапазоне от 2,5В до 5В, с шагом 0,1В. Максимальный ток, который может выдать программатор в данном режиме составляет 100 мА. Если Ваша схема потрбляет больше — используйте внешний блок питания. Для микроконтроллеров с внешним сбросом оболочка программатора позволяет управлять сигналом сброса микроконтроллера. Некоторые микроконтроллеры имеют внутренний RC генератор калибровочная константа для которого хранится в конце флеш памяти данных микроконтроллера. Если по какой-либо причине Вы затерли данную константу, программатор PickKit2 позволит Вам ее восстановить. Для этого в микроконтроллер записывается специальная программа, которая генерит на выходе меандр, что позволяет программатору измеритьи вычислить калибровочную константу, которая затем, может быть снова записана в микроконтроллер.

В режиме UART Tool.

Вы можете использовать PicKit2 как средство отладки последовательного протокола. PicKit2 поддерживает скорость до 38 кбит. В данном режиме программатор не может осуществлять питание отлаживаемого микроконтроллера. Для правильной работы необходимо подать напряжение питания отлаживаемого микроконтроллера на вывод 2 (VDD) программатора.

В режиме Logic Tool.

В данном режиме Вы имеете возможность отслеживать состояние по 3 каналам, а также создавать формировать логические уровни по 4 каналам (режим Logic I/O). Режим Logic Analyzer позволяет отображать формы сигнала в 3 каналах, с возможностью старта записи сигналов по разнообразным условиям (Спад/Нарастание/Уровень).

Список поддерживаемых микросхем:

PIC10F200 PIC10F202 PIC10F204 PIC10F206
PIC10F220 PIC10F222
PIC12F508 PIC12F509 PIC12F510 PIC12F519
PIC16F505 PIC16F506
PIC16F54 PIC16F57 PIC16F59

PIC12F609 PIC12HV609
PIC12F615 PIC12HV615
PIC12F629 PIC12F635# PIC12F675 PIC12F683#
PIC16F610 PIC16HV610 PIC16F616 PIC16HV616
PIC16F627 PIC16F628 PIC16F639
PIC16F627A PIC16F628A PIC16F648A
PIC16F630 PIC16F631 PIC16F636# PIC16F676
PIC16F677 PIC16F684# PIC16F685# PIC16F687#
PIC16F688# PIC16F689# PIC16F690#
PIC16F72+
PIC16F73+ PIC16F74+ PIC16F76+ PIC16F77+
PIC16F716
PIC16F737+ PIC16F747+ PIC16F767+ PIC16F777+
PIC16F785 PIC16HV785
PIC16F84A PIC16F87# PIC16F88#
PIC16F818# PIC16F819#
PIC16F870 PIC16F871 PIC16F872
PIC16F873 PIC16F874 PIC16F876 PIC16F877
PIC16F873A PIC16F874A PIC16F876A PIC16F877A
PIC16F882#
PIC16F883# PIC16F884# PIC16F886# PIC16F887#
PIC16F913# PIC16F914# PIC16F916# PIC16F917#
PIC16F946#

PIC18F242 PIC18F252 PIC18F442 PIC18F452
PIC18F248 PIC18F258 PIC18F448 PIC18F458
PIC18F1220 PIC18F1320 PIC18F2220
PIC18F1230 PIC18F1330
PIC18F2221 PIC18F2320 PIC18F2321 PIC18F2331
PIC18F2410 PIC18F2420 PIC18F2423 PIC18F2431
PIC18F2450 PIC18F2455 PIC18F2458* PIC18F2480
PIC18F2510 PIC18F2515 PIC18F2520 PIC18F2523
PIC18F2525 PIC18F2550 PIC18F2553* PIC18F2580
PIC18F2585
PIC18F2610 PIC18F2620 PIC18F2680 PIC18F2682
PIC18F2685
PIC18F4220 PIC18F4221 PIC18F4320 PIC18F4321
PIC18F4331 PIC18F4410 PIC18F4420 PIC18F4423
PIC18F4431 PIC18F4450 PIC18F4455 PIC18F4458*
PIC18F4480
PIC18F4510 PIC18F4515 PIC18F4520 PIC18F4523
PIC18F4525 PIC18F4550 PIC18F4553* PIC18F4580
PIC18F4585
PIC18F4610 PIC18F4620 PIC18F4680 PIC18F4682
PIC18F4685 PIC18F6310 PIC18F6390 PIC18F6410
PIC18F6490 PIC18F6520 PIC18F6525 PIC18F6527
PIC18F6585 PIC18F6620 PIC18F6621 PIC18F6622
PIC18F6627 PIC18F6628* PIC18F6680 PIC18F6720
PIC18F6722 PIC18F6723*
PIC18F8310 PIC18F8390 PIC18F8410 PIC18F8490
PIC18F8520 PIC18F8525 PIC18F8527 PIC18F8585
PIC18F8620 PIC18F8621 PIC18F8622 PIC18F8627
PIC18F8628*
PIC18F8680 PIC18F8720 PIC18F8722 PIC18F8723*

PIC18F24J10 PIC18F25J10 PIC18F44J10 PIC18F45J10
PIC18LF24J10 PIC18LF25J10 PIC18LF44J10 PIC18LF45J10
PIC18F63J11* PIC18F63J90* PIC18F64J11* PIC18F64J90*
PIC18F65J10 PIC18F65J11 PIC18F65J15 PIC18F65J50*
PIC18F65J90
PIC18F66J10 PIC18F66J11 PIC18F66J15 PIC18F66J16
PIC18F66J50* PIC18F66J55* PIC18F66J60 PIC18F66J65
PIC18F67J10 PIC18F67J11 PIC18F67J50* PIC18F67J60
PIC18F83J11 PIC18F83J90 PIC18F84J11 PIC18F84J90
PIC18F85J10 PIC18F85J11 PIC18F85J15 PIC18F85J50*
PIC18F85J90
PIC18F86J10 PIC18F86J11 PIC18F86J15 PIC18F86J16
PIC18F86J50* PIC18F86J55* PIC18F86J60 PIC18F86J65
PIC18F87J10 PIC18F87J11 PIC18F87J50* PIC18F87J60
PIC18F96J60 PIC18F96J65 PIC18F97J60

PIC24FJ16GA002 PIC24FJ16GA004
PIC24FJ32GA002 PIC24FJ32GA004
PIC24FJ48GA002 PIC24FJ48GA004
PIC24FJ64GA002 PIC24FJ64GA004
PIC24FJ64GA006 PIC24FJ64GA008 PIC24FJ64GA010
PIC24FJ96GA006 PIC24FJ96GA008 PIC24FJ96GA010
PIC24FJ128GA006 PIC24FJ128GA008 PIC24FJ128GA010

PIC24HJ12GP201* PIC24HJ12GP202*
PIC24HJ64GP206 PIC24HJ64GP210 PIC24HJ64GP506
PIC24HJ64GP510
PIC24HJ128GP206 PIC24HJ128GP210 PIC24HJ128GP306
PIC24HJ128GP310 PIC24HJ128GP506 PIC24HJ128GP510
PIC24HJ256GP206 PIC24HJ256GP210 PIC24HJ256GP610

dsPIC33FJ12GP201* dsPIC33FJ12GP202*
dsPIC33FJ64GP206 dsPIC33FJ64GP306 dsPIC33FJ64GP310
dsPIC33FJ64GP706 dsPIC33FJ64GP708 dsPIC33FJ64GP710
dsPIC33FJ128GP206 dsPIC33FJ128GP306 dsPIC33FJ128GP310
dsPIC33FJ128GP706 dsPIC33FJ128GP708 dsPIC33FJ128GP710
dsPIC33FJ256GP506 dsPIC33FJ256GP510 dsPIC33FJ256GP710

dsPIC33FJ12MC201* dsPIC33FJ12MC202*
dsPIC33FJ64MC506 dsPIC33FJ64MC508 dsPIC33FJ64MC510
dsPIC33FJ64MC706 dsPIC33FJ64MC710
dsPIC33FJ128MC506 dsPIC33FJ128MC510 dsPIC33FJ128MC706
dsPIC33FJ128MC708 dsPIC33FJ128MC710
dsPIC33FJ256MC510 dsPIC33FJ256MC710

dsPIC30F2010 dsPIC30F2011 dsPIC30F2012
dsPIC30F3010 dsPIC30F3011 dsPIC30F3012
dsPIC30F3013 dsPIC30F3014
dsPIC30F4011 dsPIC30F4012 dsPIC30F4013
dsPIC30F5011 dsPIC30F5013 dsPIC30F5015
dsPIC30F5016
dsPIC30F6010A dsPIC30F6011A dsPIC30F6012A
dsPIC30F6013A dsPIC30F6014A dsPIC30F6015

HCS200* HCS201* HCS300* HCS301* HCS320*
HCS360* HCS361* HCS362*

24LC00 (AA)(C)* 25LC010A (AA)*
24LC01B (AA)* 25LC020A (AA)*
24LC02B (AA)* 25LC040A (AA)*
24LC04B (AA)* 25LC080A (AA)*
24LC08B (AA)* 25LC080B (AA)*
24LC16B (AA)* 25LC160A (AA)*
24LC32A (AA)* 25LC160B (AA)*
24LC64 (AA)(FC)* 25LC320A (AA)*
24LC128 (AA)(FC)* 25LC128 (AA)*
24LC256 (AA)(FC)* 25LC256 (AA)*
24LC512 (AA)(FC)* 25LC512 (AA)*
24LC1025 (AA)(FC)* 25LC1024 (AA)*

93LC46A/B/C (AA)(C)*
93LC56A/B/C (AA)(C)*
93LC66A/B/C (AA)(C)*
93LC76A/B/C (AA)(C)*
93LC86A/B/C (AA)(C)*

Внутрисхемный программатор отладчик PICkit3.

•

• Производитель: Microchip
• Код товара: pickit_one
• Наличие: Достаточно

• Доступные опции

  PICkit3 — недорогой внутрисхемный программатор-отладчик. С помощью PICKit3 вы сможете без проблем программировать большинство микроконтроллеров Microchip с Flash-памятью, а также EEPROM с интерфейсом I2C и SPI.

  Основные характеристики PICkit3

  • Поддержка семейств 8-битных, 16-битных и 32-битных микроконтроллеров Microchip (PIC10F, PIC12F5xx, PIC16F5xx, PIC12F6xx, PIC16F, PIC18F, PIC24, dsPIC30, dsPIC33, PIC32);
  • Возможность внутрисхемной отладки (в MPLAB IDE);
  • Позволяет программировать микросхемы памяти EEPROM серий 11LCxx, 24LCxx, 25LCxx, 93LCxx;
  • Программирование автономных CAN-контроллеров MCP250xx и ключей Keeloq;
  • Подключение к компьютеру через USB2.0 интерфейс;
  • Возможность питания программируемого/отлаживаемого устройства от программатора с установкой напряжения питания в диапазоне 2,5. 5В с шагом 0,1В (при этом внешний источник питания не требуется);
  • Работает через собственную программную оболочку «PICkit 3 Programmer» и MPLAB IDE.

  Microchip постоянно расширяет список поддерживаемых микроконтроллеров.

  Комплект поставки PICkit3

  1) Программатор/отладчик PICkit3;
  2) 6 штырьковый кабель;
  3) USB-кабель;

  Подключение PICkit2, PICkit3



  Описание выводов на разъеме:
  1 — Vpp/MCLR — Напряжение программирования, сигнал сброса;
  2 — Vdd — Напряжение питания для программируемой схемы;
  3 — Vss — земля;
  4 — ICSPDAT/PGD — линия данных;
  5 — ICSPCLK/PGC — линия тактирования;
  6 — AUX — вспомогательный вывод, обычно не используется.

  Если вы планируете программировать/отлаживать микроконтроллеры внутрисхемно, обратите внимание на подключение линий PGD, PGC и MCLR к PICkit2 (пример подключения выше). Не перегружайте PGD и PGC, а также Vdd (максимально возможный ток, отдаваемый программатором по линии Vdd — 100мА, если потребление схемы больше — потребуется внешний источник питания).
  При разработке печатной платы можно заложить возможность удобного подключения PICkit2 при помощи штыревой вилки типа PLS-6(R).

  Полезные ссылки по PICkit2

  • PICkit 2 Development Programmer/Debugger — вся необходимая информация по PICkit2 (программная оболочка, последние прошивки, документация, схема) на сайте Microchip.
  • PICkit 2 Device Support List — список поддерживаемых микроконтроллеров, EEPROM и CAN-контроллеров.
  • PICkit2.ru — руководство пользователя на русском языке, а также статьи, проекты, разные хитрости.

  Поддержка новых микроконтроллеров

  Поддержка новых микроконтроллеров добавляется путем обновления прошивки программатора через встроенный бутлоадер. Последняя версия прошивки всегда доступна на официальном веб-сайте Microchip. Процесс обновления весьма прост и происходит через USB (кроме того, свежие прошивки интегрируются в новые версии MPLAB IDE, и если вы используете PICkit3 вместе с MPLAB, при обнаружении несоответствия MPLAB сам предложит обновить прошивку PICkit3).

  Поддержка: PIC10F серии:
  , PIC10F200, PIC10F202, PIC10F204, PIC10F206, PIC10F220, PIC10F222

  PIC12F серии:
  PIC12F508, PIC12F509, PIC12F510, PIC12F519, PIC12F609, PIC12HV609, PIC12F615, PIC12FHV615 PIC12F629, PIC12F635, PIC12F675 и pic12f683’s

  PIC16F серии:
  PIC16F505, PIC16F506, PIC16F526, , PIC16F54, PIC16F57, PIC16F59, PIC16F610, PIC16FHV610, PIC16F616, PIC16FHV616 PIC16F627, PIC16F628, PIC16F627A, PIC16F628A, PIC16F648A, PIC16F630, PIC16F631, PIC16F636, PIC16F639, PIC16F676 PIC16F677, PIC16F684, PIC16F685, PIC16F687, PIC16F688, PIC16F689, PIC16F690, PIC16F72, PIC16F73, PIC16F74, PIC16F76, PIC16F77, PIC16F722, PIC16F723, PIC16F724, PIC16F726, PIC16F727, PIC16F716, PIC16F737, PIC16F747, PIC16F767, PIC16F777, PIC16F785, PIC16FHV785, PIC16F84A, PIC16F87, PIC16F88, PIC16F818, PIC16F819, PIC16F870, PIC16F871, PIC16F872, PIC16F873, PIC16F874, PIC16F876, PIC16F877, PIC16F873A, PIC16F874A, PIC16F876A, PIC16F877A, PIC16F882, PIC16F883, PIC16F884, PIC16F886, PIC16F887, PIC16F913, PIC16F914, PIC16F916, PIC16F917, PIC16F946, PIC16F1933, PIC16F1934, PIC16F1936, PIC16F1937, PIC16F1938, PIC16F1939, PIC16LF1933, PIC16F1934, PIC16F1936, PIC16F1937, PIC16LF1938, PIC16LF1939

  PIC18F серии:
  , PIC18F242, PIC18F252, PIC18F442,, PIC18F452 PIC18F248, PIC18F258, PIC18F448, PIC18F458 PIC18F1220, PIC18F1320, PIC18F2220, PIC18F2320 PIC18F1230, PIC18F1330 PIC18F2221, PIC18F2321 PIC18F2331, PIC18F2410, PIC18F2420, PIC18F2431 PIC18F2423 PIC18F2450, PIC18F2455, PIC18F2458, PIC18F2480 PIC18F2510, PIC18F2515, PIC18F2520, PIC18F2523 PIC18F2525 PIC18F2550, PIC18F2553, PIC18F2580, PIC18F2585 PIC18F2610, PIC18F2620, PIC18F2680 PIC18F2682, PIC18F2685 PIC18F4220, PIC18F4221 PIC18F4320, PIC18F4321, PIC18F4331 PIC18F4410, PIC18F4420, PIC18F4423 PIC18F4431, PIC18F4450, PIC18F4455 PIC18F4458, PIC18F4480 PIC18F4510, PIC18F4515, PIC18F4520, PIC18F4523 PIC18F4525 и PIC18F4550, PIC18F4553, PIC18F4580 PIC18F4585 PIC18F4610, PIC18F4620, PIC18F4680 PIC18F4682, PIC18F4685 PIC18F6310, PIC18F6390, PIC18F6393 PIC18F6410, PIC18F6490, PIC18F6493 PIC18F6520, PIC18F6525, PIC18F6527, PIC18F6585 PIC18F6620, PIC18F6621, PIC18F6622, PIC18F6627 PIC18F6628, PIC18F6680 PIC18F6720, PIC18F6722, PIC18F6723 PIC18F8310, PIC18F8390, PIC18F8393 PIC18F8410, PIC18F8490, PIC18F8493 PIC18F8520, PIC18F8525, PIC18F8527, PIC18F8585 PIC18F8621, PIC18F8620, PIC18F8622, PIC18F8627 PIC18F8628, PIC18F8680 , PIC18F8720, PIC18F8722, PIC18F8723

  PIC18F24J10, F25J10, F44J10, F45J10 PIC18LF24J10, LF25J10, LF44J10, LF45J10 PIC18F24J11, F25J11, F44J11, F45J11 PIC18LF24J11, LF25J11, LF44J11, LF45J11 PIC18F26J11, F46J11 PIC18LF26J11, LF46J11 PIC18F24J50, F25J50, F44J50, F45J50 PIC18LF24J50, LF25J50, LF44J50, LF45J50 PIC18F26J50, F46J50 PIC18LF26J50, LF46J50 PIC18F63J11, 63J90, 64J11, 64J90 PIC18F65J10, 65J11, 65J15 PIC18F65J50, 65J90 PIC18F66J10, 66J11, 66J15, 66J16 PIC18F66J50, 66J55, 66J60, 66J65 PIC18F66J90 PIC18F67J10, 67J11, 67J50, 67J60 PIC18F67J90 PIC18F83J11, 83J90, 84J11, 84J90 PIC18F85J10, 85J11, 85J15, 85J50 PIC18F85J90 PIC18F86J10, 86J11, 86J15, 86J16 PIC18F86J50, 86J55, 86J60, 86J65 PIC18F86J90 PIC18F87J10, 87J11, 87J50, 87J60 PIC18F86J90 PIC18F96J60, 96J65 PIC18F97J60
  PIC18F13K22, LF13K22, F14K22, LF14K22 PIC18F13K50, 14K50 PIC18F23K20, 24K20, 25K20, 26K20 PIC18F43K20, 44K20, 45K20, 46K20

  , PIC24 серии:
  PIC24F04KA200, 04KA201 PIC24F08KA101, 08KA102 PIC24F16KA101, 16KA102

  PIC24FJ16GA002, 16GA004 PIC24FJ32GA002, 32GA004 PIC24FJ32GA102, 32GA104 PIC24FJ32GB002, 32GB004 PIC24FJ48GA002, 48GA004 PIC24FJ64GA002, 64GA004 PIC24FJ64GA102, 64GA104 PIC24FJ64GB002, 64GB004 PIC24FJ64GA006, 64GA008, 64GA010 PIC24FJ64GB106, 64GB108, 64GB110 PIC24FJ96GA006, 96GA008, 96GA010 PIC24FJ128GA006, 128GA008, 128GA010 PIC24FJ128GA106, 128GA108, 128GA110 PIC24FJ128GB106, 128GB108, 128GB110 PIC24FJ192GA106, 192GA108, 192GA110 PIC24FJ192GB106, 192GB108, 192GB110 PIC24FJ256GA106, 256GA108, 256GA110 PIC24FJ256GB106, 256GB108, 256GB110

  PIC24HJ12GP201, 12GP202 PIC24HJ16GP304 PIC24HJ32GP202, 32GP204 PIC24HJ32GP302, 32GP304 PIC24HJ64GP202, 64GP204 PIC24HJ64GP206, 64GP210, 64GP506 PIC24HJ64GP502, 64GP504, 64GP510 PIC24HJ128GP202, 128GP204 PIC24HJ128GP206, 128GP210, 128GP306 PIC24HJ128GP310 PIC24HJ128GP502, 128GP504 PIC24HJ128GP506, 128GP510 PIC24HJ256GP206, 256GP210, 256GP610

  , DsPIC30 серии,
  DSPIC30F1010 DsPIC30F2010, 2011, 2012 DsPIC30F2020, 2023 DsPIC30F 3010, 3011, 3012 DsPIC30F3013, 3014 DSPIC30F4011., 4012, 4013 DsPIC30F5011, 5013, 5015, 5016 DsPIC30F6010A, 6011A, 6012A DSPIC30F6013A, 6014A, 6015

  , DsPIC33 серии:
  DsPIC33FJ12GP201, 12GP202 DsPIC33FJ16GP304 DsPIC33FJ32GP202, 32GP204 DsPIC33FJ32GP302, 32GP304 DsPIC33FJ64GP202, 64GP204 DsPIC33FJ64GP206, 64GP306, 64GP310 DsPIC33FJ64GP706, 64GP708, 64GP710 DsPIC33FJ64GP802, 64GP804 DsPIC33FJ128GP202, 128GP204 DsPIC33FJ128GP206, 128GP306, 128GP310 DsPIC33FJ128GP706, 128GP708, 128GP710 DsPIC33FJ128GP802, 128GP804 DsPIC33FJ256GP506, 256GP510, 256GP710
  DsPIC33FJ06GS101, 06GS102, 06GS202 DsPIC33FJ16GS402, 16GS404 DsPIC33FJ16GS502, 16GS504
  DsPIC33FJ12MC201, 12MC202 DsPIC33FJ16MC304 DsPIC33FJ32MC202, 32MC204 DsPIC33FJ32MC302, 32MC304 DsPIC33FJ64MC202, 64MC204 DsPIC33FJ64MC506, 64MC508, 64MC510 DsPIC33FJ64MC706, 64MC710 DsPIC33FJ64MC802, 64MC804 DsPIC33FJ128MC202, 128MC204 DsPIC33FJ128MC506, 128MC510 DsPIC33FJ128MC706, 128MC708, 128MC710 DsPIC33FJ128MC802, 128MC804 DsPIC33FJ256MC510, 256MC710

  PIC32 серии:
  PIC32MX320F032H, 320F064H PIC32MX320F128H, 320F128L PIC32MX340F128H, 340F128L PIC32MX340F256H PIC32MX340F512H PIC32MX360F256L, 360F512L PIC32MX420F032H PIC32MX440F128L, 440F128H PIC32MX440F256H PIC32MX440F512H PIC32MX460F256L, 460F512L

  11 серии EEPROM:
  11LC/AA010 11LC/AA020 11LC/AA040 11LC/AA080 11LC/AA160

  24 серии EEPROM,
  24LC/AA/с00 24LC/AA01B, 02B, 04B, 08B 24LC/AA16B, 32А 24LC/AA/FC64, 128, 256, 512 24LC/AA/FC1025

  25 серии EEPROM,
  25LC/AA010A, 020A, 040A 25LC/AA080A, 080B, 160А, 160B 25LC/AA320A, 640A 25LC/AA128, 256, 512, 1024

  93 серии EEPROM ,
  25LC/AA/C46A, 46Б, 46C 25LC/AA/C56A, 56б, 56C 25LC/AA/C66A, 66b, 66C 25LC/AA/C47A, 76Б, 76C 25LC/AA/C48A, 86B, 86C

  MCP250xx MCP25020, 25025 MCP25050, 25 055

  Инструкции для использования:
  Установка микроконтроллер, 28-контактный, 40-контактный микроконтроллер слева выровнены 28/40 P () Этот флаг линии короткого замыкания колпачка на положение.
  8,14, 18,20-контактный микроконтроллера выровнены слева 8 P/14 P/18 P/20 P флаг линии (B), короткое замыкание крышки на B позиции.
  ICD2 KIT2, KIT3 кристалла голову или 6PIN Блок программирования для подключения программирования операции программирования. ( Примечание: отдельная программа сиденья не может быть запрограммировать чип запрограммированных функций)

  Поддержка программирования следующих микроконтроллеров:
  PIC16/18xx 40Pin серии устройств (за исключением 16F59)
  PIC16/18xx 28PIN серии устройств (за исключением 16f57)
  PIC16/18xx 18pin серии устройств
  Рис 8PIN/14PIN/20PIN семейство устройств (за исключением 10FXX)

  Комплектация:
  1 X PICKit3 эмулятор
  1 x USB кабель
  1 x 6-штырьковый кабель

  Вы можете купить Pickit3 с доставкой по России любым удобным для Вас способом.

  Программатор микропроцессоров PIC — PICKIT 3 + Универсальный адаптер для DIP микросхем ZIF панель









  PICKIT 3 — Новая версия программатора, преемник версии PICKIT 2. Специальный программатор для прошивки и отладки микроконтроллеров PIC а также EEPROM фирмы Microchip.

  EEPROM и микроконтроллеры Pic широко используются в автомобильных блоках управления (ЭБУ) и наличие программатора для микросхем PIC будет необходимым условием для работы любого СТО, специализирующегося на работе с автомобильной электроникой. Также программатор будет необходим для написания и отладки программного обеспечения процессоров PIC.

  Существуют и другие программаторы для работы с микросхемами PIC, например UPA-USB, но учитывая их цену ( около 5 раз выше) PICKIT 3 будет наиболее экономичным и универсальным решением для PIC, более того, он работает с официальными программами PICKIT 3 и является чуть ли не единственным решением для работы с отладочным программным обеспечением PIC Microchio MPLAB.

  MPLAB PICkit 3 предназначен для работы с ПО PICKIT 3, а также может использоваться для выполнения отладки и программирования микроконтроллеров PIC® и dsPIC® Flash Microcontrollers с помощью графического пользовательского интерфейса MPLAB. Интегрированная среда разработки (IDE). MPLAB PICkit 3 подключается к компьютеру с использованием USB 2.0 интерфейса и может быть подключен к целевой микросхеме через разъем Microchip для отладки (RJ-11) (совместимый с MPLAB ICD 2, MPLAB ICD 3 и MPLAB REAL ICE).

  Следует обратить внимание, что к сожалению, на рынке нет программаторов, адекватно работающих с микропроцессорами PIC — т.к. очень много нюансов, более того, только PICKIT могут записывать и считывать биты конфигурации с большинства микросхем.

  Также дополнительно можно приобрести специальные самозажимные переходники с нулевым усилием на пружинных зажимах для работы с различными форм-факторами микроконтроллеров и eeprom от dip8 до dip44 и более. Подобрать переходник можно здесь

  Характеристики PICkit 3:

  • Работа с программным обеспечением MPLAB ICD 2, MPLAB ICD 3 и MPLAB Real Ice
  • USB 2.0 (максимальная скорость 12 Мбит / с интерфейса хост-компьютер)
  • Выполнение отладки в режиме реального времени
  • MPLAB IDE совместимый — ПО можно скачать на официальном сайте
  • Встроенная схема over-voltage/short мониторинга
  • Обновление программного обеспечения с ПК, обновление через интернет
  • Поддержка низкого напряжения до 1,8 В (диапазон напряжения от 1,8 В до 5 В)
  • Диагностические индикаторы (питание, занято, ошибка)
  • Чтение / запись памяти программ и данных микроконтроллера
  • Очистка памяти программы с проверкой
  • Freeze-периферии в точке останова
  • Автономное программирование контроллеров PIC, программами размером до 512K байт режим — Programmer-to-Go

  Программное обеспечение и документацию можно скачать на официальном сайте компании Microchip: PICkit

  Инструкцию (pickit 2) на Русском языке можно скачать по ссылке

  Инструкцию (pickit 3) на Английском языке можно скачать по ссылке

  Скачать ПО можно здесь

  Комплектация:

  • Программатор PICKIT 3
  • Кабель USB
  • Кабель удлинитель 6 pin
  • Универсальный адаптер для микросхем в DIP-корпусах
  • Гарантия 3 месяца

  Семейство Baseline
  —————-
  PIC10F200 PIC10F202 PIC10F204 PIC10F206
  PIC10F220 PIC10F222
  PIC12F508 PIC12F509 PIC12F510 PIC12F519
  PIC16F505 PIC16F506 PIC16F526
  PIC16F54 PIC16F57 PIC16F59

  Семейство Midrange/Standard
  —————-
  PIC12F609 PIC12HV609
  PIC12F615 PIC12HV615
  PIC12F629 PIC12F635# PIC12F675 PIC12F683#
  PIC16F610 PIC16HV610 PIC16F616 PIC16HV616
  PIC16F627 PIC16F628 PIC16F639
  PIC16F627A PIC16F628A PIC16F648A
  PIC16F630 PIC16F631 PIC16F636# PIC16F676
  PIC16F677 PIC16F684# PIC16F685# PIC16F687#
  PIC16F688# PIC16F689# PIC16F690#
  PIC16F72+
  PIC16F73+ PIC16F74+ PIC16F76+ PIC16F77+
  PIC16F716
  PIC16F737+ PIC16F747+ PIC16F767+ PIC16F777+
  PIC16F785 PIC16HV785
  PIC16F84A PIC16F87# PIC16F88#
  PIC16F818# PIC16F819#
  PIC16F870 PIC16F871 PIC16F872
  PIC16F873 PIC16F874 PIC16F876 PIC16F877
  PIC16F873A PIC16F874A PIC16F876A PIC16F877A
  PIC16F882#
  PIC16F883# PIC16F884# PIC16F886# PIC16F887#
  PIC16F913# PIC16F914# PIC16F916# PIC16F917#
  PIC16F946#

  Семейство Midrange/1.8V Min
  —————-
  PIC16F722* PIC16LF722*
  PIC16F723* PIC16LF723* PIC16F724* PIC16LF724*
  PIC16F726* PIC16LF726* PIC16F727* PIC16LF727*

  Семейство PIC18F
  —————
  PIC18F242 PIC18F252 PIC18F442 PIC18F452
  PIC18F248 PIC18F258 PIC18F448 PIC18F458
  PIC18F1220 PIC18F1320 PIC18F2220
  PIC18F1230 PIC18F1330 PIC18F1330-ICD*
  PIC18F2221 PIC18F2320 PIC18F2321 PIC18F2331
  PIC18F2410 PIC18F2420 PIC18F2423 PIC18F2431
  PIC18F2450 PIC18F2455 PIC18F2458 PIC18F2480
  PIC18F2510 PIC18F2515 PIC18F2520 PIC18F2523
  PIC18F2525 PIC18F2550 PIC18F2553 PIC18F2580
  PIC18F2585
  PIC18F2610 PIC18F2620 PIC18F2680 PIC18F2682
  PIC18F2685
  PIC18F4220 PIC18F4221 PIC18F4320 PIC18F4321
  PIC18F4331 PIC18F4410 PIC18F4420 PIC18F4423
  PIC18F4431 PIC18F4450 PIC18F4455 PIC18F4458
  PIC18F4480
  PIC18F4510 PIC18F4515 PIC18F4520 PIC18F4523
  PIC18F4525 PIC18F4550 PIC18F4553 PIC18F4580
  PIC18F4585
  PIC18F4610 PIC18F4620 PIC18F4680 PIC18F4682
  PIC18F4685 PIC18F6310 PIC18F6390 PIC18F6393*
  PIC18F6410 PIC18F6490 PIC18F6493* PIC18F6520
  PIC18F6525 PIC18F6527
  PIC18F6585 PIC18F6620 PIC18F6621 PIC18F6622
  PIC18F6627 PIC18F6628 PIC18F6680 PIC18F6720
  PIC18F6722 PIC18F6723
  PIC18F8310 PIC18F8390 PIC18F8393* PIC18F8410
  PIC18F8490 PIC18F8493*
  PIC18F8520 PIC18F8525 PIC18F8527 PIC18F8585
  PIC18F8620 PIC18F8621 PIC18F8622 PIC18F8627
  PIC18F8628
  PIC18F8680 PIC18F8720 PIC18F8722 PIC18F8723

  Семейство PIC18F_J
  ——————
  PIC18F24J10 PIC18F25J10 PIC18F44J10 PIC18F45J10
  PIC18LF24J10 PIC18LF25J10 PIC18LF44J10 PIC18LF45J10
  PIC18F63J11 PIC18F63J90 PIC18F64J11 PIC18F64J90
  PIC18F65J10 PIC18F65J11 PIC18F65J15 PIC18F65J50
  PIC18F65J90
  PIC18F66J10 PIC18F66J11 PIC18F66J15 PIC18F66J16
  PIC18F66J50 PIC18F66J55 PIC18F66J60 PIC18F66J65
  PIC18F67J10 PIC18F67J11 PIC18F67J50 PIC18F67J60
  PIC18F83J11 PIC18F83J90 PIC18F84J11 PIC18F84J90
  PIC18F85J10 PIC18F85J11 PIC18F85J15 PIC18F85J50
  PIC18F85J90
  PIC18F86J10 PIC18F86J11 PIC18F86J15 PIC18F86J16
  PIC18F86J50 PIC18F86J55 PIC18F86J60 PIC18F86J65
  PIC18F87J10 PIC18F87J11 PIC18F87J50 PIC18F87J60
  PIC18F96J60 PIC18F96J65 PIC18F97J60

  Семейство PIC18F_K
  ——————
  PIC18F13K50* PIC18LF13K50* PIC18F14K50* PIC18LF14K50*
  PIC18F14K50-ICD*
  PIC18F24K20 PIC18F25K20 PIC18F26K20*
  PIC18F44K20 PIC18F45K20 PIC18F46K20*

  Семейство PIC24
  ————-
  PIC24FJ16GA002 PIC24FJ16GA004
  PIC24FJ32GA002 PIC24FJ32GA004
  PIC24FJ48GA002 PIC24FJ48GA004
  PIC24FJ64GA002 PIC24FJ64GA004
  PIC24FJ64GA006 PIC24FJ64GA008 PIC24FJ64GA010
  PIC24FJ96GA006 PIC24FJ96GA008 PIC24FJ96GA010
  PIC24FJ128GA006 PIC24FJ128GA008 PIC24FJ128GA010
  PIC24FJ128GA106* PIC24FJ128GA108* PIC24FJ128GA110*
  PIC24FJ192GA106* PIC24FJ192GA108* PIC24FJ192GA110*
  PIC24FJ256GA106* PIC24FJ256GA108* PIC24FJ256GA110*

  PIC24FJ64GB106* PIC24FJ64GB108* PIC24FJ64GB110*
  PIC24FJ128GB106* PIC24FJ128GB108* PIC24FJ128GB110*
  PIC24FJ192GB106* PIC24FJ192GB108* PIC24FJ192GB110*
  PIC24FJ256GB106* PIC24FJ256GB108* PIC24FJ256GB110*

  PIC24HJ12GP201 PIC24HJ12GP202
  PIC24HJ16GP304*
  PIC24HJ32GP202* PIC24HJ32GP204*
  PIC24HJ64GP206 PIC24HJ64GP210 PIC24HJ64GP506
  PIC24HJ64GP510
  PIC24HJ128GP206 PIC24HJ128GP210 PIC24HJ128GP306
  PIC24HJ128GP310 PIC24HJ128GP506 PIC24HJ128GP510
  PIC24HJ256GP206 PIC24HJ256GP210 PIC24HJ256GP610

  Семейство dsPIC33
  —————
  dsPIC33FJ12GP201 dsPIC33FJ12GP202
  dsPIC33FJ16GP304*
  dsPIC33FJ32GP202* dsPIC33FJ32GP204*
  dsPIC33FJ64GP206 dsPIC33FJ64GP306 dsPIC33FJ64GP310
  dsPIC33FJ64GP706 dsPIC33FJ64GP708 dsPIC33FJ64GP710
  dsPIC33FJ128GP206 dsPIC33FJ128GP306 dsPIC33FJ128GP310
  dsPIC33FJ128GP706 dsPIC33FJ128GP708 dsPIC33FJ128GP710
  dsPIC33FJ256GP506 dsPIC33FJ256GP510 dsPIC33FJ256GP710

  dsPIC33FJ12MC201 dsPIC33FJ12MC202
  dsPIC33FJ16MC304*
  dsPIC33FJ32MC202* dsPIC33FJ32MC204*
  dsPIC33FJ64MC506 dsPIC33FJ64MC508 dsPIC33FJ64MC510
  dsPIC33FJ64MC706 dsPIC33FJ64MC710
  dsPIC33FJ128MC506 dsPIC33FJ128MC510 dsPIC33FJ128MC706
  dsPIC33FJ128MC708 dsPIC33FJ128MC710
  dsPIC33FJ256MC510 dsPIC33FJ256MC710

  Семейство dsPIC30
  —————
  dsPIC30F2010 dsPIC30F2011 dsPIC30F2012
  dsPIC30F3010 dsPIC30F3011 dsPIC30F3012
  dsPIC30F3013 dsPIC30F3014
  dsPIC30F4011 dsPIC30F4012 dsPIC30F4013
  dsPIC30F5011^ dsPIC30F5013^ dsPIC30F5015
  dsPIC30F5016
  dsPIC30F6010A dsPIC30F6011A dsPIC30F6012A
  dsPIC30F6013A dsPIC30F6014A dsPIC30F6015

  ^ — Эти 2 микроконтроллера не поддерживают low VDD программирование.

  Семейство dsPIC30 SMPS
  ———————
  dsPIC30F1010
  dsPIC30F2020 dsPIC30F2023

  Семейство PIC32
  ———————
  PIC32MX320F032H* PIC32MX320F064H* PIC32MX320F128L*
  PIC32MX320F128H*
  PIC32MX340F256H*
  PIC32MX360F256L* PIC32MX360F512L*
  PIC32MX440F128L* PIC32MX440F256H*
  PIC32MX460F256L* PIC32MX460F512L*

  Семейство KEELOQ HCS
  ———————
  HCS200 HCS201 HCS300 HCS301 HCS320
  HCS360 HCS361 HCS362

  MCP250xx CAN Devices
  ———————
  MCP25020* MCP25025*
  MCP25050* MCP25055*

  !!ВАЖНО!! — MCP250xx однократнопрограммируемые!

  Семейство Serial EEPROM
  ———————
  ПРИМЕЧАНИЕ: Другие поддерживаемые значения напряжения указаны в круглых скобках около устройства.
  Выбирайте индекс «LC», чтобы программировать другие возможные значения напряжения.

  24LC00 (AA)(C) 25LC010A (AA)
  24LC01B (AA) 25LC020A (AA)
  24LC02B (AA) 25LC040A (AA)
  24LC04B (AA) 25LC080A (AA)
  24LC08B (AA) 25LC080B (AA)
  24LC16B (AA) 25LC160A (AA)
  24LC32A (AA) 25LC160B (AA)
  24LC64 (AA)(FC) 25LC320A (AA)
  24LC128 (AA)(FC) 25LC640A (AA)*
  24LC256 (AA)(FC) 25LC128 (AA)
  24LC512 (AA)(FC) 25LC256 (AA)
  24LC1025 (AA)(FC) 25LC512 (AA)
  25LC1024 (AA)

  93LC46A/B/C (AA)(-C)
  93LC56A/B/C (AA)(-C)
  93LC66A/B/C (AA)(-C)
  93LC76A/B/C (AA)(-C)
  93LC86A/B/C (AA)(-C)

  Читайте также:  Osram led star classic a60
