Обзор модуля 747D, советы по установке (mp3-плеер, FM-радио)

Модуль 747D (mp3-плеер, FM-радио) — советы по установке и использованию, краткий обзор встраиваемого устройства.

Обзор устройства

Наверное, уже многим радиолюбителям известен китайский сайт Алиекспресс. Многие там отовариваются радиодеталями.

В том числе и я. Как-то «гуляя» по этому сайту, набрел на такое «чудо китайской техники», — встраиваемый МП-3 плеер с FM-приемником модель 747D. Данное устройство представляет собой установочный узел, состоящий из передней панели и печатной платы.

Рис. 1. Фото радио и MP3 модуля 747D.

Сразу вспомнил, как лет 15-20 назад были весьма популярны у радиолюбителей наборы УКВ-приемников на микросхемах К174ХА34 или аналогичных.

Рис. 2. Фото радио и MP3 модуля 747D, немного другая плата.

Такую плату можно было встроить в какой-нибудь очень любимый приемник «Альпинист» или «ВЭФ-Спидола» чтобы научить его принимать УКВ.

Рис. 2. Фото комплекта поставки для радио и MP3 модуля 747D.

Ну, вот это аналогичное устройство, только кроме приема УКВ (FM 88-108 МГц) оно еще и МП-3 плеер содержит. И вот, данное устройство, именуемое 747D, было мною приобретено.

Технические характеристики

Позволяет проигрывать записи с USB-накопителей, или SD/MMC карт.

• Язык меню: Английский;
• Дисплей: 1.5 «;
• Карта памяти: SD (максимум 8Гб);
• Поддержка файловых систем: FAT16, FAT32;
• Поддерживаемые аудио-форматы: MP3/WMA;
• Поддержка битрейтов MP3: 32-320 Кбит/с;
• УКВ тюнер: FM, 85-108 МГц;
• Питание: постоянное напряжение 7 — 12 Вольт;
• Потребляемый ток: 0,8-1А;
• Bluetooth: 3.0 + EDR.

В комплекте поставляется пульт дистанционного управления.

Встраиваемый модуль 747D

Теперь хочу поделиться своими впечатлениями. Есть ЖК-дисплей красного цвета, довольно четкий и яркий, гнезда для USB (можно подключить «флэшку»), для микро SD карты памяти, аудиовход (3,5 мм) для подачи сигнала от внешнего источника (не понял зачем, — оно звук не записывает), а так же четыре кнопки. На рисунке здесь все это показано схематически и мной лично измерено.

Рис. 1. Внешний вид и расположение контактов модуля 747D (mp3-плеер, FM-радио).

Устройство весьма компактное, и для установки куда-либо нужна щель размерами 80×15мм и глубиной 25мм. На передней панели есть два отверстия для крепления. Питание может быть в двух вариантах, при наличии на плате микросхемы 7805 — от любого источника постоянного тока от 7 до 12V, при отсутствии на плате этой микросхемы — строго 5V.

Интересно и то, что в обоих случаях напряжение питания на плате подписано «5V», хотя в первом случае 7-12V, а во втором 5V. Так что нужно внимательно посмотреть на плату — есть ИМС 7805 или нет её, а потом уже выбирать источник питания. Плюс в комплекте идет миниатюрный пульт дистанционного управления на ИК-лучах. Цена всего этого дела на вышеуказанном сайте начинается от 130 руб.

Итак, для подключения есть два разъема, причем, в комплекте идут и кабели с ответными разъемам и проводами длиной 15 см. Красный двухконтактный разъем предназначен для питания, +5V или +7. 12V, в зависимости от наличия ИМС 7805 (мне попался с ней). И четырехконтактный, там стерео аудиовыход и красный провод — антенна.

Сначала решил провести испытания, -подключил к лабораторному блоку питания (9V), а выход — к самодельному стереоуслителю. Антенну подключать не стал, — оставил в качестве антенны этот красный провод длиной 15 см.

Дисплей загорелся каким-то красным иероглифом и цифрой «1», затем появилось «87,6» и зашипело в колонках. Чтобы начать поиск радиостанций нужно нажать кнопку «SCAN». Приемник начинает искать и запоминать последовательно радиостанции присваивая им номера «Р1», «Р2» и так далее.

Сколько всего радиостанций может запомнить не знаю, но нашел все 26, что принимаются в нашем городе. Затем, переходит на первую. Управлять можно с передней панели или с пульта.

На передней панели можно перебирать радиостанции по-кольцу кнопками « + » и « — », короткими нажатиями на них. Длительные нажатия регулируют громкость. С пульта номер радиостанции можно набрать цифровыми кнопками или кнопками ««» и «»». Для регулировки громкости на пульте есть отдельные кнопки.

На пульте есть кнопка «EQ» для управления эквалайзером, но самого эквалайзера похоже что нет, потому что нажатие этой кнопки ни на что не влияет и никак не отображается на дисплее.

Для работы как МП-3 плеер, нужно, во-первых, вставить «флэшку» или микро SD-карту с треками. Я подключил «флэшку» на 32 ГБ. Читает, воспроизводит mp3 файлы. Перебирать треки можно как радиостанции, но сначала нужно нажать кнопку «MODE» и на дисплее сначала появляется «LINE», а потом треки по номерам.

Названия треков не показывает, и папки открывать не умеет, так что все треки должны быть в корневом каталоге без разбивок на папки. «Флэшка» должна быть отформатирована в FAT, не хочет читать в формате NTFS.

Качество звучания вполне приличное. Но есть неполадки с антенной. Чтобы прием был лучше её нужно удлинить (собственного провода 15 см явно недостаточно), но при этом оно начинает принимать помехи от самого себя.

Так что для очень качественного приема блок надо экранировать. Либо нужно антенну отнести в сторону и соеди-снить с платой экранированным кабелем вроде РК-75.

Если взять в качестве антенны комнатную телевизионную телескопическую «рогатку» на метровые диапазоны, расположить её не ближе полуметра от платы и соединить с ней экранированным кабелем — прием будет отличный! Ток потребления при приеме радио около 50 мА при работе с «флэшкой» — около 120 мА.

Рис. 2. Схема экранировки.

Главным недостатком данного устройства является — отсутствие в комплекте какой-либо инструкции, ни на каком языке. Так что приходится действовать методом «научного тыка». Еще на сайте очень «кривое» описание.

Например, там написано, что выходная мощность данного устройства 2×3Вт на 4 Ом. Я было подумал, что там еще и УМЗЧ где-то запрятан, но его не оказалось. Так что первоначальное желание встроить этот модуль в старый репродуктор для радиосети провалилось. Но ничего, можно собрать УНЧ.

И еще один недостаток, — обычно все МП-3 плееры позволяют записывать радиопередачи на «флэшку» или встроенную память. Этот записывать не умеет.

На сайте данное устройство появляется по запросу «радио кит» или «авто радио». В первом случае дается описание что это модуль приемника с МП-3 плеером для технического творчества, во втором, что это МП-3 декодер с FM-приемником для автомобильной аудиосистемы.

Как подключить music speakers к магнитоле

Как-то в Инете увидел ролик о небольшом, но очень полезном девайсе, а именно о bluetooth mp3 fm usb модуле, который превращает старую магнитолу, колонки, музыкальный центр и все прочее в довольно современное мультимедиа устройство.

И я реши попробовать заказать это чудо-нанотехнологий с известного каждому сайта. Плюс цена в 244 рубля, однозначно намекает на обязательность покупки.

У меня в наличии, дома и в гараже присутствует много старой аудио-техники: магнитола, муз. центр из 2000-х годов, различные колонки он компа.

Самым бесполезным был муз. центр, т.к. проигрыватель CD-дисков в нем сломался где-то лет 7 назад, на деках растянулись пасики и кассеты он не играл. Из всех полезных функций в нем функционировало только радио и AUX. Получился приемник с двумя колонками по 70 Вт.

Поэтому решил, что данный модуль буду внедрять в музыкальный центр, в районе выдвижного CD-лотка.

Для этого пришлось немного разобрать центр, вытащить лоток для дисков и врезать туда модуль, места он занимает крайне мало и отлично поместился с фронта лотка:

Далее остается подключить питание на модуль и вывести Audio-out разъемы на вход AUX-центра. Питание модуля осуществляется напряжением от 5 до 12 Вольт. Долго искал на плате центра где бы взять такое напряжение, но все что находилось было в районе 24 вольт, а так как я ни разу не электрик или электронщик (не знаю как правильно), то решил не мучиться, а поставить блок питания от телефона на 5 вольт, подключив его к 220 вольтам блока питания самого центр, а с него уже запитывать модуль bluetooth mp3.

Схема моего подключения выглядит примерно так (как же неудобно рисовать в Paint):

Блок питания от мобилки притянул стяжкой к дну центра, контакты заизолировал и подключил через, разъем папа-мама к блоку питания центра:

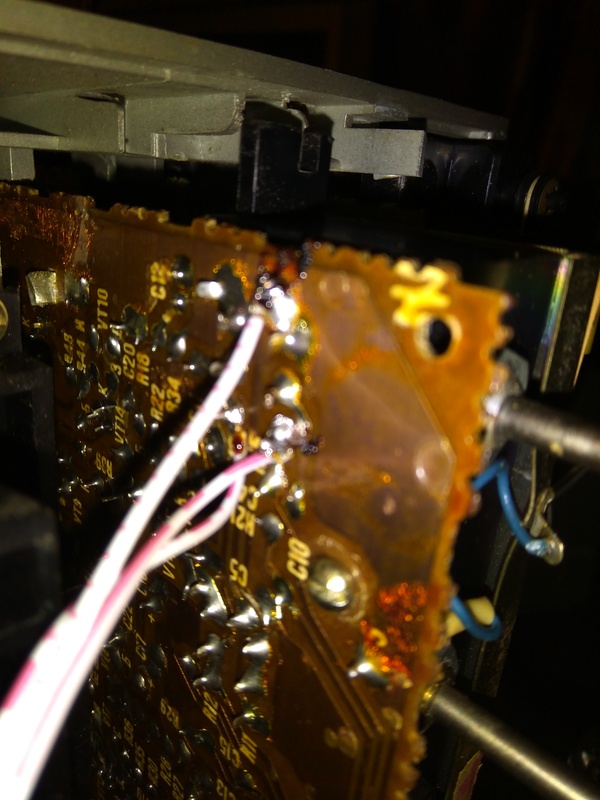

Далее тремя проводками подпоялся к AUX-входу центра, можно было сделать и на тюльпанах, но так ничего не торчит наружу:

Далее все проверяем на работоспособность и собираем в единое целое:

Процесс включения: включаем центр, выбираем крутилкой или пультом от центра AUX вход, пультом от модуля (маленький цветастый) включаем сам модуль. Выбираем кнопкой MODE по кругу: FM, bluetooth, USB или AUX.

Если использование модуля не нужно, то просто выключаем его, и слушаем радио на самом центре.

Впечатления: USB-флешка играет отлично, распознал флешку на 8 и 16 Гб (FAT 32), bluetooth — отлично, телефон подключился сразу же, треки на телефоне можно перематывать как на самом телефоне, так и пультом от модуля. Встроенное FM-радио поймало только станции с мощным сигналом, работает только автопоиск. Встроенный в модуль AUX не использовал, на плате есть еще гнездо под микрофон — не стал разбираться.

В итоге, отличное устройство, чтобы оживить старую аудиотехнику, буду заказывать еще один модуль и монтировать его в отдельном корпусе с блоком питания и аудиовыходами — будет портативное устройство для подключения к другой технике.

Видео для вдохновения:

Хочу поделиться опытом о том, как подарить старенькой автомагнитоле вторую жизнь, укомплектовав ее USB выходом. Для этого подойдет любая магнитола, кассетная или с CD проигрывателем, не важно. Главное, чтобы радио работало нормально, иначе смысл играться…

Конечно, можно пойти в магазин, отстегнуть порядка 50 долларов, или больше, купить новую и не морочить себе голову. Но это же не наш метод!

Итак, берем китайский МР3-плеер, который читает флешки и карты памяти. Вариантов море. Самое главное, чтобы в нем был выход под наушники. Оттуда будем снимать аудио сигнал. Можно использовать автомобильный FM-трансмиттер с отдельным аудио выходом. Его преимущество в том, что вместе с трансмиттером идет пульт дистанционного управления. Разбираем плеер.

Разбираем автомагнитолу и снимаем CD привод или лентопротяжный механизм (у кого что). Конечно при условии, что они не рабочие.

Плюсовой провод питания МР3-плеера через «КРЕНку» паяем к контакту автомагнитолы, на котором после ее включения появляется напряжение (+12 или +9 В).

Не забудьте про преобразователь напряжения с 12 на 5 В. В FM-трансмиттерах преобразователь напряжения встроенный. В МР3-плеерах его может не быть вовсе. По месту разберетесь. В любом случае лучше использовать LM7805 или отечественный аналог КР142ЕН5А.

После того как разобрались с питанием, подключаем звук. Берем экранированный провод (такой обычно идет от головки лентопротяжного механизма) и соединяем аудио выход МР3-плеера с AUX входом автомагнитолы. ЧТО? Нету такого? Тогда немного сложнее. Ищем на плате предварительный усилитель (к нему идет тот самый экранированный провод с головки). Смотрим марку микропроцессора, чтобы найти, где у него выход аудио сигнала (Google вам в помощь). Выпаиваем разделительные электролитические конденсаторы и подаем туда аудиосигнал с плеера.

Теперь монтируем плату МР3-плеера в корпус автомагнитолы. После снятия лентопротяжного механизма (или CD привода) места там предостаточно. Главное не допустить короткого замыкания.

USB выход выводим на переднюю панель, в отверстие, куда вставлялись кассеты или диски.

Кнопки управления плеером выводим к незадействованным клавишам управления лентопротяжным механизмом или CD приводом. Их всего три – «play/stop», «следующий трек» и «предыдущий трек». В случае с кассетной декой напротив штоков кнопок устанавливаем подходящие мини-клавиши.

Собираем магнитолу и слушаем музыку с цифровых носителей. Для этого включаем режим AUX или «ТАРЕ». Треки можно переключать либо кнопками либо с пульта (если использовали FM-трансмиттер).

• Список форумов‹Общие вопросы‹АвтоЗвук
• • forum.skoda-club.ru • Конференция Клуба Любителей Автомобилей «Шкода»
• Изменить размер шрифта
• Версия для печати
• Мобильный вид

• Сувенирка
• Правила
• FAQ
• Регистрация
• Вход

Swing + Bluetooth (5J0051473)

Swing + Bluetooth (5J0051473)

homer_xxl » Ср, 16 янв 2013, 10:41

Добрый день, форумчане.
Возник вопрос следующего плана.
При покупке Skoda Octavia (Ambition+Max >
Изначально интересовался, можно ли подключить к этой магнитоле устройства по MDI или bluetooth — ответили, что нельзя.
Когда начал изучать менюшку bluetooth (стоит отдельный экранчик, как на картинке по ссылке) — там есть управление плеером устройства.
Подключил iPhone — появился выбор, через что воспроизводить музыку, в списке устройств появился автомобильный bluetooth.
Попробовал воспроизвести через него музыку — на айфоне воспроизведение идёт, на дисплее bluetooth так же видно, что вопспроизведение идёт. Но, звук из колонок не идёт, магнитола продолжает играть то, что играло (радио/диск).
Позвонил ОД — ответили, что проблема в том, что swing не умеет воспроизводить, нужно заменить на bolero или другую магнитолу, ещё выше классом.
Я на этот момент забил, но сегодня случайно два раза нажал кнопку MEDIA на магнитоле, появился выбор, откуда играть музыку, но доступен только CD.
Заглянул в инструкцию к магнитоле — там написано, что возможные источники это (цитата): «CD (встроенный CD), CDC (встроенный CD-чейнджер), AUX/MDI (внешний вход) и BT-AUDIO (беспроводная передача файлов MP3 из комплекта для подключения телефона).»

Подскажите, всё же есть возможность в связке Swing + Bluetooth (5J0051473) воспроизводить музыку через bluetooth с телефона или нет?
Планирую завтра поехать к ОД, разобраться, но, хотелось бы заручиться ответами с форума =)

Re: Swing + Bluetooth (5J0051473)

homer_xxl » Вт, 21 май 2013, 11:36

Re: Swing + Bluetooth (5J0051473)

homer_xxl » Вт, 28 май 2013, 15:34

Есть ещё кое-какие новости.
Во-первых, было установлено, что данный комплект есть ни что иное как BURY CC 9060 (http://market.yandex.ru/model.xml?model >Во-вторых, из мануала (http://www.nordiz.ru/manuals/CC%209060%20-%20RU%20-%20Installation%20and%20operating%20manual.pdf) следует, что в данном комплекте на блоке управления имеется разъём AUX-Out (стр., который необходимо подключить к разъёму AUX In на задней части магнитолы. Поскольку на «Свинге» такого разъёма нет (без колхоза не обойтись, нужно резать провода), при установке, видимо, на этот провод забили
Ну и в-третьих, получилось-таки воспроизвести звук через BT.
Идея в том, что по умолчанию звук в колонках воспроизводится только в двух случаях: при входящем звонке воспроизводится мелодия звонка, второй случай — собственно сам телефонный разговор. На магнитоле при этом отображалась надпись «ТЕЛЕФОН».
В настройках («Настройки->Аудио») наткнулся на галочку «Внешний звук».

Галка была снята, и я решил проверить, что это за галка.
Поставил галку, после чего все звуки (например, звук щелчка клавиш при наборе на экранной клавиатуре), начали воспроизводиться на колонках. При этом, естесственно, CD/Радио отключались и на дисплее появлялась надпись «Телефон».
Собственно, музыка так же заиграла через BT.
Но играют только передние колонки и звук моно.

Понятно, что проще всего найти блок управления комплекта громкой связи и прокинуть проводок в AUX-In «Свинга», но сам пока лезть боюсь, всё-таки это не ВАЗ-2106, не хочется что-нибудь запороть)

Для прослушивания подкастов и просмотра фильмов звук нормальный, а музыку можно и на CD записать, тем более что качество звука по A2DP по-любому будет хуже качества CD.

Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 1

All-Audio.pro

Статьи, Схемы, Справочники

Music speakers mp3 fm как подключить

Маленькая, но очень функциональная портативная колонка привлекает внимание наличием множества функций. Характеристики :. Управление плеером и FM :. Комплектация :. Шнур зарядки.

Поиск данных по Вашему запросу:

Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.

Перейти к результатам поиска >>>

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Встраиваемый мп3 блютуз модуль из Китая. Установка и Тесты

Вторая жизнь любимого бумбокса, или Как научить старую технику воспроизводить MP3

Данное руководство содержит полную инструкцию по использованию портативной колонки, в том числе такие вещи, как функциональные возможности, настройки, а также спецификацию продукта. Перед использованием Mini Speaker, пожалуйста, внимательно ознакомьтесь с данным руководством.

Мы искренне надеемся, что наш продукт будет соответствовать всем Вашим требованиям и прослужит Вам долгое время. Выключите устройство и обратитесь к поставщику. Неправильный ремонт может вывести устройство из строя. Загорится красный индикатор заряда.

Не оставляйте устройство portable wireless speaker во включенном состоянии после использования. Воспроизведение музыкальных композиций с внешнегоносителя: micro SD карта. Для воспроизведения установите внешний носитель в устройство. Выбор режима: установите переключатель режимов в положение Mp3. Bluetooth Возможно использовать портативную колонку в качестве громкой связи есть встроенный микрофон или просто для воспроизведения музыкальных композиций по каналу bluetooth.

Выбор режима: установите переключатель режимов в положение Bluetooth. FM радио Прием и воспроизведение радиостанций в диапазоне FM. В качестве антенны используется кабель USB из комплекта. Выбор режима: установите переключатель режимов в положение FM. Выполните сопряжение. В случае если для установления соединения понадобится ввести пароль или PIN код , введите Bluetooth соединение установлено.

Упаковка 4. Инструкция на русском языке. Производитель оставляет за собой право вносить изменения в конструкцию прибора и выходные характеристики. Пользователь обязан: Отправить старое, либо вышедшее из строя и неремонтопригодное оборудование, на утилизацию согласно стандартной практике страны эксплуатации оборудования. Батареи, предназначенные для утилизации, должны храниться так, чтобы предотвратить короткое замыкание их полюсов и разрушение корпуса батарей. Гарантийный срок эксплуатации прибора — 12 месяцев со дня продажи.

В течение гарантийного срока производится безвозмездный ремонт при соблюдении потребителем правил эксплуатации. Без предъявления гарантийного талона, при механических повреждениях и неисправностях, возникших из-за неправильной эксплуатации, гарантийный ремонт не осуществляется. В случае неисправности, при соблюдении всех требований эксплуатации, обмен прибора производится по месту продажи. Выход из строя аккумуляторной батареи в случае глубокого разряда по вине пользователя не является гарантийным.

Руководство пользователя наушниками Xiaomi Mi Sports Bluetooth на русском языке. Поделиться в соцсетях:. При использовании материалов сайта ссылка на www. Cайт носит исключительно информационный характер и ни при каких условиях информационные материалы и цены, размещенные на сайте, не является публичной офертой, определяемой положениями Статьи Гражданского кодекса РФ.

Блоки питания и преобразователи. Перед использованием Portable Bluetooth Speaker K2 внимательно прочтите инструкцию. Время до полной зарядки составит примерно 2 часа. Аккумуляторная батарея разрядится ниже минимального порога заряда и может выйти из строя. Случай не является гарантийным. AUX плеер Воспроизведение аналогового сигнала звука через разъем 3,5 jack. Синий светодиод будет часто мигать. Комплект поставки Mini Speaker 1.

Инструкция на русском языке Производитель оставляет за собой право вносить изменения в конструкцию прибора и выходные характеристики. Устройство не содержит в себе драгоценных металлов и сплавов.

Модуль мп3 747d

By Valery , January 21, in Своими руками. Попался мне на глаза неисправный трёхпрограммный сетевой приёмник Сириус От указанного приёмника мне не пригодилось ничего кроме корпуса, даже силовой трансформатор и динамики. Хотя потом пожалел и об этом, так как с корпусом было очень много работы, лучше бы электрическую коробку купил за 70 рублей. В наше время для того что бы сделать такой или подобный аппарат, не требуется особых знаний. Так как есть готовые модули, на которых можно собрать в общем что угодно, с желаемыми характеристиками.

Достойный встраиваемый МР3 плеер за смешные деньги.

Зарегистрироваться Логин или эл. Войти Запомнить меня. Блог Магазины Китая. Предлагаю вашему вниманию устройства для самоcтоятельного конструирования -встраиваемые MP3 FM модули. Эту штуку можно встроить в бабушкин ламповый радиоприемник, в старую кассетную магнитолу, или просто в шкаф, никаких специальных знаний и навыков для этого не нужно иметь. А если прикупить эти проводки процесс инсталляции становится до безобразия прост. Для этого нужно подвести напряжение 3,7 вольт, это батарейка от сотового, либо элемент , можно непосредственно от сети -зарядка от сотового телефона на 5 вольт. Выходная мощность на нагрузке 4 Ом- 2,5 ватта на канал. Радио имеет неплохую чувствительность, естественно антенна должна быть адекватной длины.

Портативная MP3 колонка Music Z-12

Давно обращал внимание на появившиеся уже несколько лет встраиваемые mp3 модули, позволяющие за смешную цену получить воспроизведение mp3 и радио, а, немного доплатив, получаем ещё и bluetooth. Для испробования mp3 модуля был заказан в популярном китайском магазине вот такой модуль обратная сторона моего немного отличается от фото :. В качестве объекта для внедрения модуля был выбран корпус от популярного в своё время отечественного магнитофона «Беларусь». Забегая вперёд, скажу, что это не самый лучший или худший выбор. Конечно, можно было просто выбросить лентопротяжный механизм, врезать модуль в кассетоприёмник, подключить его ко входу имеющегося темброблока и всё бы заработало, но захотелось сделать интереснее и лучше.

MP3 player встраиваемый с блютусом 3.0 из Китая, а также еще два MP3 плэйера без блютуса.

Может, что то и не доделал, но, наверное, и не буду. Итак — имеем вот такую штуку. Сначала, не внимательно прочитав инструкцию, я думал, что работает по принципу трансмиттера. Но нет, кроме питания к автомагнитоле надо подвести провода и правого и левого канала. Задача такая — сделать линейный вход у штатной магнитолы. А что туда будет подключаться — не важно.

Обзор модуля 747D, советы по установке (mp3-плеер, FM-радио)

Полный размер. Как-то в Инете увидел ролик о небольшом, но очень полезном девайсе, а именно о bluetooth mp3 fm usb модуле, который превращает старую магнитолу, колонки, музыкальный центр и все прочее в довольно современное мультимедиа устройство. И я реши попробовать заказать это чудо-нанотехнологий с известного каждому сайта. Плюс цена в рубля, однозначно намекает на обязательность покупки. У меня в наличии, дома и в гараже присутствует много старой аудио-техники: магнитола, муз. Самым бесполезным был муз.

Изготовление мультимедиа центра.

Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых постах. Было бы не плохо несколько ссылок на описываемые элементы.

Products Sound. Computer Accessories. Power Solutions. Support FAQ. Press Room Awards.

Встраиваемый MP3 FM модуль? MP3 в кассетную автомагнитолу? Здесь можно немножко помяукать :. Звуковые генераторы, фильтры и другие аналоговые устройства кроме радиотехники и УНЧ. MP3 в кассетную автомагнитол.

Вот такая портативная колонка Music Angel была приобретена в подарок ребёнку для прослушивания музыки и сказок. За такую стоимость данная вещь оказалось лишь репликой оригинальных колонок Music Angel. Одной полной зарядки хватает на часа в зависимости от громкости. В основном музыку и аудиосказки слушаем с microSD карты, так как она хорошо прячется в корпус колонки и не выступает за её пределы.

Годный MusicBox c Bluetooth MP3 FM своими руками

Bluetooth MP3 Decoding Board Module w/ SD Card Slot / USB 2.0 Port / FM / Remote

— Color: Black + white
— Display Mode: Single cycle and repeat all switch, it is repeat all as opening
— Menu Language: English
— Display Size: 1.5″
— Memory Card Type: SD
— Max Extended Capacity: 8GB
— Audio Formats: MP3 / WMA
— Tuner Bands: FM
— FM Frequency: 85

108MHz
— Other Connections: 1 x USB 2.0 / 1 x SD card slot
— Power Supply: 12V
— Voltage: 7

12V
— The interval between installation hold: 90mm
— Supports external signal switch directly
— Supports Bluetooth 3.0 EDR
— Supports USB / SD card / Bluetooth / FM / Line auto switch
— Built-in MP3 / WMA song decoding chip
— Supports play from USB / SD card / MMC card
— Supports USB / SD card switch PREV / next / fast forward / fast reverse / volume adjustment / play / pause / single cycle / mute / shut off / direct Selection song
— Supports Bluetooth PREV / next / fast forward / fast reverse / volume adjustment / play / pause / single cycle / mute / shut off
— Supports FAT 16 / FAT 32; Supports MP1 layer / MP2 Layer / MP3 Layer
— Supports 32

320Kbps MP3
— Supports power cut memory function: Remember the song and the volume before power cut
— Working voltage: 12V; Current: 800mA

1A
— Including panel + decoder + remote control + 2-pin plug wire with reverse voltage protection + 3-pin audio plug wire
— Packing List:
— 1 x MP3 decoding board
— 1 x Remote control

В комплекте проводульки aux in|out и для подключения питания, типовой ИК пультик.

В процессе проверки и предварительного просмотра обзоров выяснилось, что болячкой этих модулей является цифровой шум при работе блутус, что обычно решалось разделением земли, убиралось нулевое сопротивление (перемычка), но я полагал, что будет лучше сделать раздельное питание МП3 модуля и усилителя, и практика показала, что это верное решение. Усилитель купил класса Д на основе микросхемы PAM8610.

Таких на Али завались по 100р штука. Про него говорить особо нечего, просто нормально работает, совсем не греется даже на максимальной громкости, звук меня устраивает, мощности хватает. Но если вы аудиофил и любите именно чистый качественный звук без искажений, то, вероятно, этот усилитель вас не устроит.
Усилитель и МП3 модуль рассчитаны на питание 12В, но поскольку я решил сделать раздельное питание, сам модуль после простой доработки способен работать от 5В и у меня в достатке ненужных 5В зарядников от старых сотовых, то использовал для усилителя блок питания 12В 1.5А, а для МП3 модуля 5В БП.

Чтобы упростить установку и не плодить проводов спаял оба блока питания вместе жестким толстым проводом в местах подвода 220В, на фото можно увидеть, получился единый блок питания на два напряжения.

В МП3 модуле после разъема питания идет стабилизатор 7805 на 5В, закоротил его входную и выходную ножку и подключил 5В на штатный разъем. Также убрал два синих светодиода с платы, которые видимо должны были подсвечивать прозрачный периметр лицевой стороны, но делали это неравномерно. После чего осталось подключить звуковые провода от модуля к усилителю и к динамикам и сделать проверочное включение. К этому времени электролобзиком уже пропилил на лицевой стороне отверстие для установки МП3 модуля.

Опытные любители музыки могут возразить свой протест, высокочастотный динамик один, а как-же стерео-звук? Ну да, пищалка одна и два канала она не озвучит, но что делать, пришлось подключить пищалку к правому каналу. Конечно при желании и наличии двух пищалок можно и впилить обе, но послушал и недостатка в высоких частотах не нашел, меня такая ситуация устроила.
Закрепил блок питания и усилитель внутри корпуса на саморезы через пластиковые шайбы и проставки внутри корпуса.

Просверлил отверстие в тыльной стороне под провод питания 220В, сделал его внутри узлом, чтоб не выдернуть. Подключил и установил модуль, уложил провода, в том числе провод антенны, благо размеры корпуса акустики (46х12х14 см) позволяют оставить антенну внутри, а сам модуль ловит радио достаточно хорошо. Также подобрал максимальную громкость регулятором на усилителе.

Прикрутил динамик и собственно с внутренностями на этом закончил.
Остался фасад, т.е. сеточка, она закрывала МП3 модуль и необходимо сделать вырез под него. Частично отклеил сетку по периметру внутренней стороны и выпилил необходимый участок, и его-же использовал чтобы сформировать ребро ниже модуля немного изменив размеры. Вклеил ребро и натянул сеточку.


Ну а далее приятные мелочи, дочка вырезала круглые ножки из старого коврика для мышки, которые были приклеены на двухсторонний скотч. Ножки не скользят и не твердые, хорошо получились.

На середине тыльной стороны осталось большое отверстие от разъема для подключения акустических проводов, закрыл пластиковой заглушкой.

На этом изготовление завершилось, и колонка была установлена уже на постоянное место для дальнейшей эксплуатации.

Что еще можно было-бы сделать?
Можно было сделать на тыль
ной стороне выключатель питания. Также не сложно сделать отключение блока питания усилителя через реле по команде «Выключение» с пульта, когда модуль уходит в режим standby. Может быть, когда будет время, сделаю и это.

Осталось подвести итоги.

Поставленная цель выполнена и ожидания оправдались. Пылившая акустика ожила, стала приносить очевидную пользу, и на самом деле радует не только взгляд, но и слух. Мощности для спальни более чем достаточно, качество звука устраивает, играет с разных источников. Я и мои домашние довольны — это самое главное.

Благодарю за то, что дочитали обзор, желаю всем удачи!
И с праздником — старым новым годом!

Китайский mp3/bluetooth модуль vs Вега 335.

Захотелось мне музыку с флешки слушать не только на компе и в машине, а ещё где-нибудь. Дома и на даче, например. Денег много тратить я не люблю. Имелось несколько кандидатур из числа престарелых мафонов, но выбор пал на Вегу 335, поскольку кассеты и радио КВ/УКВ/СВ и т.д. неактуальны давно, а колонки мощные, да ещё и отстегиваются.

В Чайной стране аж за 252 рубля с копьем заказал девайс.

Получил посылочку и полез к Веге в потроха. С мультиметром. Поскольку этой штуке для питания нужно от 5 до 12 вольт, стал искать что-то похожее. Нашёл 9 вольт на выходе из блока питания и возрадовался. Подпаялся, подключил — экранчик радостно зажегся.

Дальше надо ж искать, куда аудио сигнал выводить. Я гуманитарий, примерно знаю, что на усилитель. Три дня с перекурами ушло на эксперименты: к выводам магнитофонной головки прицепил — звук отвратный. Тыкался в вывод радио — вообще ужас. В итоге припаялся к найденным «методом святого тыка» контактам резистора громкости. Звук понравился. Адекватные люди, конечно, скажут, мол, а что тебе, дураку, мешало схему скачать? Так я им, умным, отвечу, что ничего не мешало. Я бы в ней все равно ни хрена бы не понял.

Сам модуль решил разместить на крышке кассетоприёмника, там пластик прозрачный разбит был. Снял его на фиг, долго искал, чем заменить. На глаза попалась заглушка от старого системника. По ширине идеально легла, по длине отпилить пришлось малость.

В отзывах на китайском сайте написано, куда паять антенну для радио. Попробовал — фонит ужасно. Просто рядом положить — все работает. Потому паять не стал, тупо приклеил рядом. Заглушку от системника просверлил и пропилил, приклеил к крышке кассетоприемника.

Собрал, включил — работает. Синезуб фонит немного в состоянии покоя, при воспроизведении музыки этого не слышно. Радио играет, флешку читает. Карту памяти не тыкал пока, да у меня и нет свободной. В общем, валявшийся лет 15 уже без дела мафон, обрёл новую жизнь.

Делал все это впервые, основываясь на том, что раз другие делают, то и я смогу. По-моему, неплохо получилось.

Смысл поста: это может каждый))

Крутейшая магнитола в своё время была .

помню в далеком 2002 году на такой слушал продиджи, и играл в сегу

молодец, хорошую штуку сбацал.

Помню, как мой двоюродный брат, чтоб деньги на колонки для компутера не тратить, запилил себе из Романтика модифицированного. Шестьсот какая-то модель, не помню. Знаю только, что у меня самого такой был. А может, это мой и есть. Просто исчез в одно время.

Проблема и была, вроде бы в том, что Random-то есть. И порядок воспроизведения случайный. Но каждый раз при включении начинает с одного и того же трека, и играет в том же порядке. Так что, если на флешке много музыки, и хочется послушать что-то новое, надо проматывать вперед вручную. Если у Вас не так, хорошо. Может, и ссылкой поделитесь тогда, если не лень.

Ясно, спасибо. Китайцы не меняются 🙂

Это достаточно сложно реализовать программно, микроконтроллер читает флешку не так как вы привыкли видеть на экране монитора. Он может отсортировать всю музыку в едином алфавитном порядке. Он может отсортировать в алфавитном порядке по исполнителям (что чаще всего и стараются делать), он может отсортировать список воспроизведения по каталогам.

Поэтому если у вас список идёт как попало, посмотрите кто у вас прописан в роли исполнителя. Если там идут всякие DJ GASSS и WASYA DJ. То с таким будут проблемы.

Телефункен? Звучит как оскорбление.

Почитал историю компании, Удивлен, раньше даже не слышал про них. Интересно качество техники во всех пониманиях. Понимаю, что сейчас это «Б»-бренд, судя по ценам, отзывам на маркете итп, не верю)

Сейчас то не не «Б»- бренд, а «полная Ж»-бренд, и от бывших хозяев там только название

Ну вот, я уж присмотрел телек дешманский)))

кстать, тоже взял дедушке с бабушкой в сад такой. чуть больше десятки отдал. Старики довольны)

как раз таки очень даже слышно. в 80е года в СССР техника телефункен была прям легендой, у многих были ( ну у того, кто мог достать, конечно)

Хотя фирма типа немецкая

чет дешево, а аккум там есть?

Красавчик! Если руки золотые то не важно откуда они растут.

Точно такую же приблуду ставил на старенькие колонки с сабом Microlab. Тоже нихрена не понимаю в схемах, но паять умею и даже xbox 360 фрибутил. Многие пишут, что если схема питается от того же БП, что и колонки, то будет фон. Я особо не парился, т.к. есть у меня старый блок питания, который благополучно бы вставлен в корпус саба, и туда же вкручена плата. Все шуршит и работает. Но есть проблема с самими колонками. Без подключения куда либо появляется фон. Как только включаешь в телик, плеер или любой другой источник сигнала, то фон пропадает. Думаю надо перепаять конденсаторы, куда еще копать хз. И кстати, да может сделать любой, при минимальных знаниях в схемотехнике.

В модуле нужно соединить общий с минусом питания, фон пропадает. У самого точно такая штука воткнута прямо в системник, в отсек для флопа почти идеально садится.

Не, у меня фон даже без приблуды есть. Дело в самих колонках.

кто может подсказать, к этому припаять флешкочитатель возможно

а то пылиться уже 10 лет, mp3 не шарит, входов нет никаких, а в схемах не особо рублю, куда что припаять

имхо-такую красоту уродовать не стоит, у него есть вход aux, насколько помню, проще модуль засунуть в коробочку мыльницы, старый блок питания от телефонной зарядки + кабель 2 rca, вся это аккуратно сделать и пусть лежит рядом. просто очень мечтал о таком панасе, просто очень сильно хотел такой аппарат, нравился он ) сорри, из коробки аукса -нет, но нашёл тему как сделать http://forum.cxem.net/index.php?/topic/119389-%D0%BC%D0%B0%D0%B3%D0%BD%D0%B8%D1%82%D0%BE%D1%84%D0%BE%D0%BD-panasonic-rx-es20/

Можно хоть к ламповому приемнику, привезенному дедушкой из поверженного Берлина)) Погуглите, на тытрубе есть видео, где как раз в такую «змеиную голову» MP3 модуль ставят на место сидюка.

Всем привет! Народ. может кто знает, фигня такая с подобными модулями, пытаюсь подключить через аукс в машине- низких частот вообще нет, а когда их же (у меня 2 разных) подключаю к комп. акустике, то всё норм. при подключении к тому же ауксу телефона-звук тоже норм.

Как победить недуг?

Пардон, редко здесь бываю. Нет, сейчас возможности нет замерить . Мафон остался жить на даче. Только весной/летом туда поеду.

@scshecoldier , а не осталось ли у вас фото, конкретно к каким контактам паять на резистор громкости? у меня в такой магнитоле резистор громкости умер как раз. Он не будет задействован в работе китайской приблуды, если его вообще выпаять?

Очень хочу воскресить магнитолу, подскажите куда паять выводы аудио. Именно какие контакты ) у резистора 8 ног и отверстий в текстолите 8.

просто пальцем опасно тыкать, я через старый советский кондёр делал ) и кстати, в основном всё цепляется перед регулятором громкости, в модуле уже стоит предварительный усилитель, довольно неплохой.

Хех.. а мне как-то подогнали за сущий бесценок (что-то около 10 баксов + чекушка самогона) крутотейший мафон от сони — две жЫрные деревянные колонки, CD-чейнджер на 3 диска, кассеты умел читать, вход под караоке.. в общем, полный фарш. Две беды тока в нем — сгорел БП и что-то сломалось в схеме самого уся, да так коварно, что толком не работал ни декодер с чейнджера, ни усь. Кассеты с горем пополам читал, но очень уж тихо.

Чукча, конечно, электронщик со стажем, однако искать схему на мастодонта начала нулевых годов было лень, потому был сделан ход конем — из мафона выкинут родной БП, на его место засунут старый АТ блочок от системника девяностолохматого года выпуска, а в боковую панель аккуратно врезана недорогая автомагнитола. Подпаялся куда надо и чем надо, в итоге получил следующий комбайн — четыре канала по 40Вт (родной мощности судя по трансу было не меньше чем 2х50вт, ибо весила эта хрень килограмма два с половиной-три), штатный эквалайзер от мафона + режим караоке и чтение кассет, а так же чтение болванок СД, флешек и СД-карт от магнитолы и на ней же баланс левоправо и передзад. Потом на барахолке нашел еще две такие же колоночки за 10 баксов с пересылкой, подключил — стало вообще шикарно.

итоговая сумма с учетом кой-каких расходников составила где-то 35 у.е., что за такую качественную систему вообще ерунда по сути.

Ныне сей монстр передан на благо родной школы и помогает с озвучиванием утренников и всякой прочей показухи, любят его за неприхотливость форматов, два подключаемых микрофона и реально хороший звук на высокой громкости (зал с потолками 3.5 и площадью где-то 110-120 квадратов он озвучивает влегкую)
