Gsm сигнализация для дома своими руками

Мобильная сигнализация своими руками из сотового телефона

• Самоделкин
• 9 мая 2015
• Самоделки для радиолюбителейСамодельные охранные системытелефон — планшет

Сегодня Вы узнаете как сделать самодельную gsm сигнализацию из сотового телефона. Такая охранная система может стоять на страже Вашей дачи, гаража или автомобиля.

Эта статья планировалась уже давно, она является «мобильной GSM надстройкой» к простой охранной сигнализации на 2-х микросхемах. Прочитав статью до конца, Вы узнаете, как сделать из любой имеющейся у сигнализации- сотовую сигнализацию, но об этом чуть позже..

Данная надстройка реализует функцию оповещения на сотовый телефон и позволяет хозяину владеть ситуацией о «целостности» охраняемого объекта в любой точке мира при помощи мобильной связи. Такая сигнализация является самым дешевым вариантом и требует из инвестиций только старенький сотовый телефон, аккумулятор + немного деталей, припоя и свободного времени.

Материалы и инструменты необходимые для изготовления GSM сигнализации:

• сотовый телефон Nokia 1100 (или любой другой мобильник в имеющий функцию быстрого вызова которая !Внимание! реализуется едино кратно нажатой и удерживаемой в таком положении кнопкой ).
• гарнитура (наушник с микрофоном) применяется для аудио контроля помещения
• паяльник
• припой
• провод

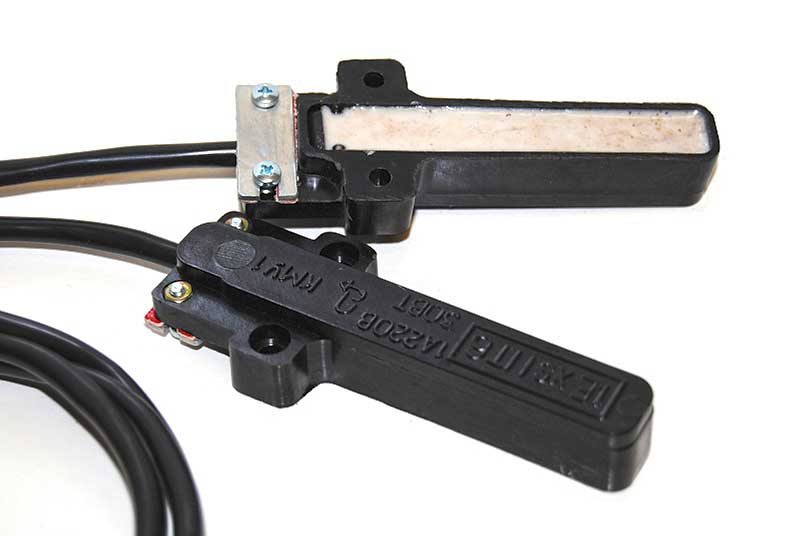

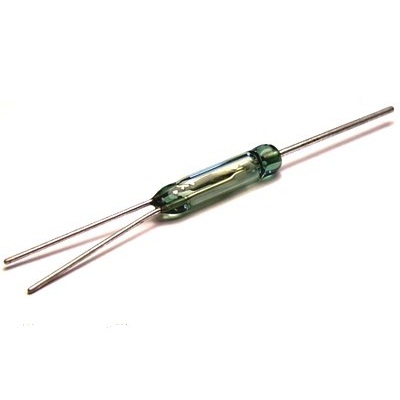

• геркон (или кнопочный датчик открытия двери)
• кислотно-гелевый аккумулятор 12 Вольт (чем больше емкость, тем дольше «автономность» на случай отключения сети 220V)
• зарядное устройство для аккумулятора

Принцип работы самодельной мобильной сигнализации на базе сотового

Принцип работы самодельной GSM сигнализации прост: при нарушении периметра охраны, либо «сработке» какого-нибудь из датчиков, происходит замыкание контакта одной из цифр на мобильном телефоне, для которой, при помощи меню телефона, предварительно назначена функция быстрого набора номера телефона хозяина охраняемого объекта.

В моем случае в качестве сотового телефона выступает Nokia 1100, это старый и очень надежный аппарат! Сейчас я на фото покажу, как можно заставить его звонить хозяину в случае ЧП. Итак, поехали!

1. Определяемся с цифрой которая будет использоваться для быстрого набора номера. Настраиваем быстрый дозвон через меню телефона, проверяем работоспособность дозвона при удержании назначенной клавиши, если быстрый набор отрабатывается переходим к пункту №2.
2. Разбираем телефон, снимаем корпус, снимаем металлическую часть с дисплеем и видим перед собой плату с наклеенной поверх нее белой пленкой. Именно она нас и интересует!

3. Аккуратно скальпелем или канцелярским ножом делаем 2 неглубоких надреза под нужной нам цифрой быстрого набора. Поднимаем с платы пленку, на ней, со внутренней стороны, находится металлическая мембрана, которая при нажатии прогибается внутрь и замыкает 2 контакта «землю» и пятачок посередине.

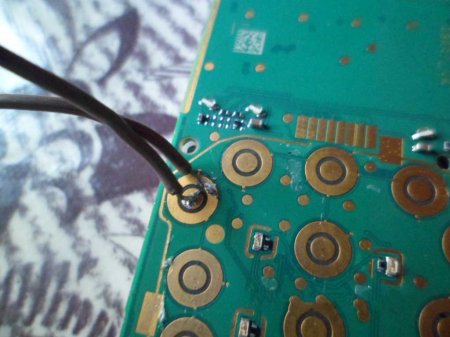

4. Припаиваем провод к «пятачку» и второй провод «земле» (на фото второй провод не показан только площадка залужена). Желательно использовать для этого 2 жилки из шлейфа (2 параллельно расположенных провода, что-бы собирать меньше наводок от gsm передатчика и снизить вероятность ложных сработок).

5. Далее нам необходимо заклеить металлическую мембрану, для избежания случайных замыканий (на фото прямоугольник из пвх изоленты). Я не предлагаю удалять мембрану полностью, лучше оставить возможность при необходимости вернуть телефон к прежнему виду и функционалу за 3 минуты.


Итак, мы подготовили сотовый к работе с сигнализацией осталось решит вопрос «чем замыкать эти 2 провода в случае чп»

Сейчас мы рассмотрим как сделать мобильную сигнализацию на базе сотового телефона и «простой самодельной сигнализации на 2-х микросхемах»

Полностью копировать статью о простой сигнализации на 2-х микросхемах К561ЛА7 и К561ЛН2 я не буду (ее надо отдельно прочесть и комментарии к ней), а приведу схему и опишу вкратце ее возможности:

• Независимая настройка задержки постановки на охрану. То есть времени, в течении которого сигнализация не реагирует на датчики и дает хозяину выйти за пределы периметра охраны.
• Независимая настройка задержки на включение сигнала «тревога». То есть времени, в течении которого сигнализация не реагирует на датчики и дает хозяину войти в помещение и нажать «секретную» кнопку для отключения сигнализации.
• Возможность масштабирования системы путем добавления различных датчиков (движения, объема и т.д.) при небольших доработках схемы.

Принципиальная схема сигнализации на 2-х микросхемах

Сразу оговорюсь, что на схеме вместо элемента «сирена» подключено реле с несколькими группами контактов и управлением от 12 Вольт (описание реле по ссылке РЭС54 012-01 ). С помощью данного реле подключается сама сирена + имеется возможность организовать «нормально замкнутый» или «нормально разомкнутый» контакт для прочих нужд, в частности для коммутации с gsm оповещением. Можно так же попробовать придумать схему которая будет осуществлять не постоянное нажатие, а кратковременное, например 3 секунды, но до этого руки так и не дошли 🙂

На фото сигнализация смонтированная в корпусе вышедшего из строя импульсного блока питания от ноутбука.

Способы подключения сотового телефона к сигнализации:

Вариант: подключение к телефону при помощи реле (с нормально разомкнутыми контактами).

При таком подключении обмотка реле подключается к выходу сигнализации ( при сработке на обмотку подается напряжение и управляемые контакты замыкаются, тем самым имитируя нажатие на кнопку мобильного телефона.

Вариант: подключение при помощи биполярного транзистора.

В данном случае биполярный n-p-n транзистор припаивается непосредственно к контактам клавиатуры (эмиттер к «-» общему проводу) коллектор к центральному контакту кнопки. Управление «нажатием» клавиши производится путем подачи напряжения через токоограничивающий резистор на базу транзистора. Во избежание ложных сработок, важно разместить токоограничивающий резистор непосредственно у вывода базы транзистора. В данном случае телефон начнет дозвон в момент подачи напряжения на базу транзистора.

Вариант подключения телефона к сигнализации: при помощи оптопары.

Чем лучше этот способ? Тем, что позволяет сделать гальванически развязанную схему. Принципиально, он не отличается от способа с биполярным транзистором, исключение лишь в том, что транзистор оптопары открывается путем «включения» светодиода оптопары который насыщает базу «встроенного» n-p-n транзистора. Получается, что обе части оптопары, не имеют общих контактов, что позволяет делать охранные системы с разными источниками питания без общих проводов то есть, без гальванической связи.

Описанные выше способы наладить взаимодействие охранной сигнализации и сотового телефона справедливы для любой сигнализации. Таким образом, Вы можете «прикрутить» GSM оповещение к любой имеющейся у Вас сигнализации (например к штатной автомобильной сигнализации). От нее требуется лишь одно: замкнуть контакты реле, либо подать 12 Вольт во время «сработки» (например можно взять 12 Вольт с клемм автомобильной сирены только тогда надо будет настроить «тихий режим» что-бы при постановке-снятии с охраны сигналка не «крякала» исходя из того, какой у Вас вариант, — выбирайте подходящую схему.

Как организовать бесперебойное питание GSM сигнализации.

Со способами взаимодействия сигнализации с мобильником мы разобрались, осталось решить еще один вопрос- обеспечить питание телефона в бесперебойном режиме 24*7 здесь возможны несколько вариантов:

Использовать штатный аккумулятор мобильного телефона и организовать его зарядку штатным зарядным устройством.

Как по мне данный способ самый простой, но есть одно но! В таком случае аккумулятор будет находиться в режиме 100% заряда, что не совсем полезно для литиевого аккумулятора и постепенно приводит к его разрушению (сколько проживет аккумулятор в таком режиме сказать точно не могу).

Использовать штатный аккумулятор, но для питания телефона и зарядки аккумулятора использовать источник питания с фиксированным напряжением 3.9-4.0 Вольт

Вам понадобится источник питания способный обеспечить с 3,9-4,0 Вольт с допустимым током нагрузки 700-1000мА. подключенный непосредственно к клеммам питания (клеммам подключения штатного аккумулятора) телефона совместно с аккумулятором. Целью такого решения является организовать заряд штатного аккумулятора не до 100% объема а скажем так до 70%. Аккумулятор в данном Варианте является буферной емкостью которая используется в случае если отключится основной источник питания. Если вы делаете охранную систему для автомобиля, то сделать такое зарядное устройство с выходным напряжением 3.9 Вольт не составит труда достаточно переделать (заменой одного резистора обратной связи) любую автомобильную зарядку для мобильного сделанную на микросхеме mc34063. Из всех автомобильных зарядок которые мне доводилось разбирать в 95% случаев внутри стояла схема на mc34063. Это самый дешевый импульсный преобразователь напряжения который китайцы ставят куда не лень. Возможно скоро напишу статью о преобразователях на этой микросхеме..

Отказаться от штатного аккумулятора мобильного телефона.

Данный способ подходит в том случае если ваша охранная система имеет свой аккумулятор например 12 вольтовый кислотно-гелевый на 12 Ампер/часов (который в свою очередь находится в режиме Standby use то есть постоянно заряжается пониженного напряжения 13.6-13,8 Вольт например при помощи такого самодельного зарядного устройства). В таком случае, нам необходим вышеописанный преобразователь на 3.9-4.0 Вольта. либо, стабилизатор на LM317, либо обычный параметрический стабилизатор на полутора амперной КРЕН-ке с «подогнанным» напряжением например 3.3 В+ диод, либо TL431 + транзистор.. ( Важно! перед подключением преобразователя к мобильному телефону обязательно проверьте выходное напряжение, оно должно-быть в пределах 3.9-4.0 Вольт . Обратите внимание, что в момент регистрации «на соте» передатчик работает по-полной и телефон потребляет большой ток, что-бы исключить самопроизвольное отключение телефона провода между выходом преобразователя (стабилизатора) должны быть минимальной длины и достаточного сечения (толщины). В идеале, преобразователь монтируется в отсек аккумулятора (вместо него). Еще один важный момент с которым Вы можете столкнуться: почему не включается телефон от блока питания? Все дело в том, что в аккумуляторе, как правило, 3 вывода и нам нужно «сымитировать» наличие этого аккумулятора в телефоне. В моем случае между минусовой клеммой и средней впаян smd резистор на 47 кОм

В будущем, я планирую написать ряд статей на тему охранных систем: как сделать охранный комплекс из видео регистратора с интернет оповещением и статью о разновидностях датчиков для охранных и противопожарных систем, которые помогут сделать защиту Ваших квартир, гаражей, дач более полной и надежной.

Желаю Вам успехов в создании сигнализации, а так же сохранности Вашему имуществу!

Есть еще что почитать на тему сигнализаций:

Охранная сигнализация для дачи своими руками

Оставленная без присмотра на зиму дача легкая добыча для желающих поживиться чужим «добром». При этом процент раскрываемости таких преступлений очень низок. Давайте рассмотрим основные варианты защиты своего имущества:

• установить надежные замки на двери;
• установить на окна решетки;
• завести сторожевую собаку;
• установить устройства имитации присутствия;
• установить сигнализацию.

Чаще всего используются разного вида замки. Они бывают механические и электронные. Ассортимент представлен большим количеством различных модификаций. Их главным достоинством является отсутствие необходимости обслуживания и простота установки. Надежный замок и установленная противовзломная фурнитура на окнах это только одно из препятствий на пути вора в ваше жилище.

Сторожевая собака – более надежный способ избежать визита посторонних. Но животное требует постоянного ухода. Необходимо регулярно посещать дачу, приобретать корм. Относительно надежный, но далеко не самый удобный способ защиты имущества. В некоторых случаях помогает имитация присутствия – включенный свет на территории, в помещении.

Оптимальным же решением с позиции удобства и надежности является охранная сигнализация для дома, а установить её своими руками не составит большого труда. Наряду с замками и защитой окон, это будет комплексный и правильный подход.

Что выбрать?

Существует несколько вариантов решения вопроса с системой безопасности:

• обратиться в специализированную компанию – они подбирают и осуществят установку охранного оборудования;
• приобрести готовый комплект охранной сигнализации в магазине или на сайте в Интернете;
• смастерить самостоятельно по схемам.

Самым простым путем является обращение к специалистам. От клиента требуется оплатить работу. Все трудности по выбору модели устройства, монтажу берут на себя работники компании. Плюсы: нет необходимости тратить время на самостоятельную установку. Отрицательные моменты: оплата монтажа, некоторые учреждения предоставляют некачественные услуги.

Альтернативный вариант это самостоятельный монтаж, который имеет множество достоинств. Приниматься за работу стоит при наличии опыта работы с электричеством, но даже если его нет, существуют беспроводные модели сигнализации, которые не требуют прокладки проводов, а основной панель имеет обычный адаптер питания – включил в розетку, настроил, установил датчики – все, система готова к работе.

Для радиолюбителей в справочниках и на просторах Интернета «разбросано» множество схем для самостоятельного изготовления сигнализации. Все требуемые компоненты приобретаются в ближайшем магазине электроники. Охранная сигнализация для частного дома своими руками это оптимальное решение, когда вы умеете правильно и качественно паять.

Основные типы сигнализаций

Все схемы для самостоятельно сборки или уже готовые устройства делятся на типы:

• автономные, т.е. привлекающие внимание «ревуны»;
• GSM, могут оповещать владельца.

Первый тип наиболее простой в установке, недорогой при покупке в сборе. Главное достоинство – возможна автономная работа, без подключения к электропитанию (бытовая электропроводка – 220 В). Отпугивают посторонних лиц громким звуком, привлекают внимание.

Подробнее различные виды охранной сигнализации мы рассматривали в этой статье. В ней приведен обзор основных типов – индивидуальной, автономной и пультовой сигнализации.

А так же основные преимущества и недостатки таких систем.

GSM сигнализации или «дозвонщики» – хороший вариант для дома за городом или дачи. Они могут не только оповестить владельца о нарушении границ его владений, но выполнять иные задачи. Своеобразный аналог «умного дома». Некоторые модели позволяют выполнять операции:

• включать/выключать свет;
• получать информацию с приборов учета;
• перекрывать коммуникации (вода/газ).

При всех достоинствах GSM модули имеют один важный недостаток – необходимо постоянное подключение к 220 В. Отдельные модели снабжаются аккумуляторными батареями. Автономная работа в таком случае зависит от её емкости, как правило, варьируется от 2 до 6 часов. Важно учитывать этот момент при выборе.

На что обратить внимание?

Прежде, чем приступить к выбору определенной модели, важно учесть некоторые моменты. К таковым относятся:

• наличие в доме отопления (температурный режим);
• часто ли отключается напряжение?
• имеются ли дополнительные функции;
• стоимость.

При отсутствии постоянного отопления, особенно в зимний период, необходимо выбирать только проводные модели сигнализации, подключаемые к 220В. Большинство элементов питания и аккумуляторов попросту не рассчитано на работу при отрицательной температуре. При такой эксплуатации батарейки в датчиках не проработают и месяц.

Во многих загородных поселках нередко происходит отключение электричества. В таком случае необходимо оборудовать систему охраны резервным источником питания – блоком питания, который совмещен с аккумуляторной батареи. В зависимости от её ёмкости будет завесить автономность системы. Если в дачном поселке бывают перепады напряжения то, что бы ни вышло из строя охранное оборудование, необходимо поставить стабилизатор.

Производители некоторые модели оснащают дополнительными функциями. К таковым относятся:

• видеосъемка (запись и передача аудио);
• фото-подтверждение;
• передача иной информации (устанавливаются реле, датчики температуры и другое);
• управление через GSM модуль.

Важным фактором является стоимость. Хозяева стараются сэкономить и приобретают недорогие модели. Не стоит забывать, что цена соответствует качеству. Недорогие модификации не всегда могут быть надежны. В процессе работы обнаруживаются дефекты. Нередко дешевая «сигналка» беспокоит владельца и его соседей ложными срабатываниями.

Основные элементы охранной сигнализации

Перед тем, как приступить к сборке, монтажу, необходимо ознакомиться с основными элементами системы:

• контрольная панель;
• охранные датчики;
• оповещающие устройства;
• пульт управления;
• блок резервного питания.

От выбора контрольной панели зависит очень многое – возможности системы, расширяемость (можно ли будет добавить впоследствии дополнительные датчики или нет) и дополнительный функционал. Поэтому стоит внимательнее присмотреться и изучить несколько моделей перед покупкой.

В комплект «сигналки» могут входить датчики следующих типов:

• инфракрасные – они же датчики движения;
• удара – так же срабатывают от вибрации;
• магнитного типа – срабатывают при открытии окон/дверей;
• акустические – реагируют на звук разбития стекла.

Виды оповещающих устройств (эти устройства предназначены для привлечения внимания):

• звуковые – разнообразные сирены («пищалки», «ревуны»);
• световые – световые индикаторы или строб вспышки и лампы;

Пульт управления предназначен в первую очередь для управления системой – взятием и снятием с охраны, отображения состояния системы. Во вторую для первоначальной настройки и программирования. Пульты бывают с ЖК-экраном или светодиодные, реже с сенсорным экраном, так же имеют пин-пад для набора кода. Иногда вместо пульта может применяться брелоки или ключи TM.

Блок резервного питания – аккумуляторная батарея, обеспечивающая работу системы при отсутствии подключения к сети 220 В. Для большинства сигнализаций стандартом является аккумулятор на 12 В и 7 А*ч.

Монтаж охранной сигнализации своими руками

Для удобства процедуру установки можно разделить на следующие этапы:

1. обследование дома – это необходимо для выявления уязвимых мест, через которые может проникнуть нарушитель, например, окна и двери. Их надо оборудовать датчиками в первую очередь. Самое простое это нарисовать план-схему и разместить на ней места установки датчиков и оборудования. Это поможет избежать множества ошибок при монтаже сигнализации в дальнейшем;
2. прокладка проводов и установка датчиков на свои места;
3. монтаж контрольной панели и клавиатуры;
4. настройка системы и проверка, установка сим-карты.

Необходимо перекрыть все пути проникновения в дом:

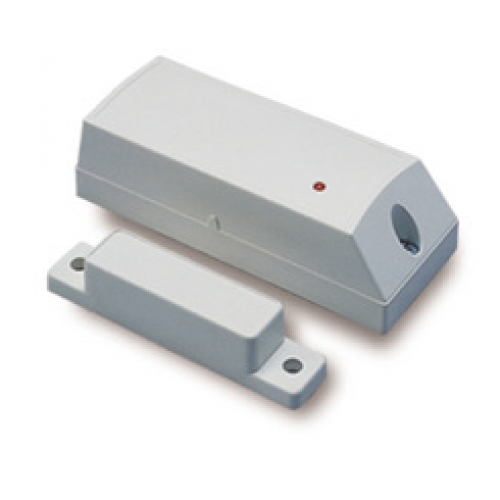

• двери, окна – требуется подобрать магнито-контактные датчики (реагируют на открытие/закрытие);
• внутри помещения – доступ перекрывается инфракрасными датчиками;
• дополнительные датчики – температурный, утечки газа и воды.

Подготовленная схема охранной сигнализации будет отражать подробную информацию и пригодится в дальнейшем при обслуживании системы. Помимо этого можно сразу же на бумаге прикинуть общую смету всего оборудования.

Следующим этапом является прокладка проводов, монтаж дополнительных устройств. Существуют определенные нюансы выполнения подобных работ. Наиболее существенные:

• прокладка проводов должна осуществляться на расстоянии не менее 20-30 см от проводников 220 В;
• установка различных датчиков имеет свои особенности – они отражаются в инструкции, в каждом случае индивидуальны;
• для каждого устройства необходимо выделить отдельный шлейф – так обеспечивается надежность работы.

Установка контрольной панели и клавиатуры представляет собой минимальную сложность. Важно лишь закрепить их в удобном и не доступном для злоумышленников месте. К ним подводятся и подключаются охранные шлейфы и провода питания. Последний этап – установка сим-карты (если установлен GSM-модуль) и проверка работы всей системы в целом.

Сигнализация из мобильного телефона своими руками

Самостоятельное изготовление GSM сигнализации потребует наличия:

• паяльной станции и умения работать с ней;
• небольшие знаний в области электроники;
• рабочего кнопочного телефона (Nokia 1100 или аналогичный);
• магнитоконтактного датчика или геркон (нормально-замкнутый);
• одноклавишного выключателя и провода.

Принцип работы устройства прост: в большинстве кнопочных телефонов при долго зажатой клавише «1» происходит набор голосовой почты (автоответчика). В настройках этот номер можно изменить на любой другой. При открытии двери или окна контакты клавиши «1» замыкаются с помощью магнитоконтактного датчика, например, ИО-102-2 или любого другого. На телефон владельца поступает дозвон, и при ответе вы даже можете услышать, что происходит в помещении. Одноклавишный выключатель необходим для возможности отключения сигнализации, когда вы находитесь на даче.

Заключение

Монтаж охранно-пожарной сигнализации своими руками осуществить просто. Требуются лишь познания в электричестве, минимальный набор инструмента. Доверив установку сторонней компании, вы не сможете быть уверены в квалифицированности её работников. В случае самостоятельной сборки, установки вероятность проникновения злоумышленников в дом будет исключена. Необходимо помнить о некоторых важных нюансах проведения подобных работ.

Популярные публикации

Последние комментарии

Как сделать GSM сигнализацию своими руками

Современные охранные системы для автомобилей, конечно, надежны и довольно эффективны, но дополнительная защита в виде GSM сигнализации никогда не будет лишней.

Небольшое устройство способно вовремя предупредить владельца о попытке проникновения в автомобиль или, к примеру, в гараж, где он хранится.

Принцип работы

Даже самая простая GSM сигнализация, сделанная своими руками, дает множество преимуществ:

• во-первых, благодаря мобильному телефону (основному элементу системы), даже в случае угона поиск автомобиля существенно упрощается;

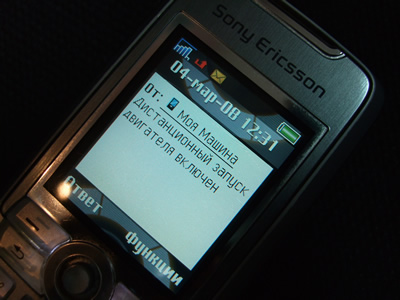

• во-вторых, при попытке проникновения в машину (в гараж) отправляется сообщение на запрограммированный ранее номер телефона. Все, что необходимо владельцу – своевременно и правильно отреагировать на сигнал опасности;
• в-третьих, себестоимость всех элементов конструкции минимальна. Чаще всего можно уложиться в сумму до 1-1,5 тысяч рублей;
• в-четвертых, при базовых знаниях электроники на сбор схемы и опробование устройства уходит не более нескольких часов;
• в-пятых, охранная система будет работать даже при отсутствии питания – на встроенном в телефон аккумуляторе. При этом время автономной работы может достигать нескольких дней.

В зависимости от сложности схемы и навыков автолюбителя, GSM сигнализация может иметь такую функциональность:

• передавать сообщения о различных неисправностях в авто;
• автоматически блокировать работу основных узлов транспортного средства;
• управлять устройством в неограниченном диапазоне (главное, чтобы была мобильная сеть);
• давать различные команды (к примеру, на запуск прогрева двигателя).

Лучшие варианты

Если автономная GSM сигнализация – это то, что вам нужно, тогда выбирайте один из вариантов:

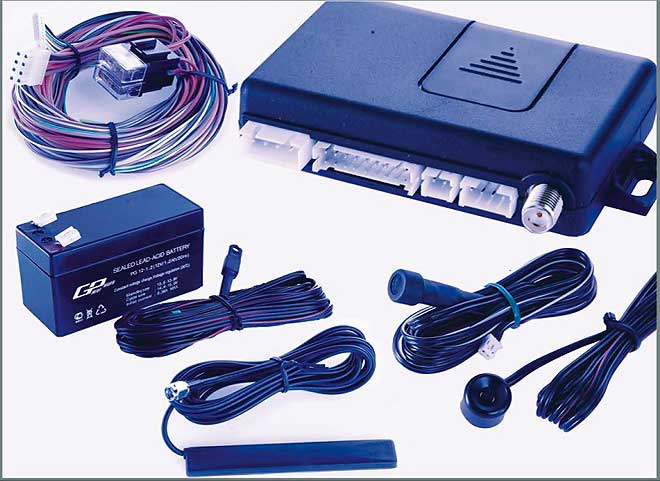

• купить готовое устройство в магазине;
• смонтировать схему своими руками.

В первом случае вы получаете «черный ящик» с полным набором функций (остается только произвести подключение).

Во втором – вы должны делать все самостоятельно. Казалось бы, вариант с покупкой уже собранной сигнализации выглядит более предпочтительно, но есть большой минус – высокая цена.

Следовательно, если у вас есть минимальные навыки в области электроники, тысяча-полторы рублей в кармане и немного свободного времени, то лучше все сделать своими руками. Тем более что сложного ничего нет.

Вариант первый

Из комплектующих материалов понадобится: кнопочный телефон (можно самый дешевый, но работоспособный и с хорошим аккумулятором), магнит, провода, геркон и простой выключатель.

Сам процесс сборки довольно прост и состоит из нескольких простых этапов:

• 1. Настройте вызов необходимого номера (к примеру, свой мобильный) на одну из кнопок.

• 2. Снимите переднюю панель мобильника. Это необходимо для получения доступа к контактной группе устройства и подключения проводов.

Но здесь может быть несколько вариантов:

• — функция приема и отбоя звонка находится на одной клавише. В этом случае один провод подпаивается именно к ней, а второй – к цифре, которую вы назначили для вызова необходимого абонента;

• — если же под функции вызова и отбоя задействованы различные клавиши, то необходимо к каждой из трех клавиш подпаять свой провод и использовать трех контактный геркон.

К слову, преимущество такого монтажа в том, что телефон будет отключаться вместе с сигнализацией, что позволяет существенно экономить емкость батареи.

• 3. Последний шаг – установка магнита на двери (гаража или автомобиля), а также настройка его работы.

Дальнейший принцип очень прост: при открытии двери контакты геркона размыкаются, а владелец автомобиля получает тревожное сообщение о проникновении в автомобиль (гараж) злоумышленника.

В цепи геркона должен быть предусмотрен переключатель, с помощью которого GSM сигнализация будет включаться или отключаться владельцем. При этом место расположения такого выключателя можно выбрать самостоятельно. Главное, чтобы тумблер не бросался в глаза злоумышленникам.

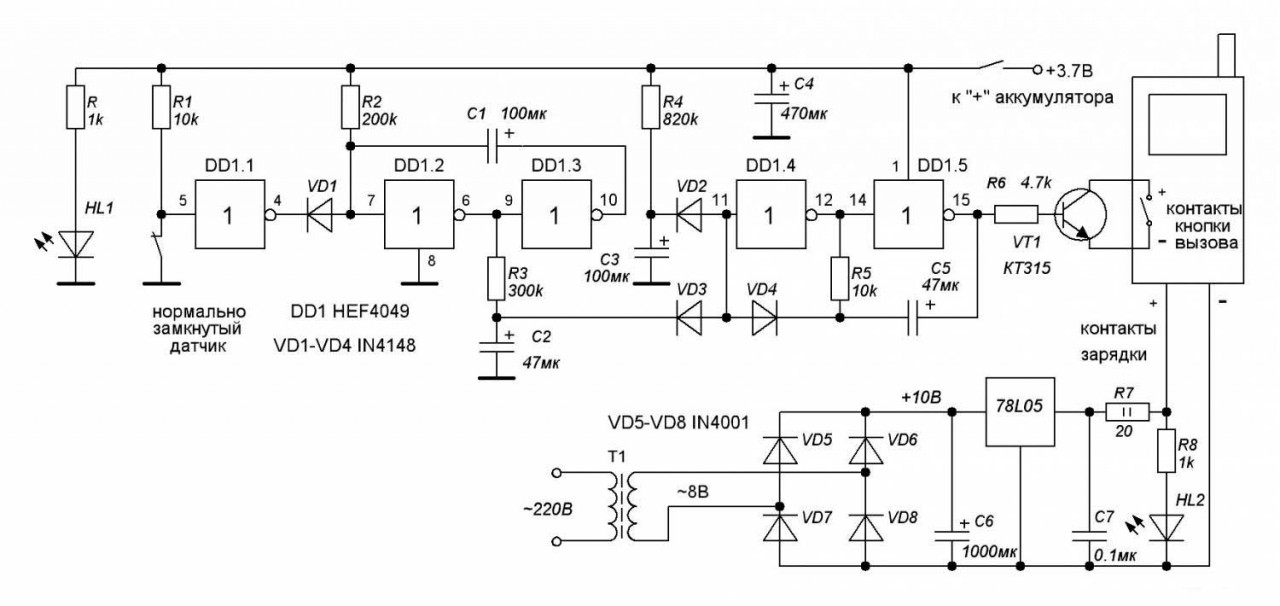

Как пример, можно использовать такую схему.

Преимущество такой системы, собранной своими руками – абсолютная автономность. Главное, что нужно продумать – вопрос постоянной подзарядки аккумуляторной батареи.

Идеальный вариант, если зарядное устройство удастся подключить к бортовой сети автомобиля (в случае с установкой защиты в гараже – к сети 220 В через адаптер).

В этом случае будет обеспечена постоянная подзарядка телефона в течение длительного промежутка времени.

Недостаток такой системы – небольшая задержка в работе, ведь на вызов абонента должно уйти какое-то время.

Если вдруг злоумышленники быстро зашли в гараж (сели в автомобиль) и закрыли дверь, то цепь будет разомкнута и сигнал может не дойти.

Но и эту проблему можно с легкостью решить – достаточно оборудовать магниты специальным изделием, которое предотвратит повторное размыкание цепи.

Здесь есть множество вариантов решения проблемы. К примеру, один из самых простых – установить магнит таким образом, чтобы при быстром открытии дверцы он смещался.

В этом случае после закрытия двери цепь не разомкнется сразу и GSM сигнализация сделает свою работу до конца.

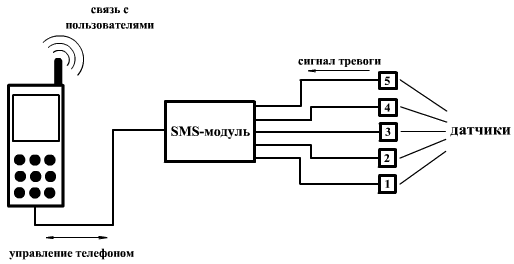

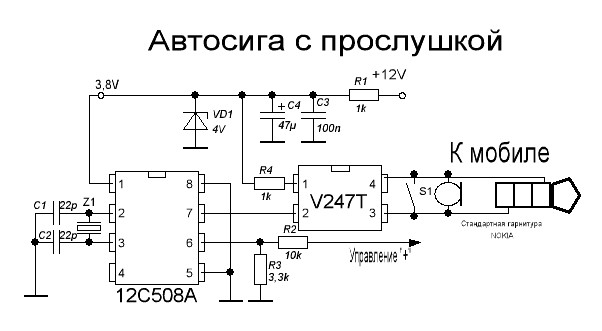

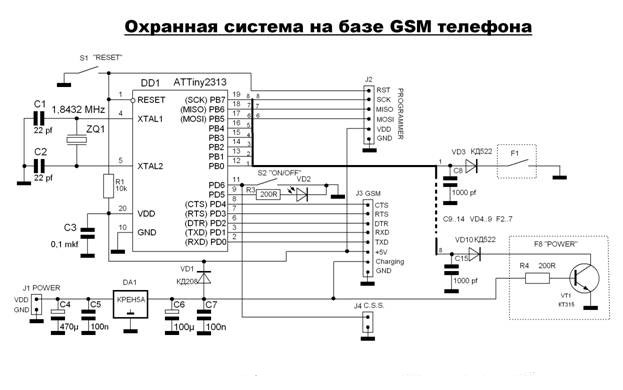

Здесь схема немного сложнее, но и функциональность гораздо насыщеннее, чем в предыдущем случае.

Срабатывает такое устройство при замыкании хотя бы одного входа на «минус» автомобиля. При этом в самой сигнализации есть четыре охранных входа: для водительской двери, для всех пассажирских дверей, для багажного отделения и, соответственно, капота.

После включения тумблера питания необходимо быстро выйти из машины (дается не более 25 секунд). Если вдруг водитель не успел, то контролирующий светодиод не загорится до момента, пока все двери, капот и багажный отсек не будут закрыты. Как только условия выполнены, сигнализация перейдет в охранный режим.

Далее при срабатывании любого из датчиков устройство информирует владельца о попытке проникновения. При этом включается сирена и блокируется зажигание авто. Но и это еще не все.

При попытке угона и открытии одной из дверей включаются фары, а при желании и поворотники.

Чтобы отключить сигнализацию и снять все блокировки достаточно отключить спрятанный в специальном месте тумблер.

В случае, когда злоумышленник сразу же закрыл двери после срабатывания сигнализации, блокировка не снимается. При этом владелец автомобиля все равно получает тревожный звонок.

Через 40 секунд блок управления опросит все системы и при отсутствии сработанных датчиков перейдет в стандартный охранный режим. Если же при проверке открытие одной из дверей подтверждается, то устройство переходит в режим тревоги.

Как и в предыдущем случае для реализации такой схемы необходимо купить мобильный телефон с возможностью быстрого дозвона. При этом звонок будет совершаться до тех пор, пока абонент на другом конце «провода» не нажмет кнопку сброса.

В качестве контроллера можно использовать продукт компании ATMEL, хотя есть много аналогов. Его преимущество – доступная цена и надежность. Кроме этого, такой контроллер можно с легкостью найти на рынке в своем городе.

В качестве реле можно использовать любые 12 В устройства. Тумблер для включения и отключения сигнализации также найти труда не составит труда. При этом желательно спрятать его вдали от посторонних глаз. Чем надежнее будет место, тем лучше.

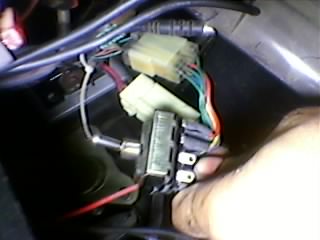

Врезка тумблера производится в цепи питания сигнализации от бортовой сети.

Правила монтажа

В процессе монтажа такого устройства необходимо учитывать несколько простых рекомендаций:

• во-первых, перед началом работ изучите схему сигнализации gsm и четко следуйте всем рекомендациям. Если вы купили уже готовое устройство в магазине, работайте только по инструкции;
• во-вторых, для выполнения монтажа и подключения устройства может понадобиться снятие панели приборов и демонтаж защитных панелей под рулевым колесом;
• в-третьих, отключите питание (для этого достаточно снять клеммы с аккумулятора);
• в-четвертых, установите блок управления (мобильный телефон) в непосредственной близости от предохранителей (это существенно упростит подключение);
• в-пятых, смонтируйте сигнализаторы и другие датчики (если они предусмотрены вашей схемой);
• в-шестых, аккуратно выложите провода, чтобы они не мешали процессу вождения автомобиля;
• в-седьмых, подключите устройство к бортовой сети.

Примеры схем GSM сигнализации.

Секреты подключения

С момента монтажа GSM сигнализация стоит на страже вашего автомобиля, поэтому каждая мелочь имеет значение. Более того, существует ряд секретов подключения, о которых нужно знать при установке:

Монтаж такой сигнализации – это ответственный процесс, поэтому спешка здесь является лишней. Каждый разъем необходимо зачищать с особой ответственностью и аккуратно изолировать во избежание попадания на него грязи и пыли.

Таким образом, GSM сигнализация способна стать вашим надежным помощником в вопросе обеспечения безопасности собственного автомобиля.

Остается только определиться с приоритетами – сделать устройство самостоятельно (выбрав один из вариантов) или же купить уже готовую систему. Но здесь многое зависит от поставленных задач.

Если в машине уже установлена сигнализация и необходимо дополнительное устройство, то почему бы не сделать все своими руками.

Если же охранная система на GSM принципе будет единственной, то лучше смонтировать более функциональную защиту или же купить готовое устройство. В любом случае решать вам.

Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов

GSM сигнализация своими руками

Эффективно защитить свое имущество, которое расположено в доме, квартире или гараже, позволит специальная охранная система. Наиболее подходящими для реализации этой задачи являются GSM сигнализации. Такого типа охранные комплексы позволяют вести непрерывный контроль охраняемого объекта и, в случае возникновения опасности, оперативно предупреждать об этом владельца или вызывать специальные службы. Подобного рода сигнализации владеют широким спектром преимуществ и возможностей, но имеют и один недостаток – достаточно высокая стоимость. Правда решить проблему цены охранной системы достаточно просто – GSM сигнализация своими руками может самостоятельно создаваться для полноценной замены дорогостоящего оборудования.

Какие элементы входят в состав GSM охранных систем?

Функционирование подобного рода систем безопасности построено на использовании датчиков, которые контролируют состояние охраняемого объекта и модуля, который способен передавать сигнал тревоги при возникновении безопасности. В качестве датчиков применяются разного рода устройства, способные реагировать:

• на движение в рамках охраняемого периметра;
• на увеличение температуры;
• на посторонние звуки;
• на открывание дверей, окон;
• на появление задымленности, газа и воды на объекте.

Широкий спектр различных датчиков позволит гарантировать максимальную безопасность на объекте, защитив его как от злоумышленников, так и от различных аварийных и внештатных ситуаций.

В качестве устройства передачи предупредительных сигналов используется специальный GSM-блок, который наподобие телефона, используя сеть сотовой связи, может связываться с владельцем, предупреждая его об опасности.

Что нужно для самостоятельного изготовления простой сигнализации?

Чтобы собрать собственную охранную систему для дома или квартиры потребуется:

• неиспользуемый кнопочный мобильный телефон (сенсорный для сигнализации не подходит);
• небольшой выключатель;
• геркон;
• магнит;
• набор проводников;
• электромонтажные инструменты (паяльник с припоем, плоскогубцы, отвертки и пр.).

С помощью такого небольшого набора, который практически у каждого имеется дома, может быстро, и что самое главное дешево, создаваться надежная и простая GSM сигнализация. Если каких-то деталей нет в наличии, их несложно найти на любом радиорынке по минимальной цене.

Чтобы осуществить сборку и установку такой сигнализации потребуются элементарные знания электромонтажных работ.

Процедура сборки и работы сигнализаций

Рассмотрим, как пошагово создается GSM сигнализация, схема которой включает в свой состав кнопочный телефон, поддерживающий функцию быстрого вызова.

Изначально следует установить в телефон SIM-карту оператора, через сеть которого будет происходить оповещение и передача предупредительных сигналов. В память телефона или на симку нужно записать телефон, с которым будет происходить связь в случае возникновения опасности на объекте. После этого производится настройка одной из функциональных клавиш телефона на быстрый вызов записанного номера.

После соответствующей настройки телефона нужно подключить к настроенной клавише два проводника, замыкание которых будет аналогично срабатыванию клавиши быстрого вызова. Для этой цели снимается панель телефона, чтобы получить доступ к его функциональной плате. К клеммам, которые отвечают за кнопку быстрого вызова, припаиваются два проводника, противоположные концы которых позже будут подключены к датчику сигнализации.

Охранная сигнализация GSM своими руками может включать в свой состав различные датчики, срабатывание которых будет активировать быстрый вызов на телефоне. Самым простым вариантом датчика является конфигурация, которая включает в свой состав магнит и геркон, устанавливаемый на двери. При ее открытии происходит замыкание контактов геркона, что приводит к тому, что коммутируют также и контакты на телефоне, активируя быстрый вызов абонента.

Для того чтобы сработал вызов абонента потребуется до 5 секунд. На протяжении этого времени контакты кнопки должны находиться в замкнутом состоянии. Если быстро открыть и закрыть дверь, то срабатывание вызова может и не произойти – сигнал тревоги передан не будет.

Чтобы исключить такие ситуации несрабатывания охранной системы нужно исключить размыкание контактов при закрывании двери. Эту процедуру можно реализовать с помощью специальных электронных схем, исключающих разрывание электрической цепи. Также можно решить требуемую задачу и с помощью механики – важно установить магнит так, чтобы при открывании/закрывании двери он мог немного смещаться. В таком случае контакты геркона будут постоянно включены, что гарантировано обеспечит возможность посылки предупредительного вызова абоненту.»

Чтобы охранная сигнализация работала нужно обеспечить ее питание, которое осуществляется с помощью блока зарядки от телефона, включаемого в бытовую сеть (

220В, ν=50Гц). Для поддержки непрерывной работы систем защиты, даже в условиях отсутствия питания в основной сети, используется автономный источник телефона, который может поддерживать функционирование сигнализации достаточно длительное время.

Для постановки сигнализации на охрану и снятия с нее в ее состав входит выключатель, который следует установить в неприметном месте, о котором будет знать только владелец дома или квартиры.

Выше рассмотрен наиболее простой вариант охранных систем, создаваемый на базе мобильника. Если планируется расширить функциональность таких охранных комплексов, могут использоваться другие схемы GSM сигнализаций, для реализации которых может применяться универсальный модуль GSM, способный поддерживать различные типы датчиков и сенсоров.

Сигнализация для машины

Кроме охранных систем для квартиры, гаража или дачи самодельная GSM сигнализация может создаваться и для защиты транспортного средства. Если сигнализация устанавливается для предупреждения о вскрытии дверей, багажника или капота автомобиля может использоваться аналогичная схема представленной выше.

Если же требуется расширить возможности охранной системы для управления некоторыми системами автомобиля, то в этом случае потребуется специальный GSM модуль, который позволит подключиться к бортовому компьютеру, как это реализовано в серийных сигнализациях. В таком случае можно будет блокировать запуск мотора, подключать дополнительные сигналы тревоги в виде мигающих фар, звучания звукового сигнала. Также можно будет настроить такую функцию, как запуск двигателя автомобиля по брелку или мобильному телефону. Особенно такая функция актуальна в зимний период, когда нужно осуществлять прогрев двигателя перед поездкой.

Еще одной возможностью таких систем является поддержка отслеживания автомобиля по GSM-сигналу.

Преимущества и недостатки самодельных сигнализаций

К основным преимуществам самостоятельно сделанных охранных систем относится:

• возможность их создания из подручных средств;
• простота сборки и установки на охраняемом объекте;
• возможность модификации сигнализации для использования в квартире, даче или на автомобиле;
• минимальная стоимость;
• возможность самому создавать схемы системы охраны;
• возможность использования только тех датчиков, которые нужны для реализации поставленной задачи.

Кроме преимуществ самодельная GSM сигнализация владеет и некоторыми недостатками, которые нужно принимать во внимание перед началом работы над охранной системой. К основным относятся:

• сигнализации могут использоваться для контроля только за одним местом (например, входная дверь), исключая срабатывание, когда опасность будет исходить из другого;
• заблокировать работу такой сигнализации достаточно легко с помощью специальных электронных устройств, которыми владеют злоумышленники;
• самодельные сигнализации владеют ограниченной функциональностью.

В зависимости от того какой уровень безопасности требуется и какими функциональными возможностями должна владеть сигнализация, каждый может сделать свой выбор – сделать охранную систему самому и сэкономить средства или приобрести готовую GSM-сигнализацию, получив широкий спектр возможностей.

Как правильно сделать охранную сигнализацию для частного дома своими руками из сотового телефона?

Охранная сигнализация для дачи, дома играет достаточно большую роль в современной жизни, и, к сожалению, установка таких систем требует некоторых затрат.

Тем не менее, некоторые сигнализации имеют не очень сложное устройство, не требуют наличия сложных компонентов и обойдутся гораздо дешевле своих аналогов.

Поэтому, такие системы могут быть выполнены даже радиолюбителями. Давайте же разберемся, как делается простая сигнализация на даче своими руками.

GSM сигнализация для дома своими руками

Одна из них – самодельная GSM сигнализация для дачи своими руками из сотового телефона. Она может выполнять основную функцию сигнализаций такого типа – совершать звонок при включении сигнала тревоги.

Какие компоненты пригодятся?

Охранная сигнализация на даче своими руками состоит из нескольких элементов, а именно:

• Ненужный мобильный телефон с кнопочной клавиатурой.
• Датчик, например геркон и магнит.
• Выключатель.
• Набор проводов.

Какие инструменты нужны?

Охранные системы GSM сигнализации для дачи своими руками очень просты. Чтобы их сделать не надо профессиональных инструментов. Пригодятся:

1. Паяльник и навыки работы с ним.
2. Знание электроники.
3. Возможно, могут понадобиться навыки программирования мобильных приложений.

Сигнализация для дома своими руками имеет схему, где последовательно включены следующие компоненты:

• Выключатель.
• Геркон размыкающийся в магнитном поле.
• Одна из кнопок телефонной клавиатуры.

Узнайте, как правильно установить сигнализацию в доме и расставить датчики.

Прочитав статью, выбудете знать чего состоит беспроводная GSM-сигнализация и где следует установить ее на даче.

Разберемся, как самому сделать сигнализацию для дома с оповещением по телефону:

1. На сотовом телефоне необходимо настроить функцию быстрого вызова для одной из кнопок. Номер абонента – это тот номер, на который будет совершаться звонок при срабатывании сигнализации.
2. Затем необходимо разобрать телефон, сняв переднюю панель, и аккуратно достать из него плату клавиатуры. На плате нужно оголить контакты на двух кнопках – кнопке отбоя и кнопке, настроенной на быстрый вызов.
3. Один провод нужно припаять к кнопке быстрого вызова и снабдить выключателем, с его помощью будет осуществляться постановка и снятие с охраны.
4. Если за выключение и отбой отвечает одна кнопка, нужно припаять к ней один провод. Затем к двум проводам, идущим от клавиатуры, припаивается геркон стандартной схемы.
5. Если выключение и отбой управляются разными кнопками, то к ним нужно припаять провода, а к проводам – трёхконтактный геркон.
6. Питание системы будет осуществляться от сети с помощью зарядного устройства. При проблемах с электричеством возможно питание от аккумулятора.

Геркон устанавливается возле двери, на саму дверь необходимо установить магнит таким образом, чтобы при закрытой двери схема была разомкнута.

Остальные части системы необходимо спрятать.

Как использовать видеокамеру и настроить SMS?

Предыдущая система является довольно примитивной и просто совершает звонок при открывании двери. Можно ли добавить дополнительные функции, например, отправку СМС, или возможность делать фото при помощи встроенной камеры телефона и отправлять его посредством ММС? Разберемся, как делается GSM сигнализация для дачи с видеокамерой своими руками.

Это возможно, но для создания такой системы вам потребуются навыки программирования мобильных приложений, чтобы при нажатии кнопки или замыкании цепи сигнализации телефон выполнял более сложную последовательность действий. Или вы можете взять одно из готовых приложений, которое было создано любителями электроники специально для самодельных GSM сигнализаций.

Полезное видео

Далее предлагаем посмотреть видео, в котором показано как делается охранная сигнализация для дома своими руками.

Заключение

Простая сигнализация для дачи и гаража своими руками готова. Как видите, из старого телефона сделать ее вполне реально. Особенно, если вы обладаете всем навыками для этого.

Конечно, нет никаких гарантий, что подобное устройство способно обеспечить нужный уровень безопасности, оно обладает очень небольшим функционалом и сильно уступает профессиональным системам безопасности.

Но вместе с тем, эта самодельная сигнализация для дома вполне может быть эффективна, например, для охраны гаража.
