Автор: Владимир
Опубликовано 01.01.1970

Итак, девочки и мальчики, сегодня дядя Сережа расскажет о том, как соорудить динамическую индикацию в домашних условиях, че это ваще такое, и зачем оно нам.

Не вдаваясь в нудные предисловия скажем так:

Динамическая индикация – это метод отображения целостной картины через быстрое последовательное отображение отдельных элементов этой картины. Причем, «целостность» восприятия получается благодаря инерционности человеческого зрения.

На этом принципе, как вы догадываетесь, построено кино и телевидение. Не слишком занудно?

Скажем, нам нужно организовать вывод какого-то числа на 7-сегментные индикаторы. Ну, например, мы делаем часы, или термометр, или еще чего-нибудь. Давайте посчитаем, сколько понадобится проводов, чтобы подключить индикаторы.

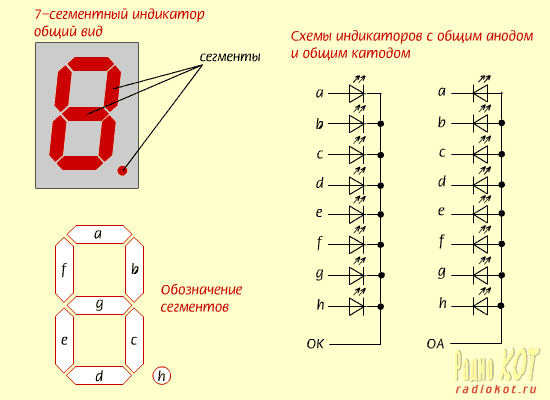

Кстати, индикаторы выглядят примерно вот так:

Уделим пару слов увиденному.

Перед нами – самый обычный светодиодный 7-сегментный индикатор. Вопрос: почему 7-сегментный, когда сегментов на самом деле – восемь? Ответ: потому что 8-й сегмент – это точка, которая не входит в изображение цифры и вообще, является необязательной. Бывают индикаторы и без точек.

Для нумерации сегментов используются латинские буквы от a до h . У всех всех всех 7-сегментных индикаторов в нашем бренном мире, сегменты нумеруются в том порядке, как это показано на рисунке, и никак иначе.

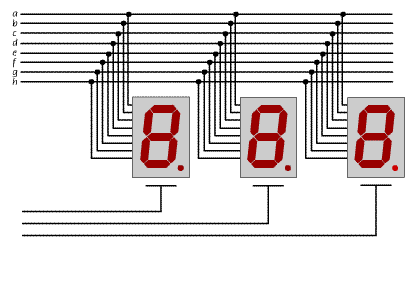

Теперь смотрим на схемы. Во-первых, почему их две? Да потому что индикаторы бывают разные. Бывают – с общим катодом (ОК), бывают – с общим анодом (ОА). Среди буржуйских более распространены, как ни странно, индикаторы с ОА. Но встречаются и с ОК. Так что – нужно быть осторожным, чтоб не спутать. Хотя, нам-то все равно. Нашими индикаторами будет управлять контроллер. А его можно запрограммировать как на работу с ОК так и с ОА. Тут сложностей нет.

У каждого индикатора – 9 ножек. С 1 по 8 – выводы сегментов, 9-я – общий. Допустим, мы хотим отображать 4-разрядное число. Надо 4 индикатора.

Арифметика маленького Пети: 8*4 = 32. То есть, нам потребуется 32 провода (не считая общие) Неслабо? Ничуть. Тем более, учитывая, что у большинства контроллеров количество каналов ввода/вывода как раз равно 32. Как-то меня не очень греет перспектива угрохать все выводы контроллера на индикацию. А вас? Ведь надо ж еще куда-то подключить кнопочки, ручечки, датчички и пр. пр. пр. а мало ли чего? Кстати, у любимого нами AT 90 s 2313 всего 15 каналов ввода/вывода. Как здесь прикажете быть? Вот тут нам и поможет динамическая индикация. Делаем очень просто: подключаем все индикаторы параллельно. Точнее, сажаем выводы сегментов на общую шину. А общие провода оставляем раздельно.

Смотрим небольшой поясняющий мультик:

Мы последовательно подаем напряжение на адресные входы индикаторов, и одновременно выдаем в шину данных 7-сегментный код, соответствующий индикатору, активному в данный момент.

Все. Прекращаю кормить Вас баснями. Сейчас мы пишем прогу. В этой проге мы выведем на 4-разрядный индикатор число 1234. Вот тут то нам и понадобится узнанное в предыдущей главе об оперативной памяти.

Итак, я хочу, чтобы значения цифр, выводимых на индикацию, лежали в ячейках памяти. Поскольку у индикатора 4 разряда – значит цифр тоже будет 4, и соответственно, столько же ячеек памяти. Дабы не заморачиваться, мы объединяем все четыре ячейки в переменную Digit . Итак, пишем:

Написали.
Теперь самое время определиться с портами.

Поскольку у нас на порт B уже повешены светодиоды – наверно не будет большим криминалом повесить туда еще и сегменты индикаторов.

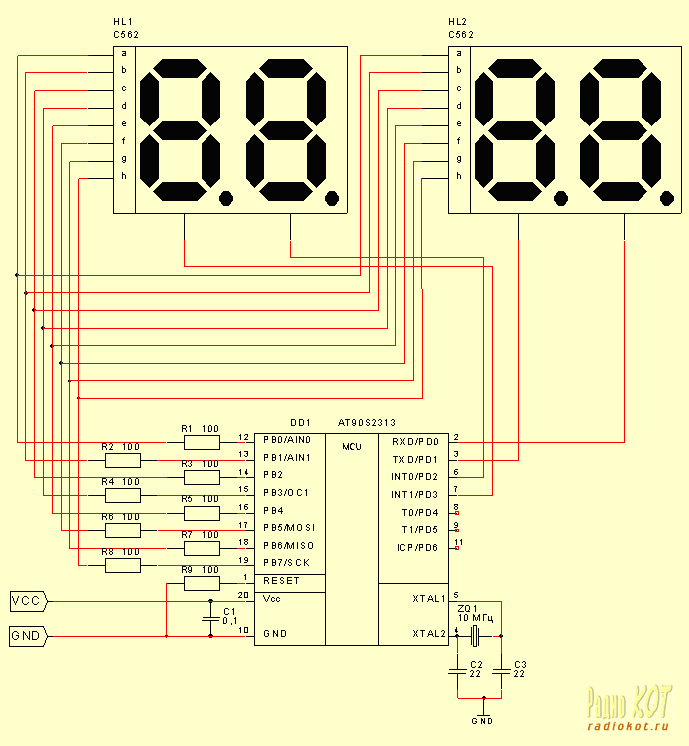

Порт D пока что пустует – ну дык значит посадим туда общие провода. Рисуем схему:

Схему прошивки, как и договаривались, не показываем, но подразумеваем ее наличие.

В данной схеме используется два сдвоенных индикатора C562. Эти индикаторы – с общим катодом (об этом говорит буква C в названии). Будем иметь это ввиду при написании программы.

Вы можете поставить совершенно любые индикаторы, какие будут под рукой. Можно, например, поставить один счетверенный, или четыре одинарных. Также, можно ставить индикаторы с общим анодом – в программе только придется дописать пару строчек – совершенно ничего сложного…

Резисторы в шине данных взяты меньшего номинала, чем были. Зачем? Чтоб ярче светили светодиоды. Поскольку индикация динамическая, то каждый индикатор работает только 1/4 общего времени работы схемы. Глаз это воспринимает как пропорциональное уменьшение яркости свечения (т.е. – тоже в 4 раза.). Чтобы как-то компенсировать этот недостаток, на светодиоды подается завышенный ток (больше максимально допустимого). В статическом режиме этот ток может причинить светодиодам вред. Однако в динамическом режиме, кратковременные воздействия тока не столь фатальны.

Ну вот, вроде все. Теперь пишем программулину дальше.

Очень внимательно читаем программу.

Сначала мы настраиваем прерывания, порты и стек. Это стандартно.
Затем, мы записываем в переменную Digit число 1234.
Потом мы выходим в главный цикл программы. из этого цикла вызывается функция Display , которая, собственно, и занимается динамическим выведением на индикацию числа из переменной Digit . Функция состоит из 4-х похожих кусков. Эти куски различаются лишь номером вызываемой ячейки Digit и разрядом текущего индикатора.
Из каждого кусочка вызывается функция Decoder – 7-сегментный декодер. Этот декодер преобразует значение из ячейки Digit в код 7-сегментного индикатора, и передает этот код обратно функции Display , которая выводит его на индикацию.

Вот так, в общих чертах, все просто и понятно.

Для отображения цифровой информации в системах на базе микроконтроллеров используются светодиодные семисегментные индикаторы. Они просты в управлении, имеет высокую яркость, широкий диапазон рабочих температур и низкую стоимость. К недостаткам светодиодных индикаторов относятся – высокое энергопотребление, отсутствие управляющего контроллера и скудные возможности по выводу буквенной информации.
Светодиодный семисегментный индикатор представляет собой группу светодиодов расположенных в определенном порядке и объединенных конструктивно. Зажигая одновременно несколько светодиодов можно формировать на индикаторе символы цифр. Индикаторы различаются по типу соединения светодиодов – общий анод, общий катод, по количеству отображаемых разрядов – однораразрядные, двух разрядные и т.д. и по цвету – красные, зеленые, желтые и т.д.

Семисегментным индикатором можно управлять статически или динамически. При статическом управлении разряды индикатора подключены к микроконтроллеру независимо друг от друга и информация на них выводится постоянно. Этот способ управления проще динамического, но без использования дополнительных элементов, как-то сдвиговые регистры, подключить многоразрядный семисегментный индикатор к микроконтроллеру будет проблематично — может не хватить выводов.

Динамическое управление (динамическая индикация) подразумевает поочередное зажигание разрядов индикатора с частотой, не воспринимаемой человеческим глазом. Схема подключения индикатора в этом случае на порядок экономичнее благодаря тому, что одинаковые сегменты разрядов индикатора объединены.

Эксперименты с семисегментным индикатором

Чтобы зажечь на индикаторе какую-то цифру нужно настроить порты, к которым подключен индикатор, в режим выхода, “открыть” транзистор (в данном случае подать на базу “единицу”) и установить в порту микроконтроллера её код.
В зависимости от того, куда подключены сегменты индикатора – коды могут быть разные. Для нашего случая коды цифр будут выглядеть так.

unsigned char number[] =
<
0x3f, //0
0x06, //1
0x5b, //2
0x4f, //3
0x66, //4
0x6d, //5
0x7d, //6
0x07, //7
0x7f, //8
0x6f //9
>;

Используя десятичные цифры от 0 до 9 в качестве индекса массива, легко выводить в порт нужные коды.

Пример 1. Вывод цифр от 0 до 9
#include
#include

unsigned char number[] =
<
0x3f, //0
0x06, //1
0x5b, //2
0x4f, //3
0x66, //4
0x6d, //5
0x7d, //6
0x07, //7
0x7f, //8
0x6f //9
>;

unsigned char count = 0;
int main( void )
<
//порт, к которому подкл. сегменты
PORTB = 0xff;
DDRB = 0xff;

//вывод, к которому подкл. катод
PORTD |= (1 Эта программа каждую секунду выводит значение переменной count на семисегментный индикатор. Индикация в данном случае — статическая.

Идем дальше – вывод двух цифр. Настройка портов и коды цифр остаются без изменений, но теперь нам нужно добавить кусок кода, который будет зажигать разряды индикатора по очереди. Частота смены разрядов должна быть достаточно высокой, чтобы свечение индикатора воспринималось без мерцания.

Пример2. Вывод цифр от 0 до 99
#include
#include

unsigned char number[] =
<
0x3f, //0
0x06, //1
0x5b, //2
0x4f, //3
0x66, //4
0x6d, //5
0x7d, //6
0x07, //7
0x7f, //8
0x6f //9
>;

unsigned char count = 0;

//числа для вывода на индикатор
unsigned char data1 = 2;
unsigned char data2 = 5;

int main( void )
<
//порт, к которому подкл. сегменты
PORTB = 0xff;
DDRB = 0xff;

//порт, к которому подкл. катод
PORTD = 0;
DDRD = (1 Эта программа просто выводит любое поразрядно заданное число от 0 до 99.
Частота смены разрядов семисегментного индикатора задается с помощью программной задержки __delay_cycles(). Это не самое удачное решение, потому что добавление каких-нибудь других задач в цикл while будет мешать выводу на индикатор. Давайте организуем смену разрядов индикатора с помощью аппаратного таймера/счетчика Т0

Пример3. Вывод цифр от 0 до 99. Смена разрядов выполняется в прерывании таймера
#include
#include

unsigned char number[] =
<
0x3f, //0
0x06, //1
0x5b, //2
0x4f, //3
0x66, //4
0x6d, //5
0x7d, //6
0x07, //7
0x7f, //8
0x6f //9
>;

//числа для вывода на индикатор
volatile unsigned char data1 = 0;
volatile unsigned char data2 = 0;

int main( void )
<
//порт, к которому подкл. сегменты
PORTB = 0xff;
DDRB = 0xff;

//порт, к которому подкл. катод
PORTD = 0;
DDRD |= (1 Переменные data1, data2 объявлены с ключевым словом volatile, потому что они используются и в основном коде и в прерывании. В проекте под GCC я забыл поставить его поставить, и компилятор выкинул обе переменные, посчитав их ненужными!

Прерывания таймера происходят параллельно выполнению цикла while. Это позволяет выполнять в цикле какую-нибудь полезную задачу. В данном примере с помощью двух переменных в цикле организован программный счетчик от 0 до 99.
Использовать две восьмиразрядные переменные для организации счетчика от 0 до 99 неудобно и расточительно, ведь такой счетчик можно сделать и на одной переменной типа unsigned char. Хорошо, счетчик мы сделаем, а как вывести его значение на семисегментный индикатор? Нужен код “разбивающий” десятичное число на отдельные разряды и вот как он выглядит:

//программный счетчик
unsigned char counterProg = 35;

//”разбиваем” значение счетчика на отдельные разряды
data1 = counterProg % 10;
data2 = counterProg/10;

data1 = counterProg % 10 – это операция деления по модулю 10 (деление с остатком). Результатом этого выражения будет остаток от деления переменной counterProg на 10, то есть для нашего случая 5.

counterProg/10 – это целочисленное деление на 10. Результатом этого выражения будет число 3.

Таким образом, в переменные data2, data1 будут записаны числа 3 и 5 соответственно, значение счетчика counterProg при этом не изменится.

Пример 4. Вывод цифр от 0 до 99.
Преобразование двоичных чисел в двоично-десятичные (BCD)
#include
#include

unsigned char number[] =
<
0x3f, //0
0x06, //1
0x5b, //2
0x4f, //3
0x66, //4
0x6d, //5
0x7d, //6
0x07, //7
0x7f, //8
0x6f //9
>;

//числа для вывода на индикатор
volatile unsigned char data1 = 0;
volatile unsigned char data2 = 0;

//программный счетчик секунд
unsigned char counterProg = 0;

int main( void )
<
//порт, к которому подкл. сегменты
PORTB = 0xff;
DDRB = 0xff;

//порт, к которому подкл. катод
PORTD = 0;
DDRD |= (1 Следующий этап работы над программой – выделение кода обслуживающего светодиодный семисегментный индикатор в отдельные функции. Какой минимальный набор функций нам необходим? Функция инициализации, функция вывода на индикатор и функция преобразования чисел и записи их в буфер.

Функция инициализации

#define PORT_IND PORTB
#define DDR_IND DDRB
#define PORT_K PORTD
#define DDR_K DDRD
#define KAT1 0
#define KAT2 1

volatile unsigned char data[2];

void IND_Init( void )
<
//порт к которому подкл. сегменты
PORT_IND = 0xff;
DDR_IND = 0xff;

//порт, к которому подкл. катоды
PORT_K &=

((1 //программный счетчик секунд
unsigned char counterProg = 0;

int main( void )
<
IND_Init();

//инициализация таймера Т0
TIMSK = (1 И, наконец – разбиение программы на модули.

Создаем два файла – indicator.h и indicator.c. Сохраняем их в папке проекта.
В хидер файле у нас будут директивы условной компиляции, макроопределения и прототипы функций.

#ifndef INDICATOR_H
#define INDICATOR_H

#define PORT_IND PORTB
#define DDR_IND DDRB
#define PORT_K PORTD
#define DDR_K DDRD
#define KAT1 0
#define KAT2 1

void IND_Init( void );
void IND_Conv( unsigned char value);
void IND_Update( void );

В сишном файле – #include “indicator.h”, объявления переменных и реализация трех функций. Функции описаны выше, поэтому здесь их не привожу.

Подключаем файл indicator.c к проекту.
В файл main.c инклюдим заголовочный файл нашего драйвера семисегментного индикатора — #include “indicator.h”

Все. Теперь мы можем использовать функции для работы с индикатором в файле main.
Полный код драйвера смотрите в проектах.

Продолжение следует… Скоро будет дополнение к этой статье — описание вольтметра на микроконтроллере – в проекте используется 4-ех разрядный семисегментный индикатор.

Подключение семисегментных индикаторов к AVR. Динамическая индикация

Дата публикации: 10 мая 2011 .

Семисегментные индикаторы широко применяются в цифровой технике: в бытовых приборах, измерительной технике, в промышленных устройствах. По сравнению с жидкокристаллическими индикаторами светодиодные имеют свои преимущества, это контрастность отображения информации, малое потребление энергии. Семисегментный индикатор представляет собой матрицу из семи светодиодов, размещенных таким образом, чтобы зажигая их в разных сочетаниях, можно было бы отобразить любую десятичную цифру, а также специальные символы. Кроме этого индикатор дополняется еще одним сегментом, который предназначен для отображения десятичной точки.

На рисунке 1 изображен внешний вид индикатора. Принято каждый сегмент индикатора обозначать латинской буквой: a, b, c, d, e, f, g. Точка обозначается буквой h.

По схеме включения семисегментные индикаторы подразделяются на индикаторы с общим катодом и с общим анодом. Схемы включения приведены на рисунке 2.

Подключить один семисегментный индикатор и управлять им с помощью микроконтроллера процедура несложная. Для этого достаточно сегменты индикатора подключить к порту микроконтроллера через токоограничительные резисторы по 150 Ом. Общий вывод подключить к линии другого порта микроконтроллера. В зависимости от того какую цифру надо вывести, в порт выводим двоичный код этой цифры, ссылаясь на тип подключенного индикатора (с общим анодом или катодом) на общий провод подаем плюс или минус. Для удобства можно сделать таблицу кодов для индикатора. Если подключение такое: PD7-h, PD6-g, PD5-f, PD4-e, PD3-d, PD2-c, PD1-b, PD0-a, то для отображения цифры 1 в порт D нужно вывести такой двоичный код: 0b00000110.

Для отображения цифровых данных одного семисегментного индикатора обычно недостаточно. В таких случаях к микроконтроллеру подключают сразу несколько индикаторов. Однако, из-за отсутствия достаточного количества выводов у микроконтроллера применяют специальные методы. Один из таких методов это динамическая индикация. Режим динамической индикации применяют для построения многоразрядных индикаторов. При таком режиме разряды индикатора работают не одновременно, а по очереди. Переключение разрядов происходит с большой скоростью (50 Гц), из-за этого человеческий глаз не замечает , что индикаторы работают по очереди. Так как у светодиодов очень малая инерционность, сменяющиеся разряды сливаютя в одно изображение. В этом режиме в каждый момент времени работает только один разряд, включаются по очереди начиная с первого заканчивая последним, затем все начинается сначала.

Сделаем простой секундомер. Отсчет секунд будет производится на четырехразрядном индикаторе (с общим анодом) от 0 до 9999. В нашей программе используем процедуру прерывания по таймеру, т.е. смена разряда индикатора будет происходить каждый раз когда таймер досчитает до конца(до 255). Используем восьмиразрядный таймер/счетчик Т2, он будет работать в нормальном режиме. Но обычно для реализации динамической индикации используют режим СТС (сброс при совпадении), это режим, при котором частота возникновения прерываний по совпадению значений счетчика таймера и регистра OCR2 определяется содержимым OCR2 и предделителем тактовой частоты таймера. При таком режиме работы таймера можно легко изменять частоту обновления разрядов, записывая в регистр сравнения OCR2 необходимое значение, предварительно расчитанное. Частоту обновления разрядов делают обычно 50Hz или больше, так как у нас 4 разряда, частота обновления будет равна 200Hz. Подсчитаем частоту обновления для нашего примера: тактовая частота равна 8MHz, предделитель сделаем на 8. На вход таймера будут поступать импульсы частотой 1MHz. Тогда таймер будет увеличивать значение каждые 1 микросекунду, переполняться он будет каждые 255*0,000001 = 255 мкс. Частота обновления будет равна 1/255мкс = 3921Hz.

Каждый раз по прерыванию мы должны в обработчике сначала погасить все индикаторы, затем выбрать из заранее подготовленного массива выводимых символов очередной символ, вывести его в порт D, а потом установить лог. 1 на линию порта В, которая соответствует следующему индикатору. Таким образом мы сможем обновлять поочередно информацию на индикаторах, что создаст эффект их непрерывного свечения. Выводить двоичный код в порт D будем согласно таблице, приведенной ниже.

Семисегментный индикатор | Программирование микроконтроллеров

Семисегментный индикатор ввиду своей красочности часто применяется для отображения информации, например значения температуры, величины напряжения либо тока. В этой статье мы продолжаем изучать программирование микроконтроллеров и уже научимся подключать к микроконтроллеру ATmega8 простейший одноразрядный семисегментный индикатор, и будем отображать на нем цифры.

Давайте начнем все по порядку. Для начала рассмотрим, что собою представляет семисегментный индикатор. Внешне он имеет различные размеры. Главным идентификатором служит высота цифры, которая в справочниках приводится в дюймах. Высота цифры имеет стандартный ряд значений, который приводится в дюймах.

По количеству разрядов различают одно-, двух-, трех-, и четырехразрядные индикаторы. Бывает и более разрядов, но они встречаются довольно редко.

Семисегментный индикатор. Принцип работы семисегментного индикатора

Любой семисегментный индикатор обязательно состоит из семи сегментов. Отсюда и происходит его название. Каждый сегмент – это обычный отдельный светодиод. Мощные семисегментники могут содержать в одном сегменте несколько, как правило, последовательно соединенных светодиодов.

Кроме того в корпусе помимо сегментов находится еще и точка или запятая или другой символ.

С помощью семи сегментов можно изобразить десять цифр: 0, 1, 2, 3, 4, 5, 6, 7, 8, 9 и некоторые буквы, как латиницы, так и кириллицы.

Светодиоды всех элементов соединяются одноименными выводпми между собой или анодами, или катодами. Поэтому разделяют семисегментные индикаторы с общим анодом и общим катодом.

Вне зависимости от количества разрядов и размеров цифр каждый сегмент имеет название в виде одной из первых букв английского алфавита: a, b, c, d, e, f, g. Точка обозначается dp.

Для того чтобы засветить один из светодиодов семисегментного индикатора с общим анодом следует на общий вывод (анод) подать «+», а на соответствующий отдельный вывод – «-» источника питания.

Если применяется общий катод, — то наоборот – минус подается на общий, а плюс на отдельный вывод.

Чтобы отобразить на индикаторе цифру или букву следует засветить несколько сегментов. Например, для отображения единицы 1 задействуются сегменты b и c. При отображении восьмерки 8 задействуются все символы от a до g. Пятерка получается из таких символов: a, c, d, f, g.

Как подключить семисегментный индикатор к микроконтроллеру

Теперь рассмотрим, как подключить семисегментный индикатор к микроконтроллеру ATmega8. Подключим его к порту D. Данные порт имеет все восемь бит, что очень удобно сочетается с количеством выводов одноразрядного семисегментного индикатора, у которого их также восемь с учетом вывода для точки.

Схемы подключения с общим анодом ОА и общим катодом ОК аналогичны, только общий вывод подключается соответственно к плюсу или минусу источника питания.

Все светодиоды подключаются к выводам микроконтроллера через отдельные резисторы сопротивлением 220…330 Ом.

Не стоит экономить на резисторах и подключать все элементы через один общий резистор. Поскольку в таком случае с изменением числа задействованных сегментов будет изменяться величина тока, протекающего через них. Поэтому цифра 1 будет светиться ярче, чем 8.

Чтобы знать какой из выводов отвечает тому или иному сегменту нам понадобится распиновка семисегментного индикатора. Отсчет выводов, как и у микросхем, начинается с левого нижнего и продолжается против часовой стрелки. При этом лицевая сторона индикатора должна быть направлена вверх, а выводы вниз.

Теперь создадим модель в Протеусе и соберем схему на макетной плате. Далее по мере написания кода будем проверять работу микроконтроллера на модели и на реальном устройстве.

Семисегментный индикатор в Proteus находится в категории (Category) Optoelectronics (Оптоэлектроника). Ниже в подкатегории (Sub-category) следует кликнуть по строке 7-Segment Displays. После этого в окне результатов (Results) выбираем одноразрядный семисегментный индикатор 7SEG-MPX1-CC.

Код для микроконтроллера ATmega8

Теперь пишем код. Сначала настраиваем порт D полностью на выход. Для отображения единицы 1 задействуются сегменты b и c, выводы которых подключены к PD1 и PD2. Поэтому соответствующие биты регистр PORTD нужно установить в единицу.

PORTD = 0b00000110; //1

После компиляции кода и прошивки кода результаты мы видим в Proteus и на макетной плате.

Аналогичным образом формируются все цифры.

Давайте сделаем программу более интересной, так, чтобы цифры изменялись в порядке нарастания от нуля до девяти с паузой 0,3 секунды.

#define F_CPU 1000000L

PORTD = 0b00111111; //0

PORTD = 0b00000110; //1

PORTD = 0b01011011; //2

PORTD = 0b01001111; //3

PORTD = 0b01100110; //4

PORTD = 0b01101101; //5

PORTD = 0b01111101; //6

PORTD = 0b00000111; //7

PORTD = 0b01111111; //8

PORTD = 0b01101111; //9

Данный код можно значительно упорядочить и этим мы займемся в последующих статьях по программированию микроконтроллера ATmega8. На этом заканчиваем наше первое знакомство с семисегментными индикаторами.

Еще статьи по данной теме

Тут такая засада.
На Atiny2323 все работает нормально, на Atmega8 семисегментный индикатор постоянно мерцает. Правда схема такая же как и на Atiny2323 т.е. без кварца. Не подскажите в чем дело?

Дело в том, что по-умолчанию частота работы встроенного генератора (RC-цепочки) Atiny2323 4 МГц, а ATmega8 — 1 МГц, поэтому на меге заметна частота мерцания.

Дмитрий,
Поизучал даташит, правильно понимаю что для установки 4Мгц нужно установить CKSEL3..0 в 0011?

Дмитрий, и еще вопрос в догонку.
Какие кварцы (частоты, типы, кол-во) стоит прикупить для изучения микроконтроллеров?

Сначало зажги светодиод,потом помигай им,потом подключи кнупку,чтоб программа заработал когда нажал кнопку и т.д.кварц для этого не нужен.От простого к сложному.

Автору большое спасибо. После видео уроков на ютубе появился интерес к МК.
Большая просьба автору. Вы собирались сделать материал по динамической индикации —
семи-сегментного индикатора. Возможно, вы бы, могли бы сделать материал, сегменты индикатора к разным портам. Например к двум портам МК.

Andrei, никто не хочет за это дерьмо с разными портами браться, я сам долго искал, у всех подключение к одному порту (так головняка меньше). То что я смог переварить взято с радиокота https://radiokot.ru/forum/viewtopic.php?f=57&t=131489. Да, через анус, но работает.
код:
/*
* M48_dinamind_radiokot.c
*
* Created: 28.11.2018 10:37:52
* Author: Left
*/

#define F_CPU 1000000UL
#include
#include
#include
//—————————————————————
#define SetBit(reg, bit) reg |= (1 29.11.2018 Ответить

Относительно просто динамическую индикацию подключать, применяя оператор switch case.

Да, просто, но как быть с сегментами на разных портах? да еще и так чтоб начинающий смог понять. То что что я видел, с кучей подключаемых библиотек, где хрен разберешь последовательность и что откуда берется, выглядит (как для начинающего) уж очень муторно. Если у Вас будет свободное время, сделайте урок по динамической индикации с сегментами на разных портах, это будет единственное видео на ютубе и единственный урок с комментариями (если будет конечно;) )

Это нужно быть совсем нубом в прерывании тратить время на перебор 13ти кейсов в свитче.
Все делается одним сдвигом N влево в зависимости от размера кейса и джамп на кейс по получившимся смещению после сдвига N. 2 инструкции чтобы попасть в кейс. Но для этого нужно уметь на ассемблере написать.
Еще гасится весь дисплей, потом куча кода проходит до момента отображения сегмента. Все это время дисплей не горит. Лажа полная, а не пример.
У меня даже на убогом нувотоне, где одна инструкция по 3 такта,а не один как у avr обновление дисплея занимает 4.7микросекунды. То есть я могу его обновлять с частотой аж 200 кГц. И каждая нога тоже отдельно дергается, а не просто в порт кинуть. И между моментом когда все гасится и отображается новый сегмент вообще нет пробела, следующей же ассемблерной инструкцией начинает зажигаться.
Так что хочешь сделать быстро и качественно динамическую индикацию без ассемблера не обойтись.

Что-то не весь код с копировался, напиши почту я сброшу.
