Техническая документация вентиляции

Чтобы получить коммерческое предложение, позвоните нам по телефону +7 (495) 745-01-41 или отправьте быструю заявку

Техническая документация вентиляционных систем выполняется для каждого объекта, вводимого в эксплуатацию или реконструируемого. В подробном перечне документации описываются конструктивные и технологические особенности, в него входят исполнительные схемы вентиляции, акты и журналы, паспорта и сертификаты на оборудование. Предоставление полного набора документов – первоочередная задача порядочного, добросовестного подрядчика.

Полный состав пакета документов

Исполнительная документация по вентиляции показывает фактическое состояние систем вентиляции и кондиционирования, их соответствие рабочей (проектной) документации и требованиям действующих технических регламентов и/или ГОСТ, СНиП, СП и СанПиН, определяемых проектом и Федеральной службой по экологическому, технологическому и атомному надзору. Исполнительная документация по вентиляции включает:

• акты освидетельствования участков сетей инженерно-технического обеспечения – акт проверки соответствия фактического исполнения систем вентиляции и кондиционирования воздуха проекту, акт испытания на холостом ходу вентиляционного оборудования, имеющего привод, клапаны и заслонки, акт проверки действия вытяжных устройств естественной вентиляции; акты освидетельствования скрытых работ – акт проверки на герметичность воздуховода, скрываемыми строительными конструкциями;
• рабочая документация на строительство/реконструкцию/капитальный ремонт объекта с записями о соответствии выполненных работ рабочей (проектной) документации;
• исполнительные чертежи, схемы и профили участков сетей вентиляции и кондиционирования;
• акты испытания и опробирования технических устройств и участков сетей вентиляции и кондиционирования – паспорт вентиляционной системы (СНиП 3.05.01-85, приложение 2);
• результаты экспертиз, обследований и испытаний выполненных работ, проведенных в процессе строительного контроля – акт освидетельствования и проверки вентиляционных и дымовых каналов, протокол измерения уровня шума в помещениях, протокол исследования воздуха в закрытых помещениях, акт проверки кратности воздухообмена здания за отопительный период и эффективности систем естественной вентиляции, санитарно-эпидемиологическое заключение по соответствию уровня шума вентиляции требованиям СН 2.2.4/2.1.8.562-96 «Шум на рабочих местах, в помещениях жилых, общественных зданий и на территории жилой застройки», санитарно-эпидемиологическое заключение по соответствию уровня вибрации вентиляционного оборудования нормам СН 2.2.4/2.1.8.566-96 «Производственная вибрация, вибрация в помещениях жилых и общественных зданий», санитарно-эпидемиологическое заключение по соответствию результатов санитарно-химического исследования воздуха закрытых помещений нормам СанПиН 2.1.2.1002-00 «Санитарно-эпидемиологические требования к жилым зданиям и помещениям»;
• общие и специальные журналы учета выполнения работ, строительного и авторского контроля в формах, регламентированных Федеральной службой по экологическому, технологическому и атомному надзору (РД-11-05-2007).

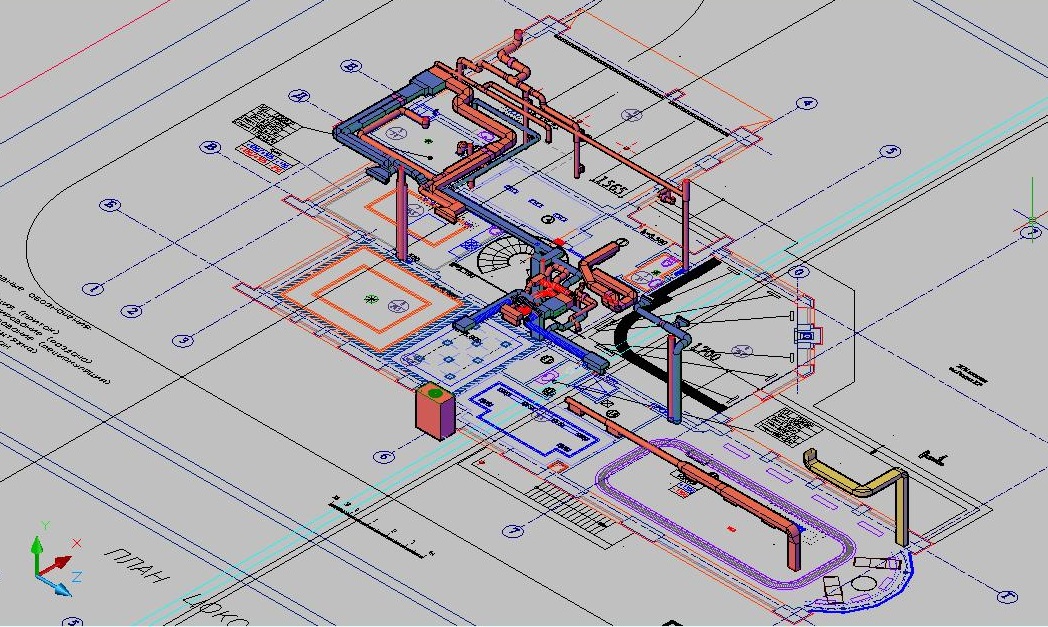

Исполнительные схемы на вентиляцию

Это рабочие чертежи с пометками о соответствии проекту или внесенными изменениями. Содержат общие схемы вентилирования и кондиционирования, отдельные участки, разрезы узлов и агрегатов. Исполнительные схемы могут полностью копировать проектную документацию или отличаться от неё.

• Если здание вновь вводится в эксплуатацию, а во время монтажа изменения в проект не вносились, то исполнительные схемы не отличаются от проектных чертежей.
• Если речь идет о реконструкции или капитальном ремонте, то возможно внесение поправок на основании пожелания заказчика, расчета проектировщика или подрядчика.

В обоих случаях схемы подкрепляются подписью обеих сторон.

Перечень нормативных документов по вентиляции

По системам вентиляции существует один профильный нормативный акт – это СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование».

Кроме того, правила проектирования систем вентиляции присутствуют в ряде других стандартов, посвященных конкретным объектам и поднимающих тему вентиляции в разделах, касающихся оснащения этих объектов инженерными системами.

Наиболее часто используются следующие нормативные документы:

• СНиП 31-01-2003 «Здания жилые многоквартирные»,
• МГСН 3.01-96 »Жилые здания»,
• МГСН 4.13-97 «Помещения магазинов»
• СНиП 2.08.02-89 «Общественные здания и сооружения»,
• СНиП 31-05-2003 «Общественные здания административного назначения»,
• СНиП 2.11.01-85 «Складские здания»
• МГСН 5.01-94 «Стоянки легковых автомобилей»,
• СНиП 21-02-99 «Стоянки автомобилей»,
• СНиП 2.09.02-85 «Производственные здания»

Такие объекты как бассейны, рестораны (предприятия общественного питания), многофункциональные здания и комплексы и др. применимы пособия к вышеперечисленным нормативам, среди которых следующие:

• Пособие к СНиП 2.08.01-89 «Отопление и вентиляция жилых зданий».
• Пособие к СНиП 2.08.02-89 «Предприятия бытового обслуживания»
• Пособие к СНиП 2.08.02-89 «Проектирование бассейнов»
• Пособие к СНиП 2.08.02-89 «Проектирование театров»
• Пособие к СНиП 2.08.02-89 «Спортивные сооружения»
• Пособие к СНиП 2.08.02-89 »Проектирование бассейнов»

Некоторые требования нормативных документов

В частности, согласно нормативам вентиляцию с механическим побуждением следует предусматривать, если метеорологические условия и чистота воздуха не могут быть обеспечены вентиляцией с естественным побуждением, а также для помещений и зон без естественного проветривания.

В обязательном порядке механическую вентиляцию следует проектировать для общественных и административно-бытовых помещений в районах с расчетной температурой наружного воздуха минус 40 °С и ниже.

Очистку воздуха от пыли в системах механической вентиляции следует проектировать так, чтобы содержание пыли в подаваемом воздухе не превышало:

• ПДК (предельно допустимой концентрации) в атмосферном воздухе населенных пунктов — при подаче его в помещения жилых и общественных зданий
• 30 % ПДК в воздухе рабочей зоны — при подаче его в помещения производственных и административно-бытовых зданий
• 30 % ПДК в воздухе рабочей зоны для частиц пыли размером не более 10 мкм — при подаче его в зону дыхания работающих

Системы вентиляции допускается предусматривать общими для следующих групп помещений, размещенных в пределах одного пожарного отсека:

• жилых
• общественных, административно-бытовых и производственных категории Д
• производственных одной из категорий А или Б, размещенных не более чем на трех этажах
• производственных одной из категорий В1- В4, Г, Д или складов категории В4

Паспортизация

Паспорт на систему вентиляции – это обязательный документ, оформляемый специализированной организацией в период пусконаладочных работ. В первую очередь в паспортизации вентиляции нуждается сам Заказчик, так как именно в нём вносятся все показатели работы системы за все время ее эксплуатации. Кроме того, паспорт нужен для предъявления в различные «Надзорные органы».

Паспортизация системы вентиляции проводится только один раз – во время сдачи объекта в эксплуатацию. Однако если система вентиляции претерпевает значительные изменения, необходимо оформлять новый паспорт, с учетом всех изменений и дополнений. Для получения паспорта согласно СНиП вентиляционная система должна пройти аэродинамические испытания.

Оформления паспорта на систему вентиляции включает в себя следующие работы:

1. Проведение аэродинамических испытаний;

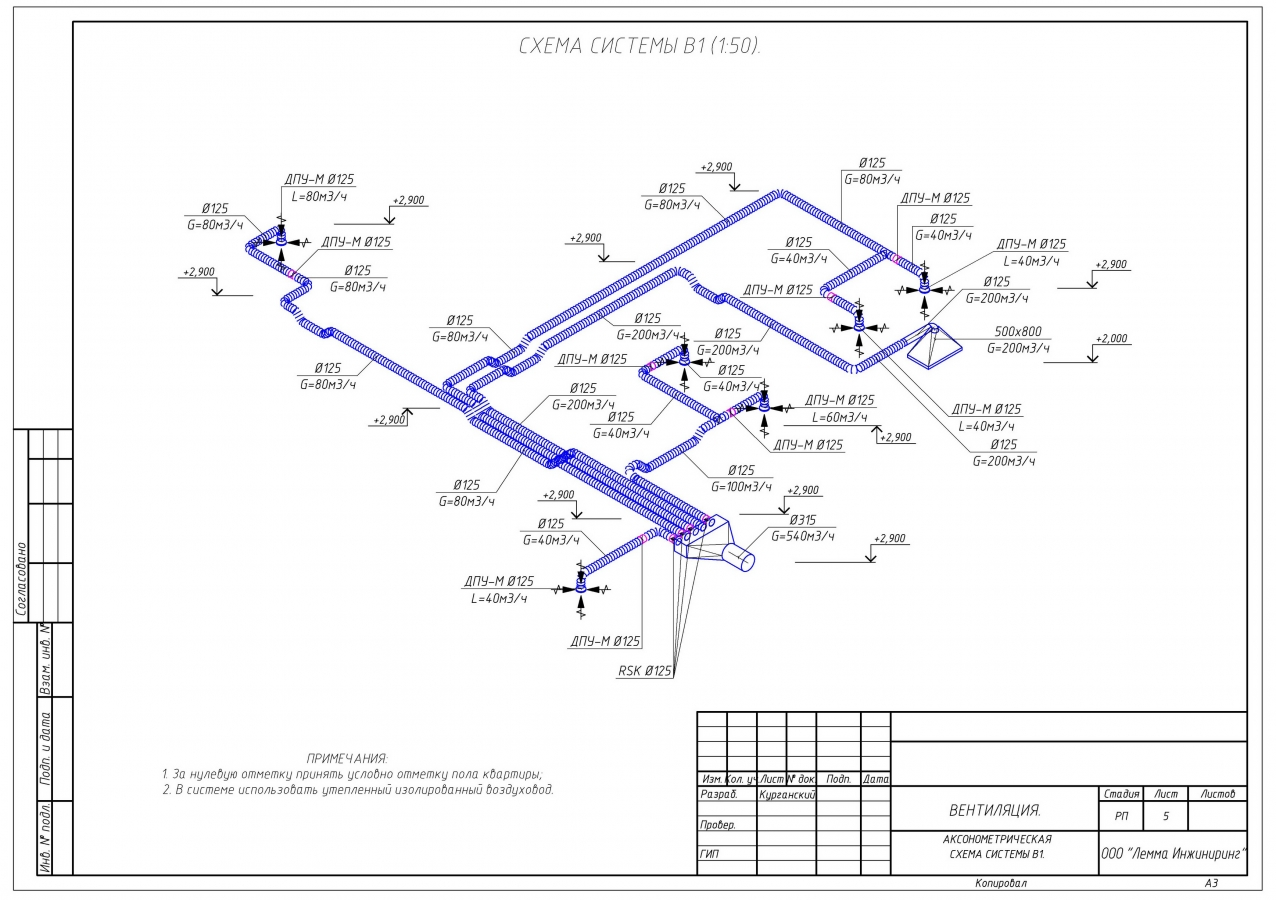

2. Прорисовка аксонометрической схемы движения потоков воздуха и мест установки оборудования;
3. Расчет сопротивления движения воздушных потоков.

На основании всех данных формируется стоимость оформления 1 паспорта на 1 вентиляционную (приточную или вытяжную) систему.

Стоимость оформления 1 паспорта на 1 вентиляционную систему составит от 15000 рублей.

При однократном оформлении нескольких паспортов предоставляется скидка на общую стоимость оформления паспортов.

Акт эффективности работ систем вентиляции — это обязательный документ, оформляемый специализированной организацией, имеющую соответствующую аккредитацию и специализированное оборудование.

Проверка эффективности работы систем вентиляции воздуха проводится ежегодно, независимо от вида деятельности объекта, форм собственности и класса вентиляционных систем на все помещения объекта на основании:

ГОСТ 12.4.021-75 и СНиП 3.05.01-85, ГОСТ 12.3.018-79.

Стоимость замеров и оформления акта проверки эффективности зависит от следующих параметров:

1. Количества вентиляционных систем;
2. Этажность, количества помещений.
3. Замеры герметичности вентиляционных трасс систем вентиляции

Обеспечение герметичности воздуховодов

Решение вопроса герметичности вентиляции должно осуществятся еще на этапе монтажа системы. Правильный выбор воздуховодов и их качественная установка обеспечивают высокую воздухонепроницаемость. Монтаж должен выполняться по Инструкции ВСН279-85. Она детально описывает требования к производству тех или иных работ, а также факторы, которые влияют на воздухонепроницаемость оборудования:

• качество изготовления фланцев, бандажей и прочих соединительных элементов;
• соосность и параллельность соединяемых частей воздуховода;
• необходимость правильной укладки уплотнений;
• равномерность затяжки болтовых соединений;
• необходимость очистки поверхностей перед герметизацией;
• качество используемых герметизирующих материалов и правильное их нанесение.

Проверка герметичности воздуховодов

Нормативные документы требуют сразу после монтажа воздуховодов производить испытания системы нагерметичность. Еслиже утечки начали происходить впроцессе эксплуатации вентиляции, тоследует проводить специальную дополнительную проверку. Обычно онавыполняется методом аэродинамических испытаний. Еслиутечка была обнаружена, то необходимо произвести вторичную герметизацию спомощью герметиков, мастик или лент.

Стоимость замеров и оформления акта проверки герметичности зависит от следующих параметров:

1. Количества вентиляционных систем
2. Протяженности трассы воздуховодов.
